AltiumDesigner铺铜技巧

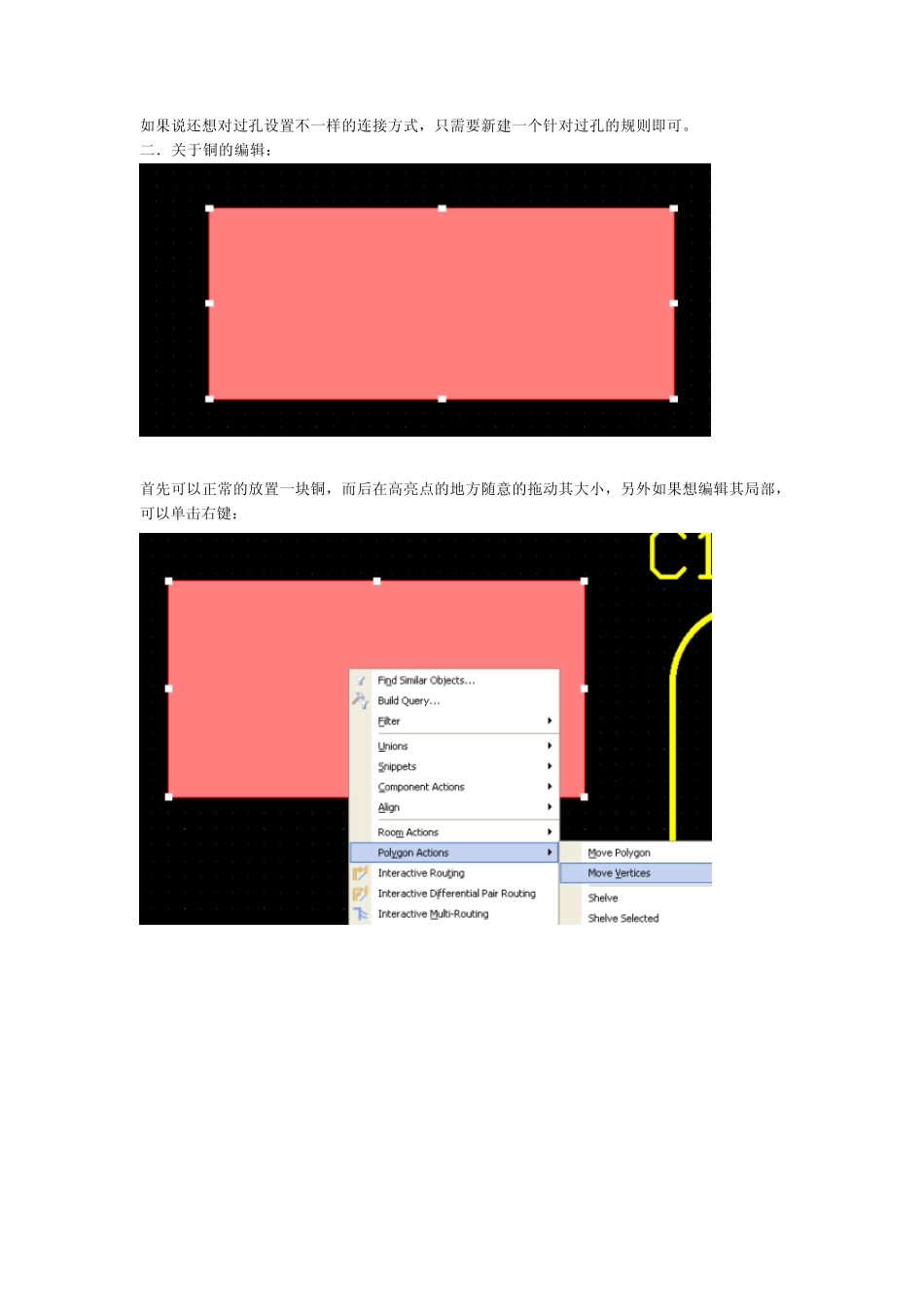

Altiu m Designer 中关于铺铜的技巧 跳转到元数据结尾 应用页面限制 附件：11 被Jinping Zhang 添加，被Jinping Zhang 最后更新于Mar 10, 2010 (查看更改) 显示评论 到元数据的开头 一．铜的连接方式： 要想使铺好铜的PCB 板中的过孔联接不呈十字交叉状，而是直接联接，您可以做如下操作： 1.点击菜单Design，在下拉菜单点击Rules，找到Plane－>Polygon connect style，右键点击选择New rule。出现如图 1 所示。 图 1 2.在新设置的New rule 项设置过孔联接方式。"name"栏随便取个名字，在"where the first object matches"栏选"advanced（query）"， 在"full query"栏键入"IsVia"，如图 2 所示。（该键入的信息的语法可以点击"Query Helper"来参考，如图3 所示）。意思是设置过孔的联接方式。 图2 图3 3.在"Connect sty le"栏的下拉选项中选择"direct connect"。 如果说还想对过孔设置不一样的连接方式，只需要新建一个针对过孔的规则即可。 二．关于铜的编辑： 首先可以正常的放置一块铜，而后在高亮点的地方随意的拖动其大小，另外如果想编辑其局部，可以单击右键： 如此即可随意进行编辑。 三．Shelv e 的使用： 在 PCB 编辑的过程中，可以现将所有的铜皮 shelv e 掉，最后 restore 即可，这样便不会影响 PCB设计的速度。 四.关于铺铜速度慢的问题： 首先建议关掉 DRC 检测。另外： 意思是在做规则设定的时候譬如间距，线宽等多用class 来设定的方法，这样可以有效的提高铺铜的速度， 这是由于在铺铜的过程中，软件会启动执行检测规则的动作。 五．铺铜管理的使用： 在此页面里面可以轻易地查看 PCB 板中所有的铜皮，可以shelve，锁定，忽略 DRC 等的操作， 其中比较重要的一个功能是做规则的设定： 如上图示，我们可以先选择某一块铜皮，而后点击*Create Clearance Rule*来创建间距规则， 或者是点击*Create Polygon Style Rule*来创建敷铜连接方式的规则：
