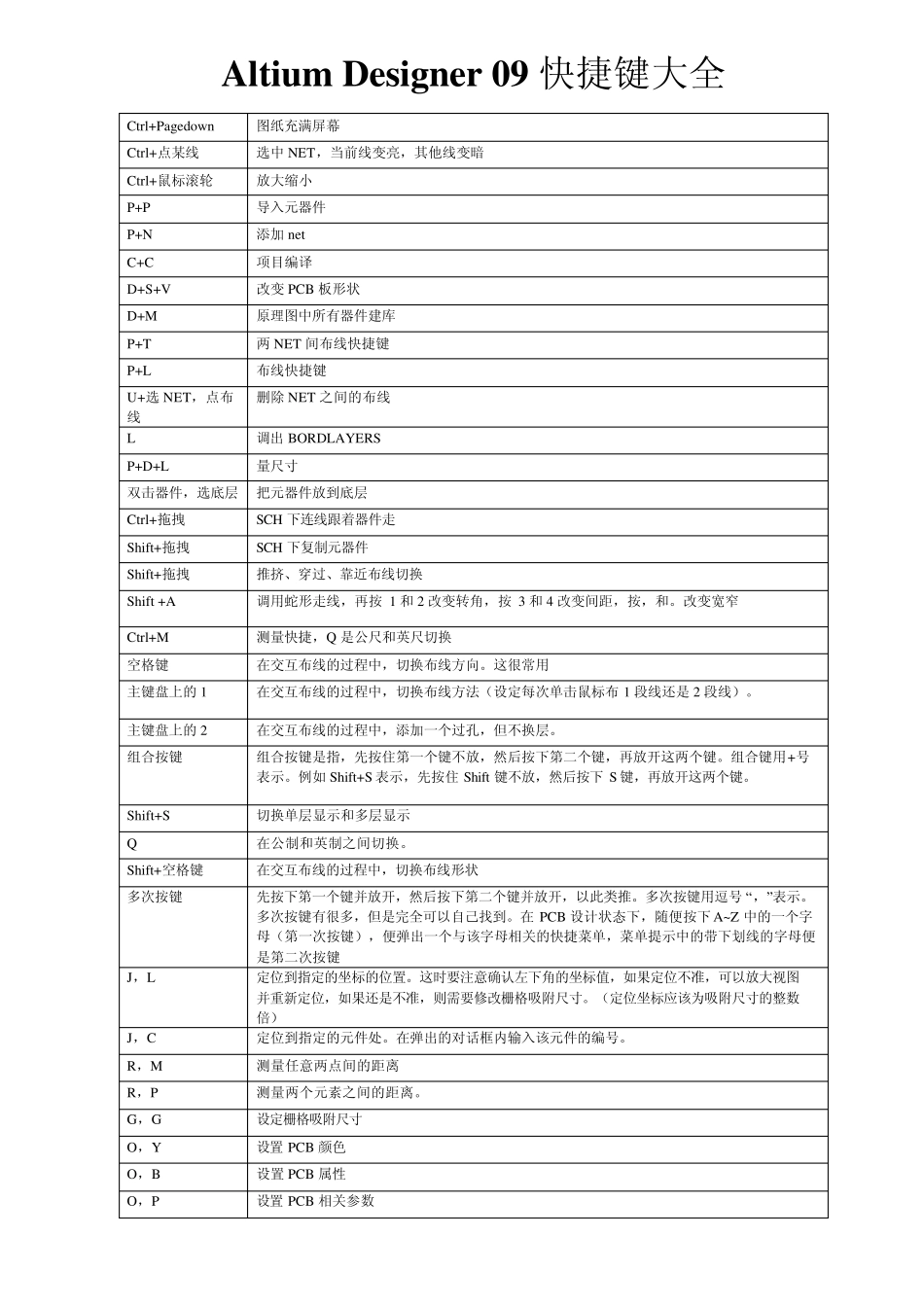

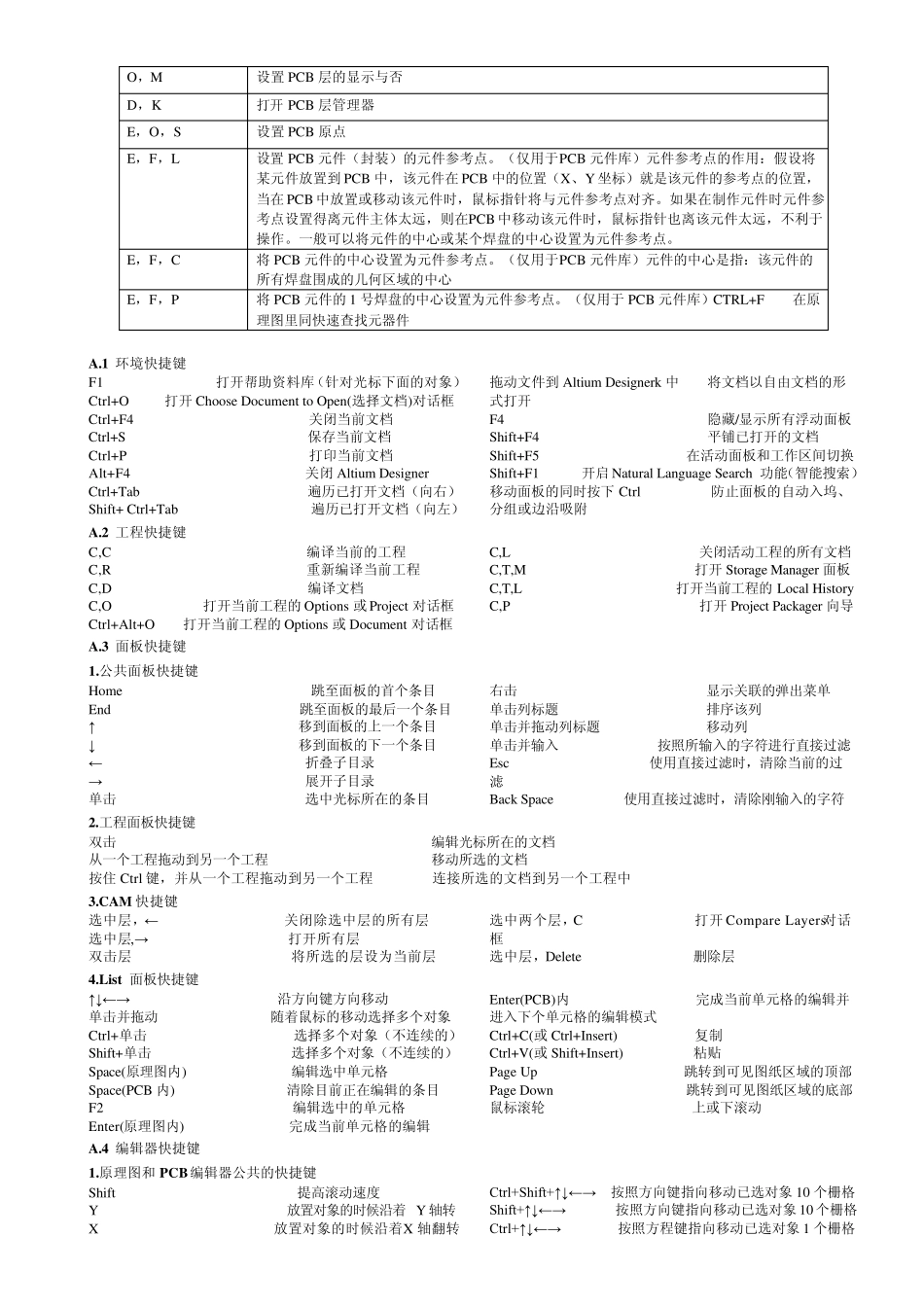

Altiu m Designer 09 快捷键大全 Ctrl+Pagedown 图纸充满屏幕 Ctrl+点某线 选中NET，当前线变亮，其他线变暗 Ctrl+鼠标滚轮 放大缩小 P+P 导入元器件 P+N 添加net C+C 项目编译 D+S+V 改变PCB 板形状 D+M 原理图中所有器件建库 P+T 两NET 间布线快捷键 P+L 布线快捷键 U+选NET，点布线 删除NET 之间的布线 L 调出BORDLAYERS P+D+L 量尺寸 双击器件，选底层 把元器件放到底层 Ctrl+拖拽 SCH 下连线跟着器件走 Shift+拖拽 SCH 下复制元器件 Shift+拖拽 推挤、穿过、靠近布线切换 Shift +A 调用蛇形走线，再按 1 和 2 改变转角，按 3 和 4 改变间距，按，和。改变宽窄 Ctrl+M 测量快捷，Q 是公尺和英尺切换 空格键 在交互布线的过程中，切换布线方向。这很常用 主键盘上的1 在交互布线的过程中，切换布线方法（设定每次单击鼠标布1 段线还是 2 段线）。 主键盘上的2 在交互布线的过程中，添加一个过孔，但不换层。 组合按键 组合按键是指，先按住第一个键不放，然后按下第二个键，再放开这两个键。组合键用+号表示。例如 Shift+S 表示，先按住 Shift 键不放，然后按下S 键，再放开这两个键。 Shift+S 切换单层显示和多层显示 Q 在公制和英制之间切换。 Shift+空格键 在交互布线的过程中，切换布线形状 多次按键 先按下第一个键并放开，然后按下第二个键并放开，以此类推。多次按键用逗号 “，”表示。多次按键有很多，但是完全可以自己找到。在 PCB 设计状态下，随便按下A~Z 中的一个字母（第一次按键），便弹出一个与该字母相关的快捷菜单，菜单提示中的带下划线的字母便是第二次按键 J，L 定位到指定的坐标的位置。这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。（定位坐标应该为吸附尺寸的整数倍） J，C 定位到指定的元件处。在弹出的对话框内输入该元件的编号。 R，M 测量任意两点间的距离 R，P 测量两个元素之间的距离。 G，G 设定栅格吸附尺寸 O，Y 设置 PCB 颜色 O，B 设置 PCB 属性 O，P 设置 PCB 相关参数 O，M 设置PCB 层的显示与否 D，K 打开PCB 层管理器 E，O，S 设置PCB 原点 E，F，L 设置PCB 元件（封装）的元件参考点。（仅用于PCB 元件库）元件参考点的作用：假设将某元件放置到PCB 中，该元件在PCB 中的位置（X、Y 坐标）就是该元件的...
