Altium如何将设计更新到PCB

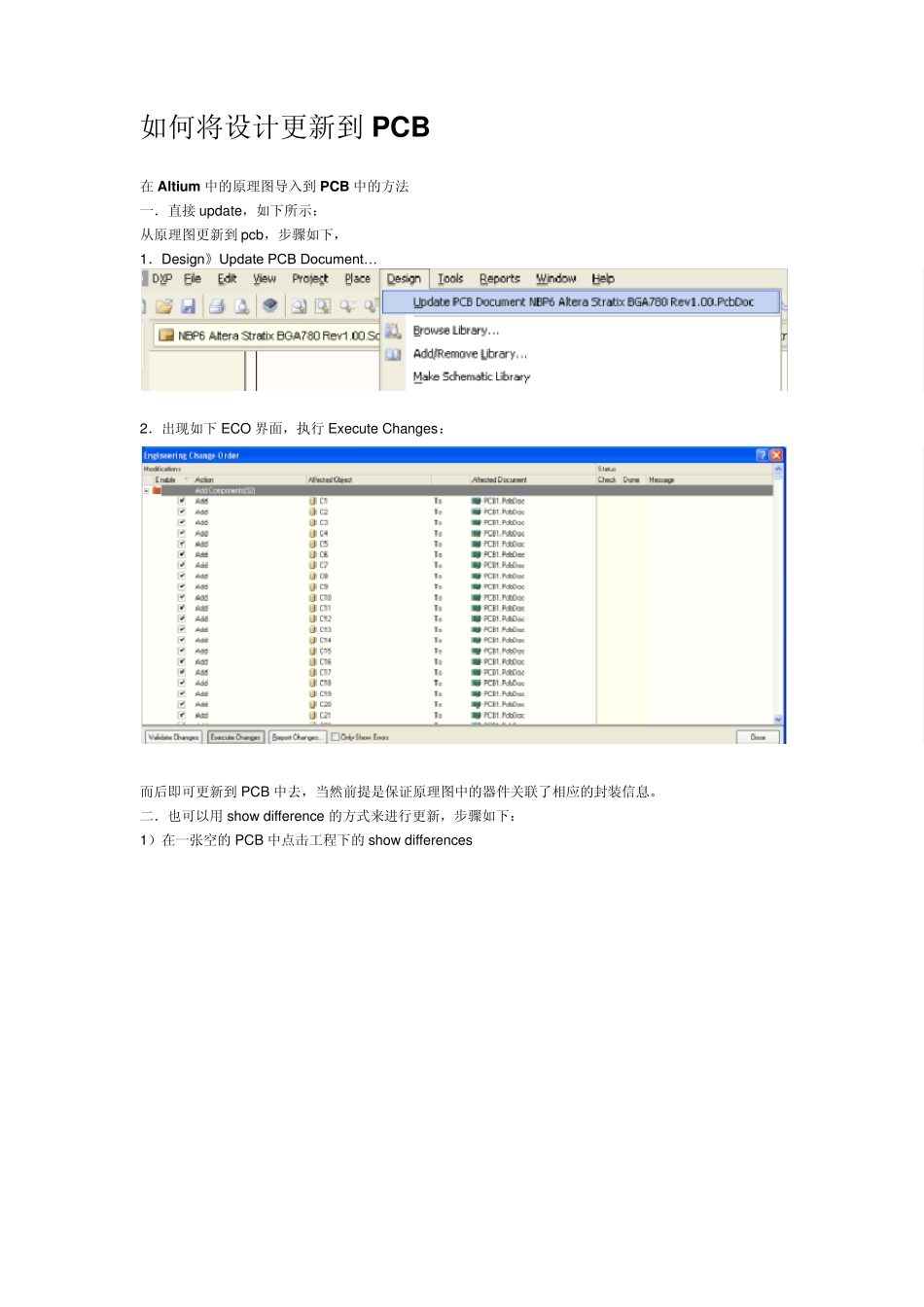

Altium如何将设计更新到PCB_第1页
1/6

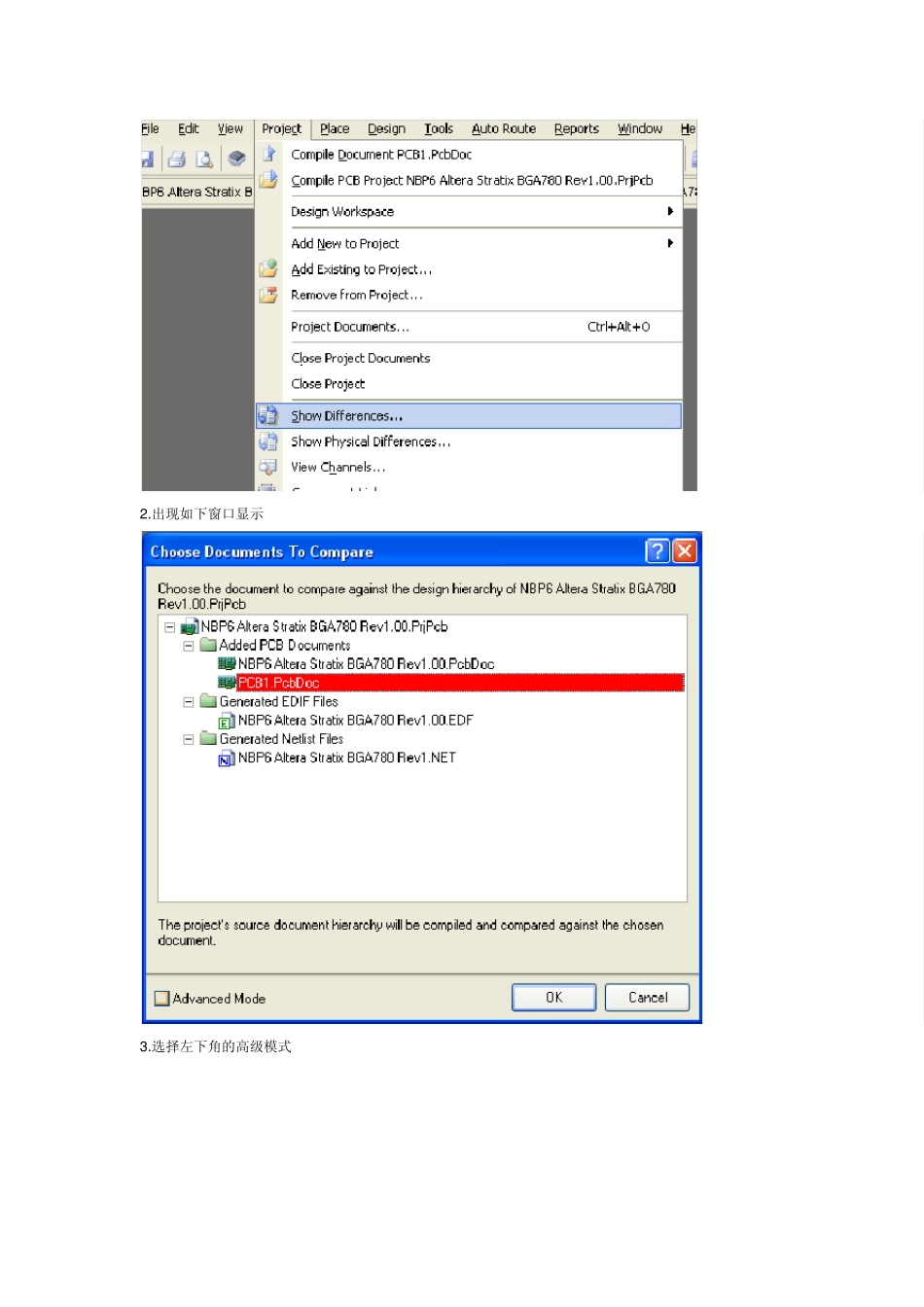

Altium如何将设计更新到PCB_第2页
2/6

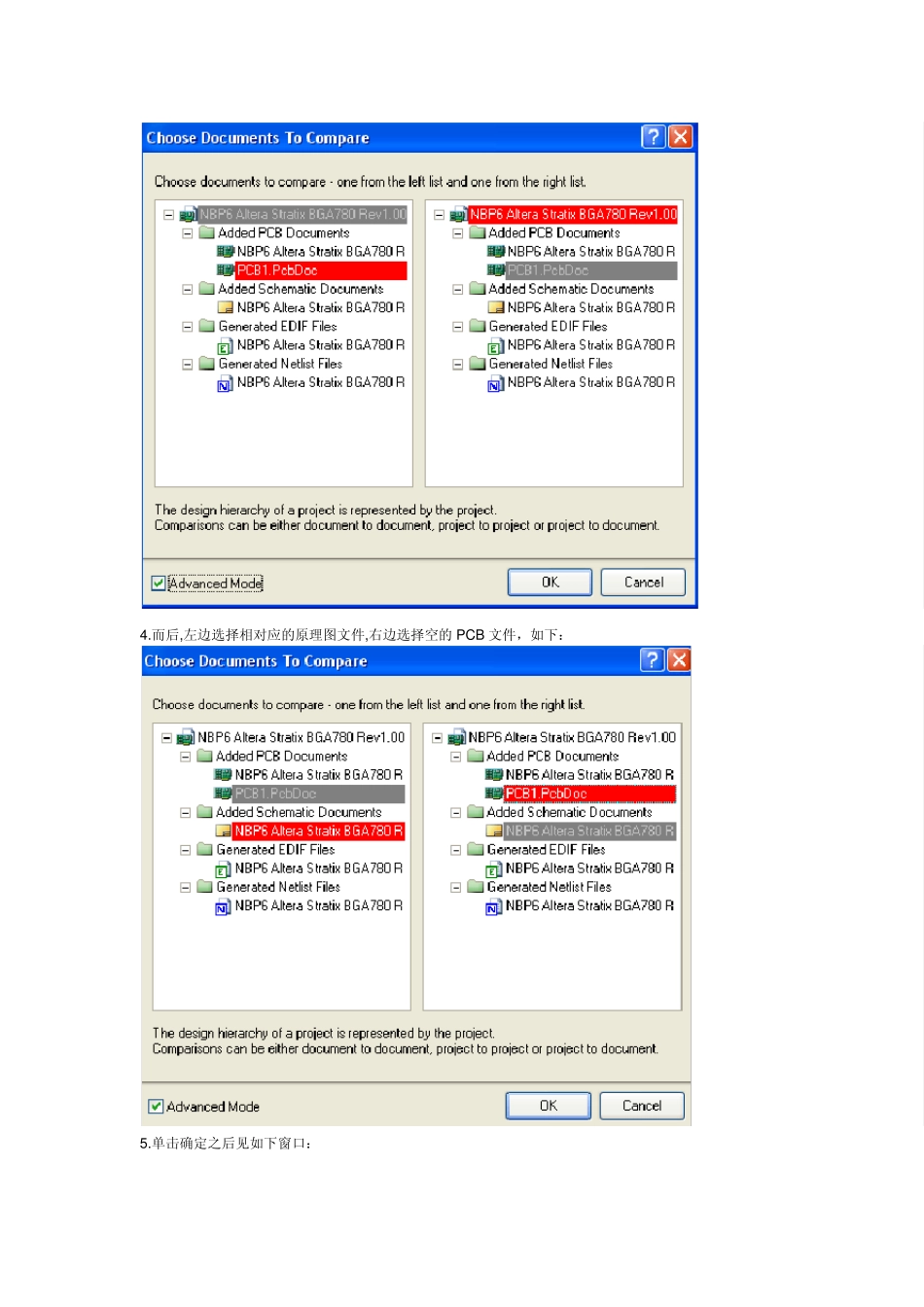

Altium如何将设计更新到PCB_第3页
3/6
如何将设计更新到PCB 在Altiu m 中的原理图导入到PCB 中的方法 一.直接update,如下所示: 从原理图更新到pcb,步骤如下, 1.Design》Update PCB Document… 2.出现如下ECO 界面,执行Execute Changes: 而后即可更新到PCB 中去,当然前提是保证原理图中的器件关联了相应的封装信息。 二.也可以用 show difference 的方式来进行更新,步骤如下: 1)在一张空的PCB 中点击工程下的show differences 2 .出现如下窗口显示 3 .选择左下角的高级模式 4.而后,左边选择相对应的原理图文件,右边选择空的PCB 文件,如下: 5.单击确定之后见如下窗口: 6.此刻可以全选这些选项利用ctrl + A, 然后选择其中的导入到PCB 中即可: 然后再点击左下角的Create Engineering Change Order, 7.之后便会出现如下的窗口,选择中间的Execute Changes 即可, 之后便可导入成功。 三.利用网络表的方法,(这种方法见于 protel99se)这种方法比较麻烦并且在 AD 中不予推荐: 1.在原理图中选择生成protel 网络表,如下所示, 即可生成后缀名为.net的网络表, 2.利用差异比较的方法, 如下图所示: 而后执行如上所述的差异比较的相同的方法即可正常将其导入到PCB 中去。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

Altium如何将设计更新到PCB
