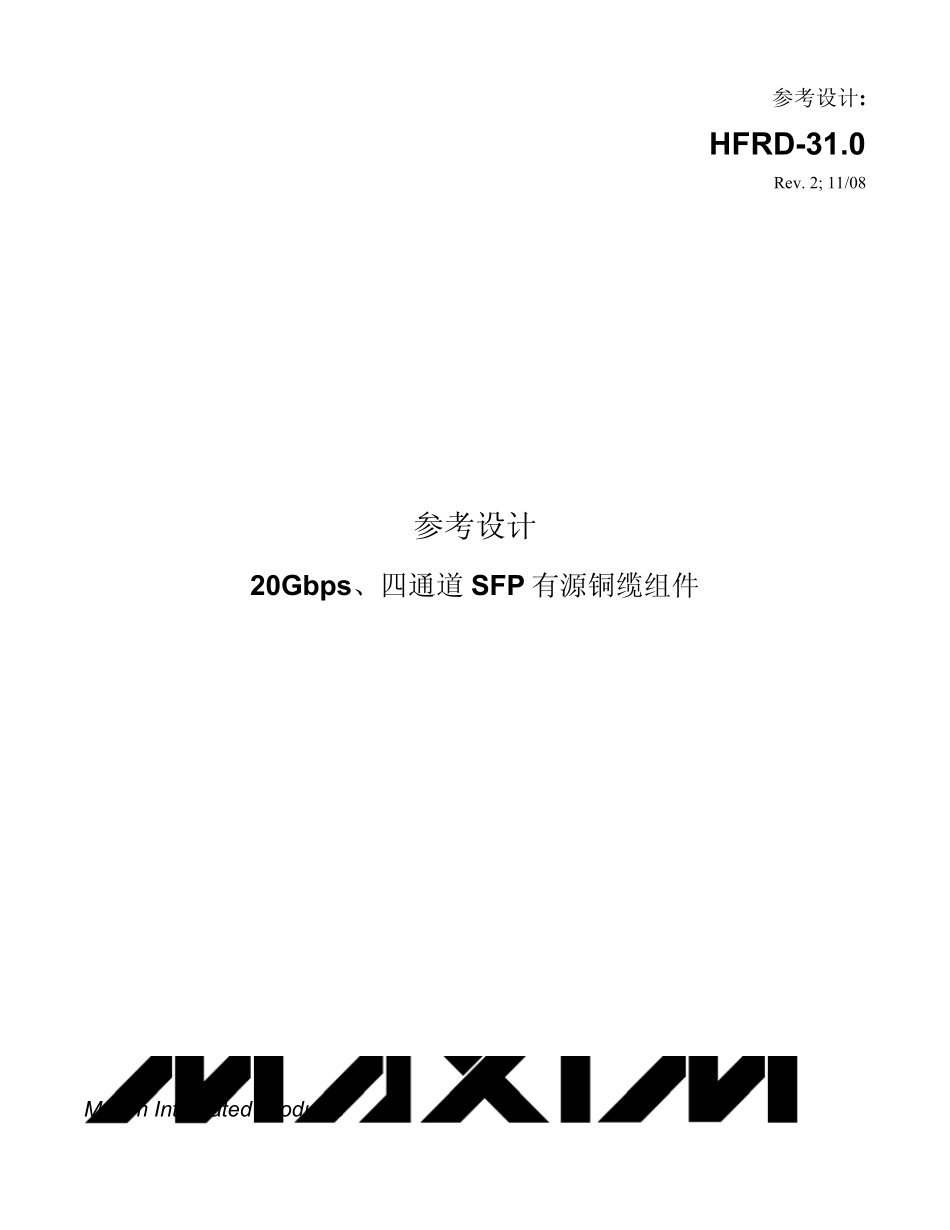

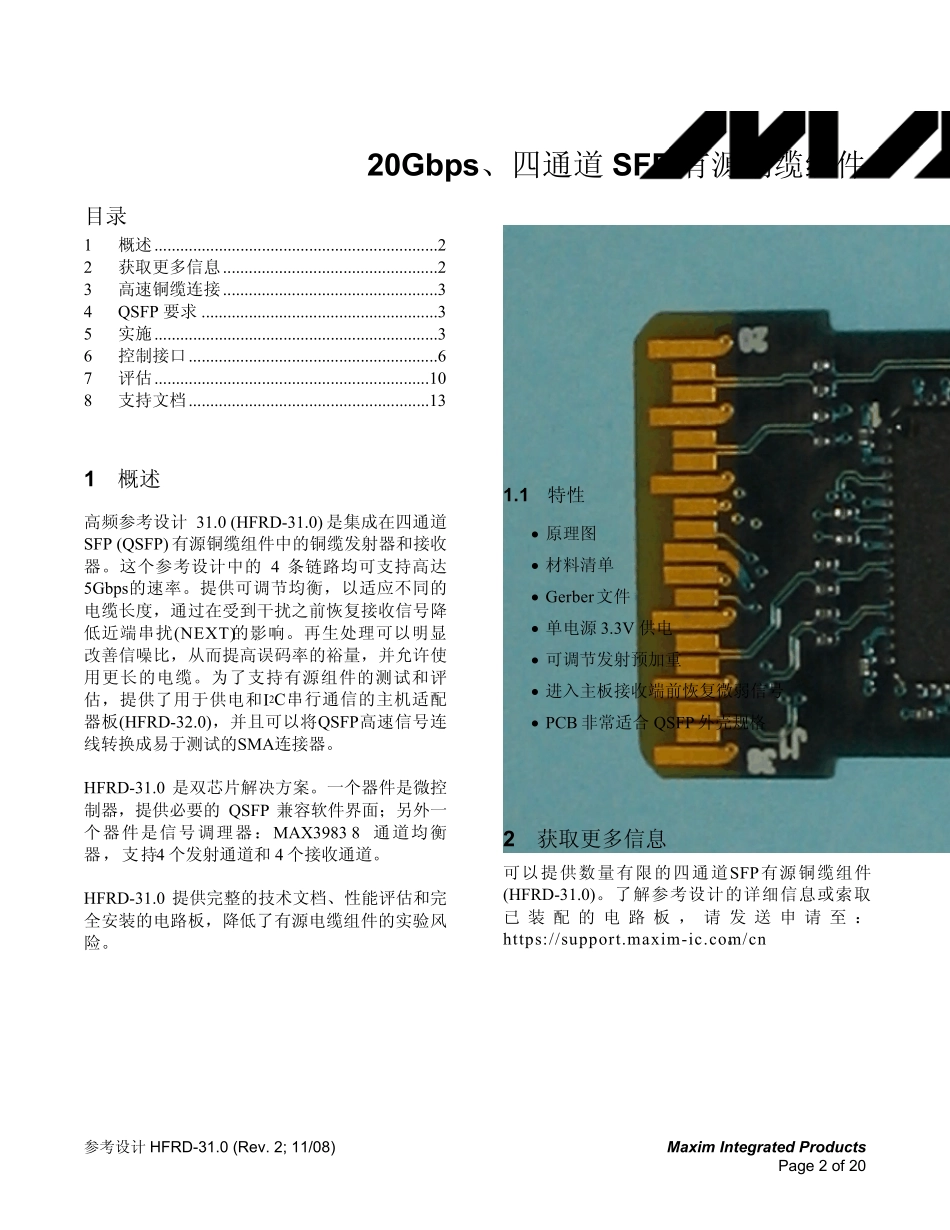

参考设计: HFRD-31.0 Rev. 2; 11/08 参考设计 20Gbps、四通道 SFP 有源铜缆组件 Maxim Integrated Products 20Gbps、四通道 SFP 有源铜缆组件 目录 参考设计 HFRD-31.0 (Rev. 2; 11/08) Maxim Integrated Products Page 2 of 20 1 概述..................................................................2 2 获取更多信息..................................................2 3 高速铜缆连接..................................................3 4 QSFP 要求 .......................................................3 5 实施..................................................................3 6 控制接口..........................................................6 7 评估................................................................10 8 支持文档........................................................13 1 概述 高频参考设计 31.0 (HFRD-31.0) 是集成在四通道SFP (QSFP) 有源铜缆组件中的铜缆发射器和接收器。这个参考设计中的 4 条链路均可支持高达5Gbps的速率。提供可调节均衡,以适应不同的电缆长度,通过在受到干扰之前恢复接收信号降低近端串扰(NEXT)的影响。再生处理可以明显改善信噪比,从而提高误码率的裕量,并允许使用更长的电缆。为了支持有源组件的测试和评估,提供了用于供电和I2C串行通信的主机适配器板(HFRD-32.0),并且可以将QSFP高速信号连线转换成易于测试的SMA连接器。 HFRD-31.0 是双芯片解决方案。一个器件是微控制器,提供必要的 QSFP 兼容软件界面;另外一个器件是信号调理器:MAX3983 8 通道均衡器,支持4 个发射通道和 4 个接收通道。 HFRD-31.0 提供完整的技术文档、性能评估和完全安装的电路板,降低了有源电缆组件的实验风险。 1.1 特性 • 原理图 • 材料清单 • Gerber文件 • 单电源 3.3V 供电 • 可调节发射预加重 • 进入主板接收端前恢复微弱信号 • PCB 非常适合 QSFP 外壳规格 2 获取更多信息 可以提供数量有限的四通道SFP有源铜缆组件(HFRD-31.0)。了解参考设计的详细信息或索取已 装 配 的 电 路 板 , 请 发 送 申 请 至 :https://support.maxim-ic.com/cn。 3 高速铜缆链路 数米长的高速铜缆链路的数据传输需要补偿码间干扰(ISI)引入的抖动。简单的铜缆损耗机制...
