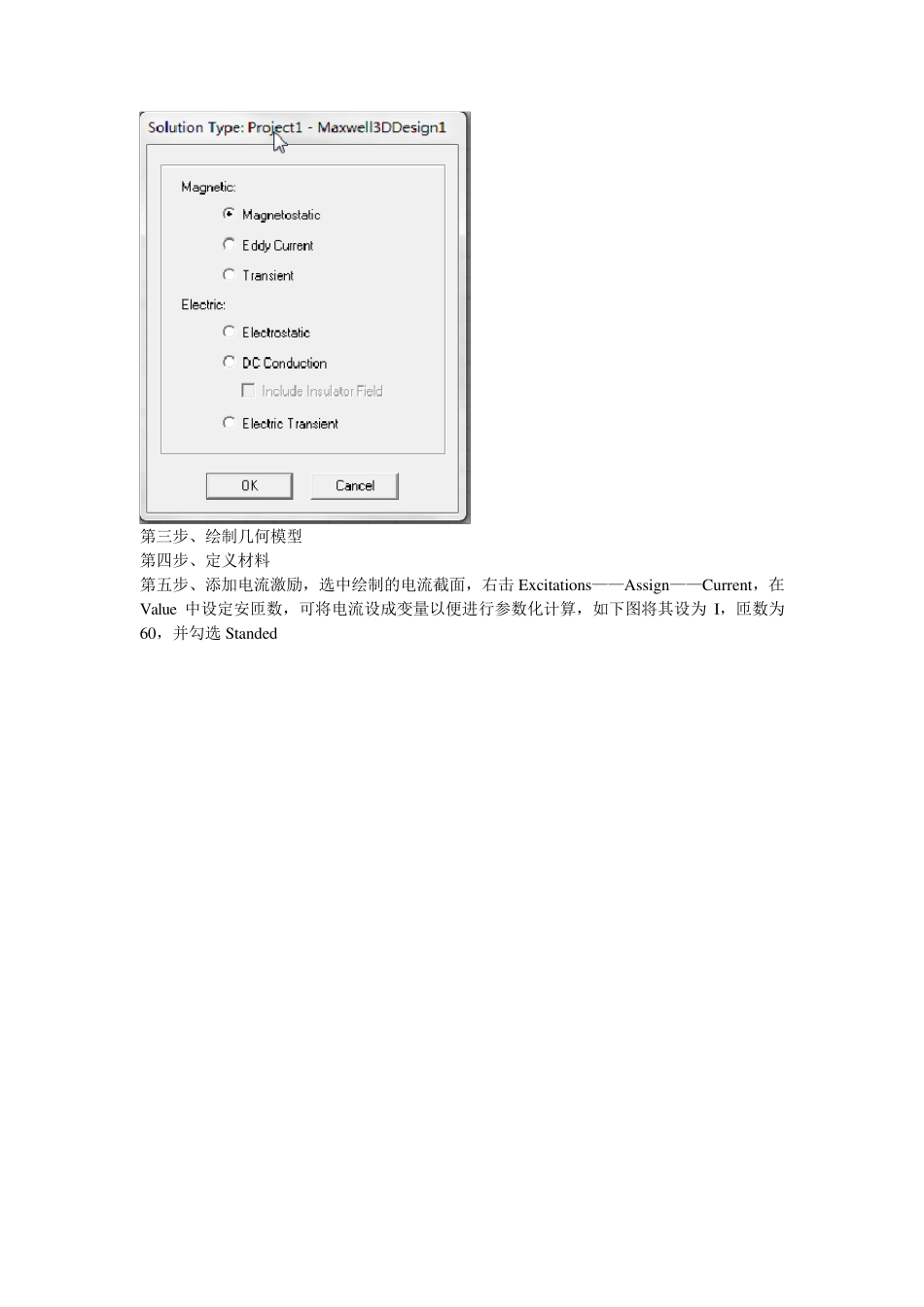

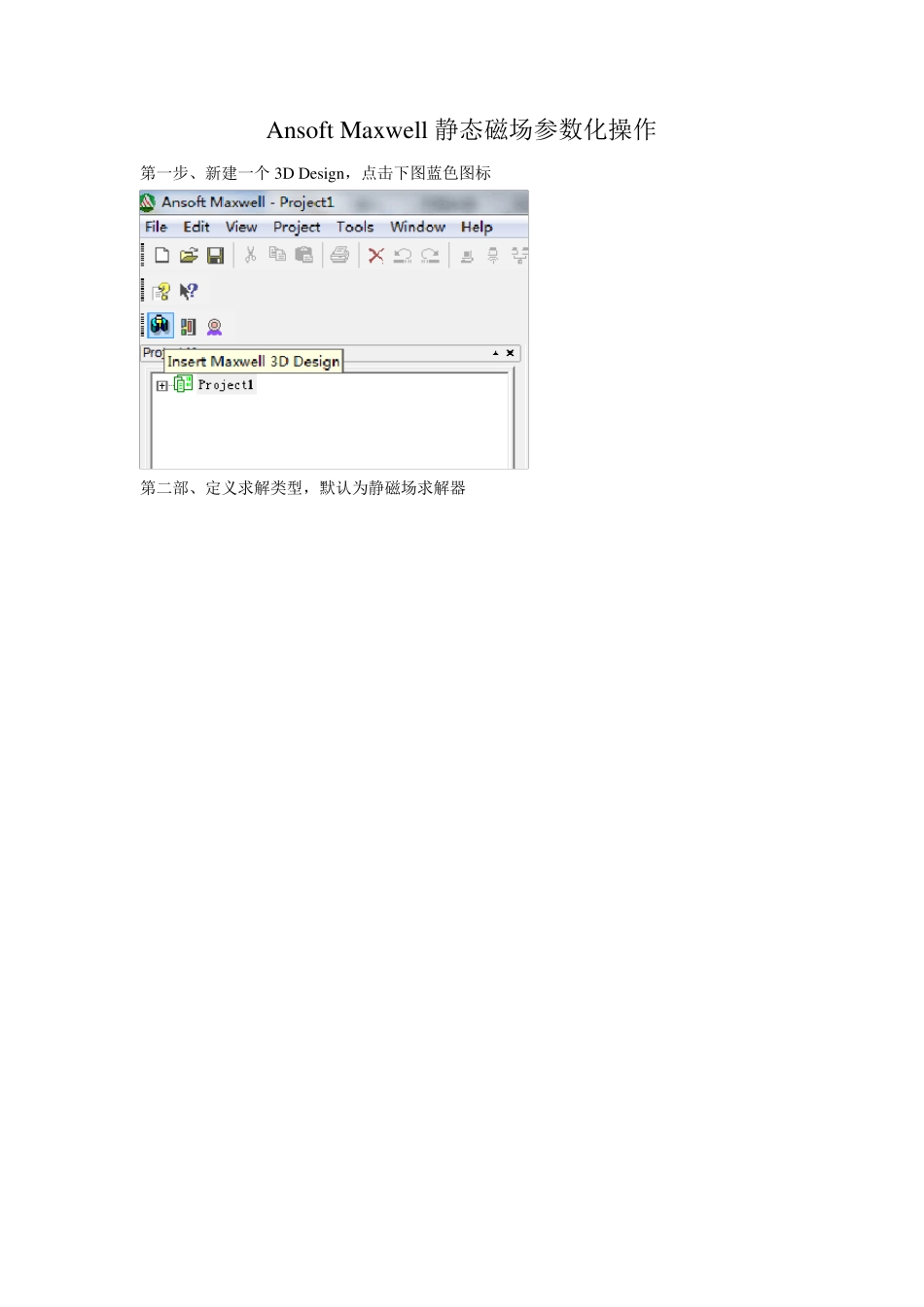

Ansoft Maxwell 静态磁场参数化操作 第一步、新建一个 3D Design，点击下图蓝色图标 第二部、定义求解类型，默认为静磁场求解器 第三步、绘制几何模型 第四步、定义材料 第五步、添加电流激励，选中绘制的电流截面，右击Ex citations——Assign——Cu rrent，在Valu e 中设定安匝数，可将电流设成变量以便进行参数化计算，如下图将其设为 I，匝数为60，并勾选Standed 第六步、添加求解参数，选中几何模型衔铁，右击 Parameters，选择 Force，求解完后即在可 Resu lt 中查看衔铁所受电磁力 第七步、添加求解设置，右击 Analy sis，选择 Add Solu tion Setu p，默认设置即可，直接确定 第八步、设置参数化求解，右击Optimetrics——Add——Parametric，弹出下面对话框（图 2），点 Add，之后在弹出的对话框中（图 3），Variable 选中要进行参数化计算的变量，如电流，并在下面设置变量范围和步长，然后点 Add——OK。返回上一界面图 2，重复刚才操作，完成其他变量的添加，如气隙。之后点击图 2 中的 Table，可查看所有会计算的参数组合形式。 图 1 图 2 图3 第九步、检查模型 第十步、计算，查看结果
