Ansoft中文

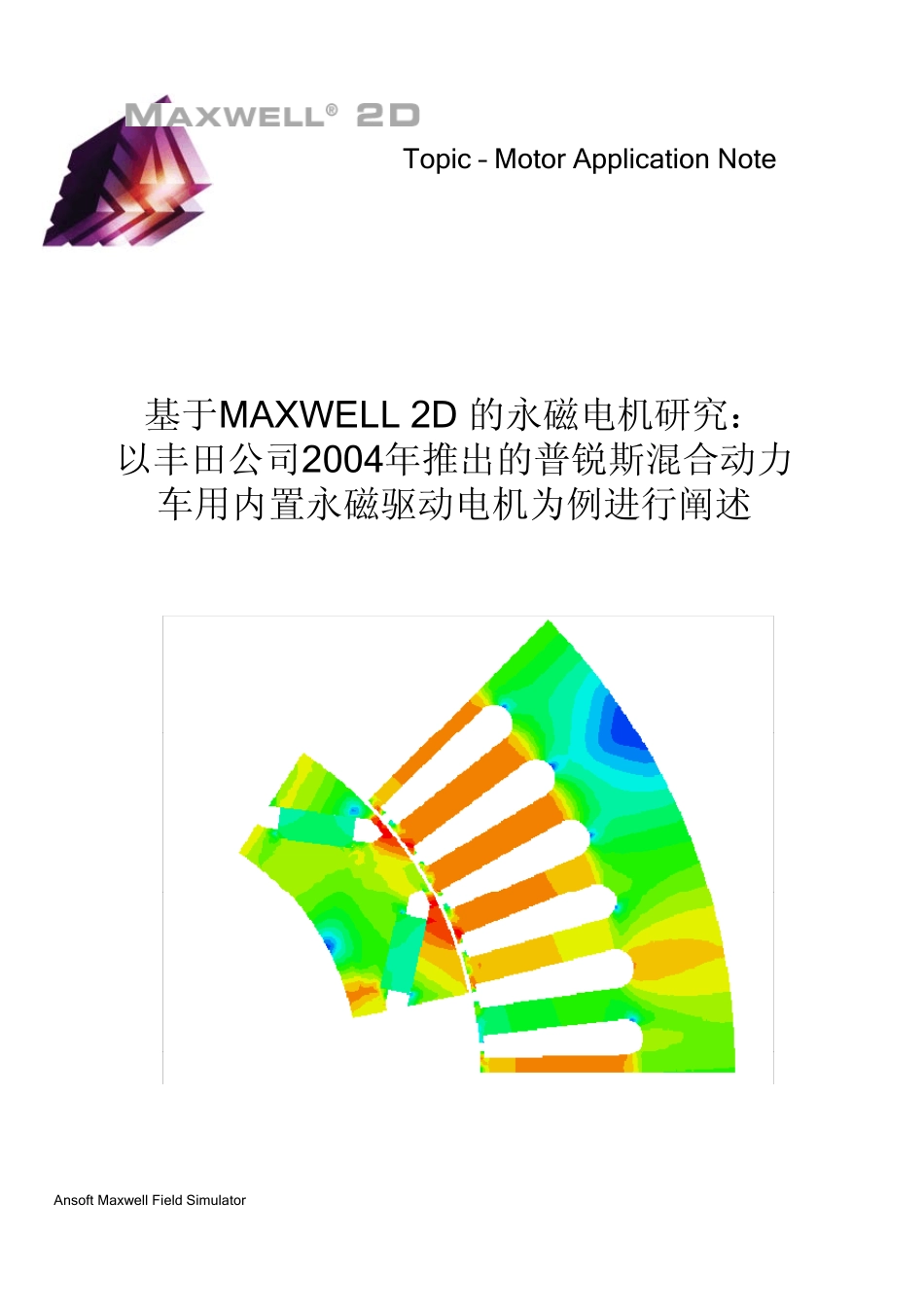

Ansoft中文_第1页
1/95

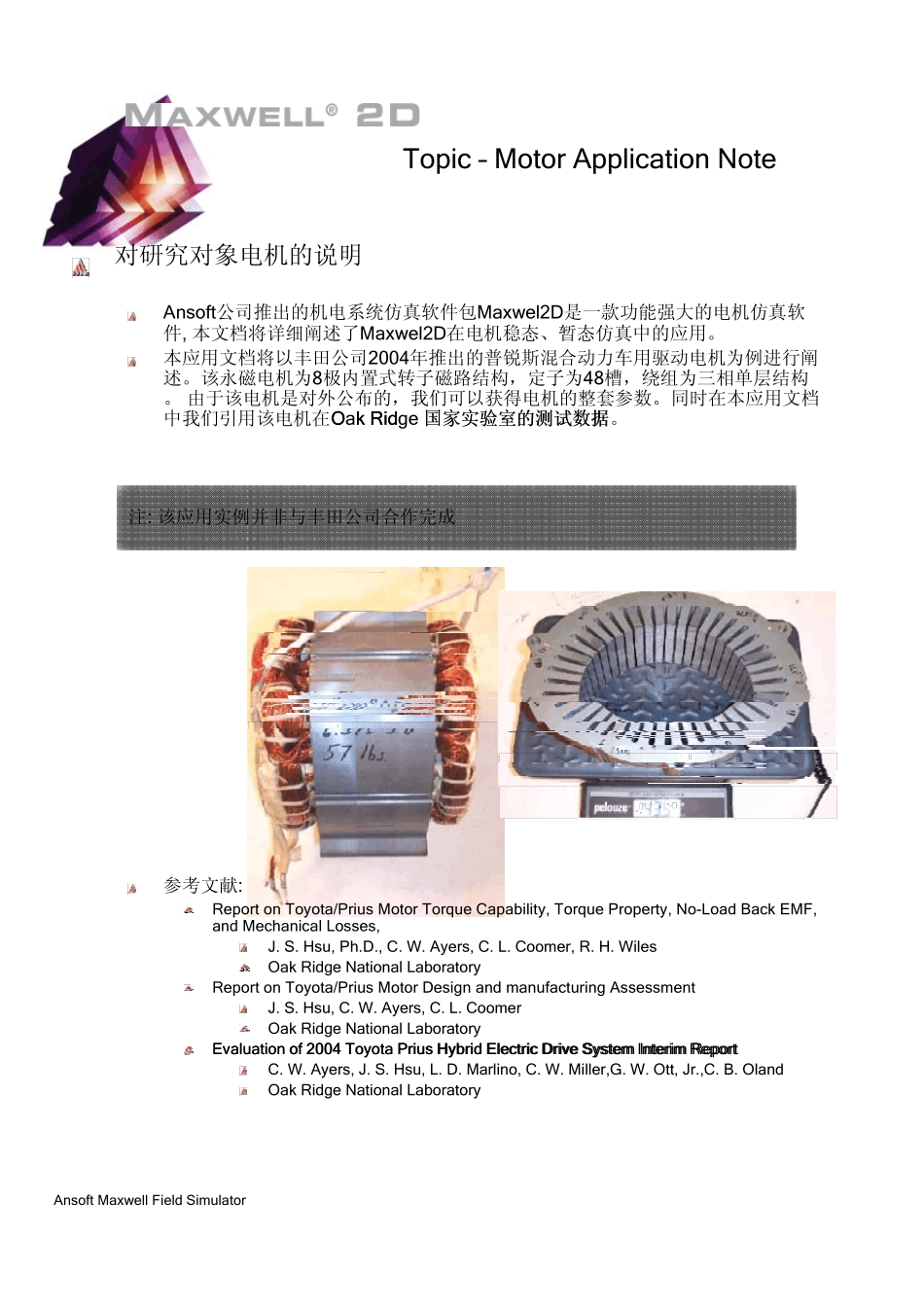

Ansoft中文_第2页
2/95
Ansoft中文_第3页
3/95
Topic –Motor Application Note基于MAXWELL 2D 的永磁电机研究:以丰田公司2004年推出的普锐斯混合动力车用内置永磁驱动电机为例进行阐述Ansoft Maxwell Field Simulator Topic –Motor Application Note对研究对象电机的说明Ansoft公司推出的机电系统仿真软件包Maxwel2D是一款功能强大的电机仿真软件, 本文档将详细阐述了Maxwel2D在电机稳态、暂态仿真中的应用。本应用文档将以丰田公司2004年推出的普锐斯混合动力车用驱动电机为例进行阐述。该永磁电机为8极内置式转子磁路结构,定子为48槽,绕组为三相单层结构。 由于该电机是对外公布的,我们可以获得电机的整套参数。同时在本应用文档O k Rid国家实验室的测试数据中我们引用该电机在Oak Ridge 国家实验室的测试数据。注: 该应用实例并非与丰田公司合作完成参考文献:Report on Toyota/Prius Motor Torque Capability, Torque Property, No-Load Back EMF, and Mechanical Losses, J. S. Hsu, Ph.D., C. W. Ayers, C. L. Coomer, R. H. WilesOak Ridge National LaboratoryReport on Toyota/Prius Motor Design and manufacturing AssessmentJ. S. Hsu, C. W. Ayers, C. L. CoomerOak Ridge National LaboratoryEvaluation of 2004 Toyota Prius Hybrid Electric Drive System Interim ReportAnsoft Maxwell Field Simulator Evaluation of 2004 Toyota Prius Hybrid Electric Drive System Interim ReportC. W. Ayers, J. S. Hsu, L. D. Marlino, C. W. Miller,G. W. Ott, Jr.,C. B. OlandOak Ridge National LaboratoryTopic –Motor Application Note分析内容概述:一般步骤创建3D模型改变3D模型的尺寸指定电机所用材料的属性指定主/从边界条件稳态分析瞬态分析齿槽转矩求解Ansoft Maxwell Field Simulator Topic –Motor Application Note入设置工具栏选项:注: 为与本例中的所列步骤保持一致,检查工具栏选项是否按如下设置:Tools> Options> Maxwell2D Options选中菜单栏Tools > Options > Maxwell 2D Options1.Maxwell 选项窗口:1.左键单击 General Options 对话框Use Wizards for data entry when creating new boundaries: ; CheckedDuplicate boundaries with geometry: ; Checked2.左键单击 OK 键2.选中菜单项Tools > Op...
