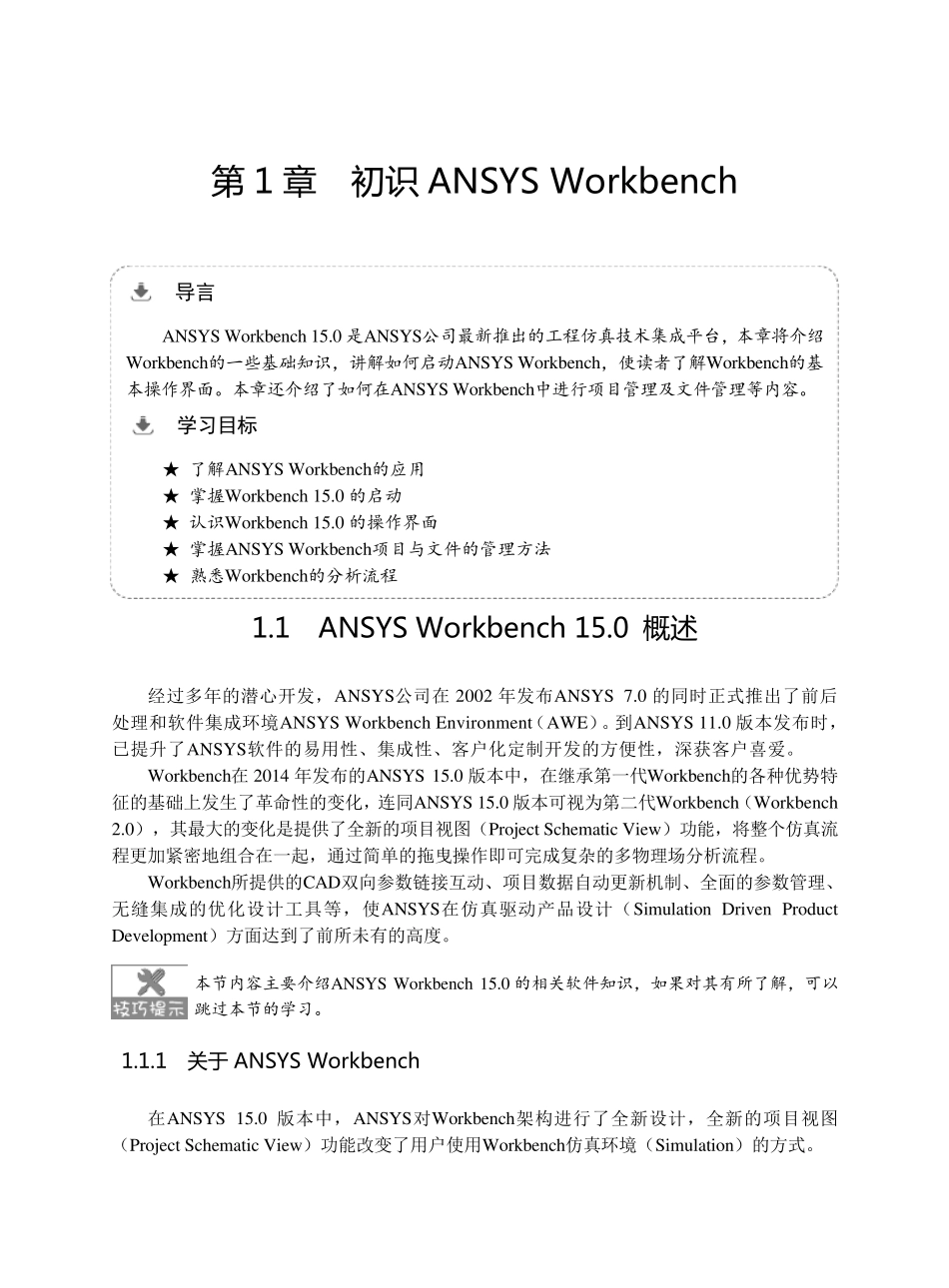

ansysWorkbench15.0从入门到精通_第1页
1/85

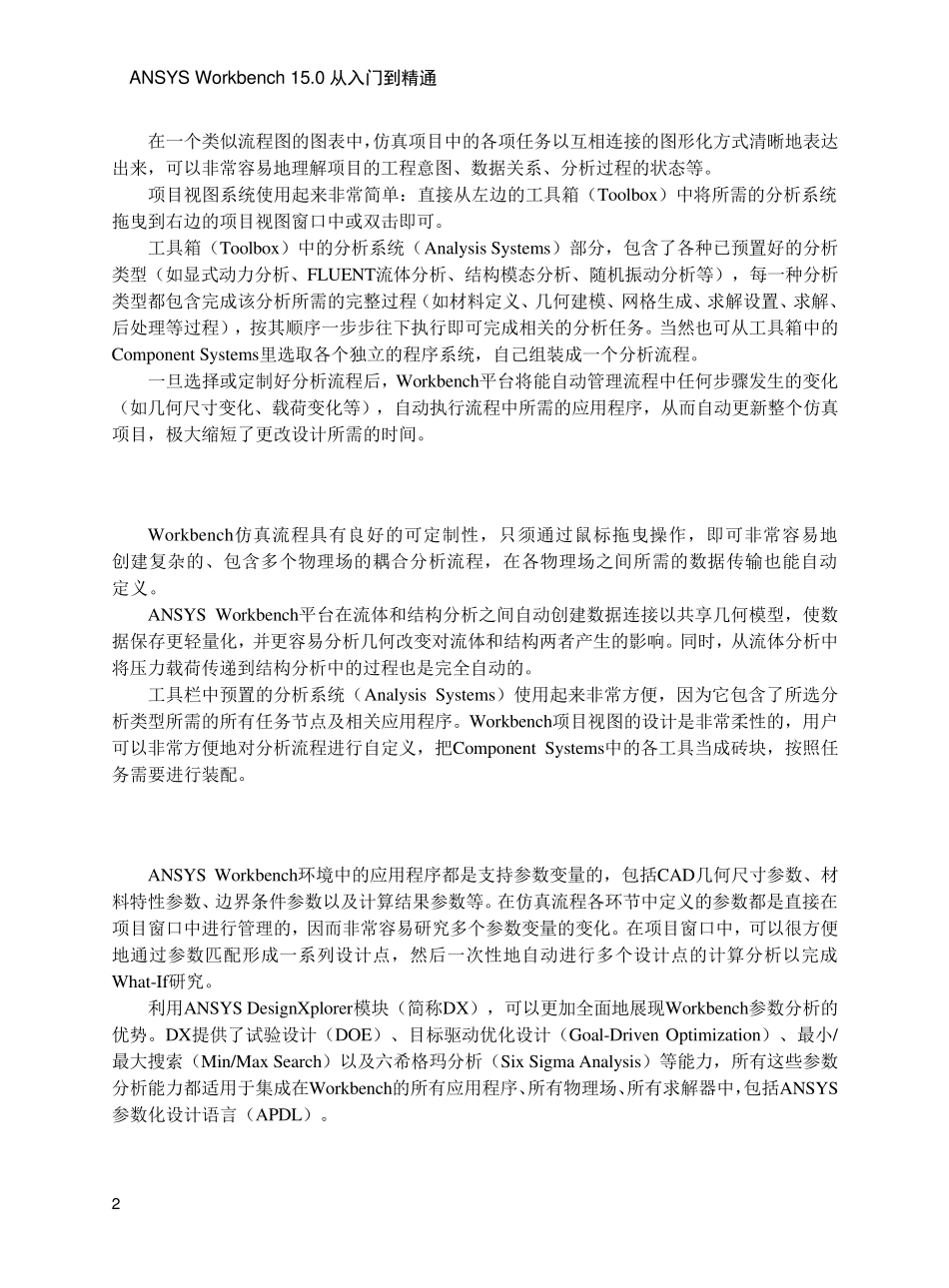

ansysWorkbench15.0从入门到精通_第2页
2/85

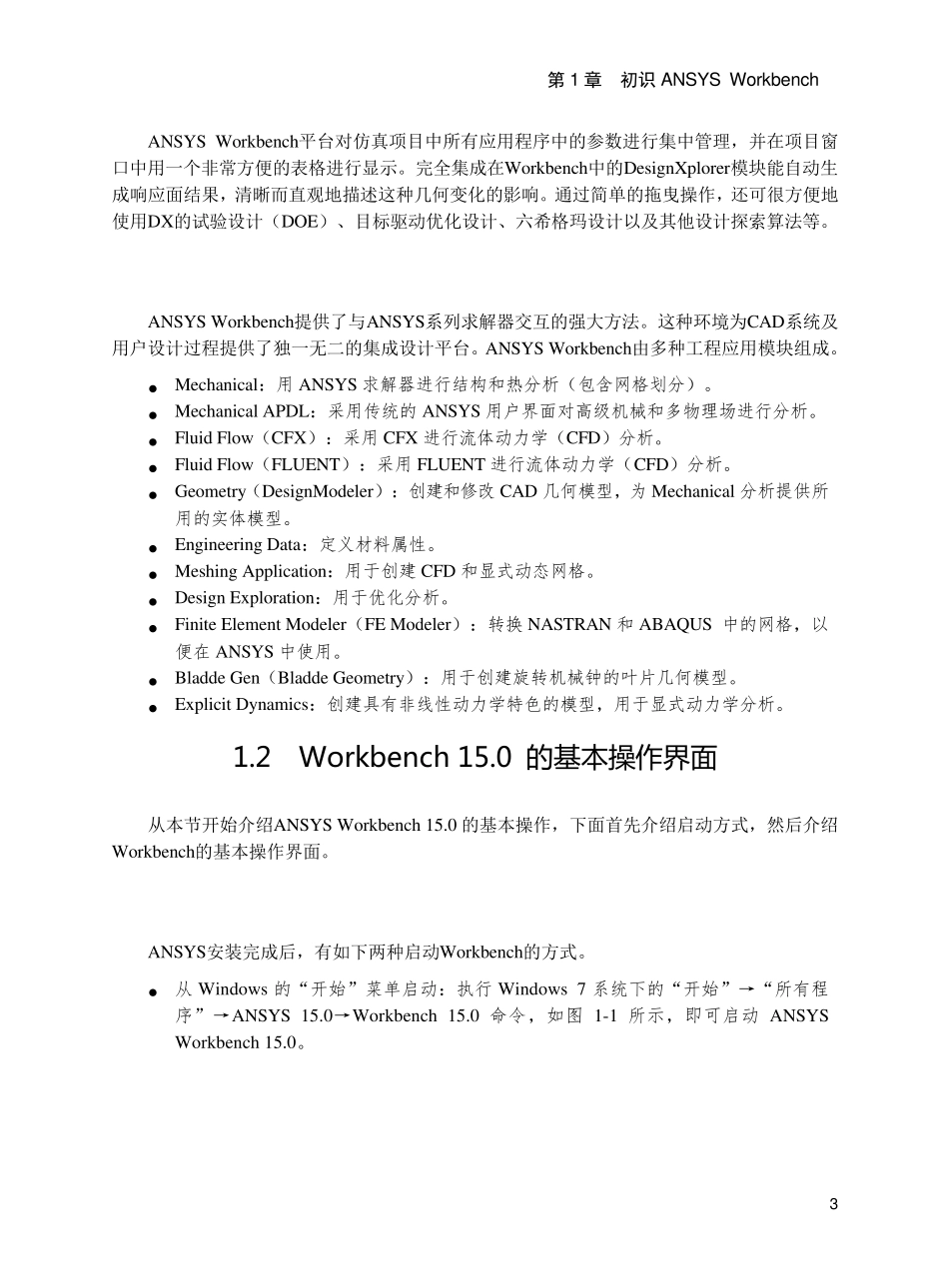

ansysWorkbench15.0从入门到精通_第3页
3/85
第 1 章 初 识 ANSYS Workbench 导言 ANSYS Workbench 15.0 是ANSYS公司最新推出的工程仿真技术集成平台,本章将介绍Workbench的一些基础知识,讲解如何启动ANSYS Workbench,使读者了解Workbench的基本操作界面。本章还介绍了如何在ANSYS Workbench中进行项目管理及文件管理等内容。 学习目标 ★ 了解ANSYS Workbench的应用 ★ 掌握Workbench 15.0 的启动 ★ 认识Workbench 15.0 的操作界面 ★ 掌握ANSYS Workbench项目与文件的管理方法 ★ 熟悉Workbench的分析流程 1.1 ANSYS Workbench 15.0 概 述 经过多年的潜心开发,ANSYS公司在2002 年发布ANSYS 7.0 的同时正式推出了前后处理和软件集成环境ANSYS Workbench Environment(AWE)。到ANSYS 11.0 版本发布时,已提升了ANSYS软件的易用性、集成性、客户化定制开发的方便性,深获客户喜爱。 Workbench在2014 年发布的ANSYS 15.0 版本中,在继承第一代Workbench的各种优势特征的基础上发生了革命性的变化,连同ANSYS 15.0 版本可视为第二代Workbench(Workbench 2.0),其最大的变化是提供了全新的项目视图(Project Schematic View )功能,将整个仿真流程更加紧密地组合在一起,通过简单的拖曳操作即可完成复杂的多物理场分析流程。 Workbench所提供的CAD双向参数链接互动、项目数据自动更新机制、全面的参数管理、无缝集成的优化设计工具等,使ANSYS在仿真驱动产品设计(Simulation Driven Product Development)方面达到了前所未有的高度。 本节内容主要介绍ANSYS Workbench 15.0 的相关软件知识,如果对其有所了解,可以跳过本节的学习。 1.1.1 关 于 ANSYS Workbench 在ANSYS 15.0 版本中,ANSYS对Workbench架构进行了全新设计,全新的项目视图(Project Schematic View )功能改变了用户使用Workbench仿真环境(Simulation)的方式。 2 ANSYS Workbench 15.0 从入门到精通 在一个类似流程图的图表中,仿真项目中的各项任务以互相连接的图形化方式清晰地表达出来,可以非常容易地理解项目的工程意图、数据关系、分析过程的状态等。 项目视图系统使用起来非常简单:直接从左边的工具箱(Toolbox)中将所需的分析系统拖曳到右边的项目视图窗口中或双击即可。 工具箱(Toolbox)中的分析系统(Analysis Systems)部分,包含了各种已预置好的分析类型(如显式动力分析、FLUENT流体分析、结构模态分析、随机...
