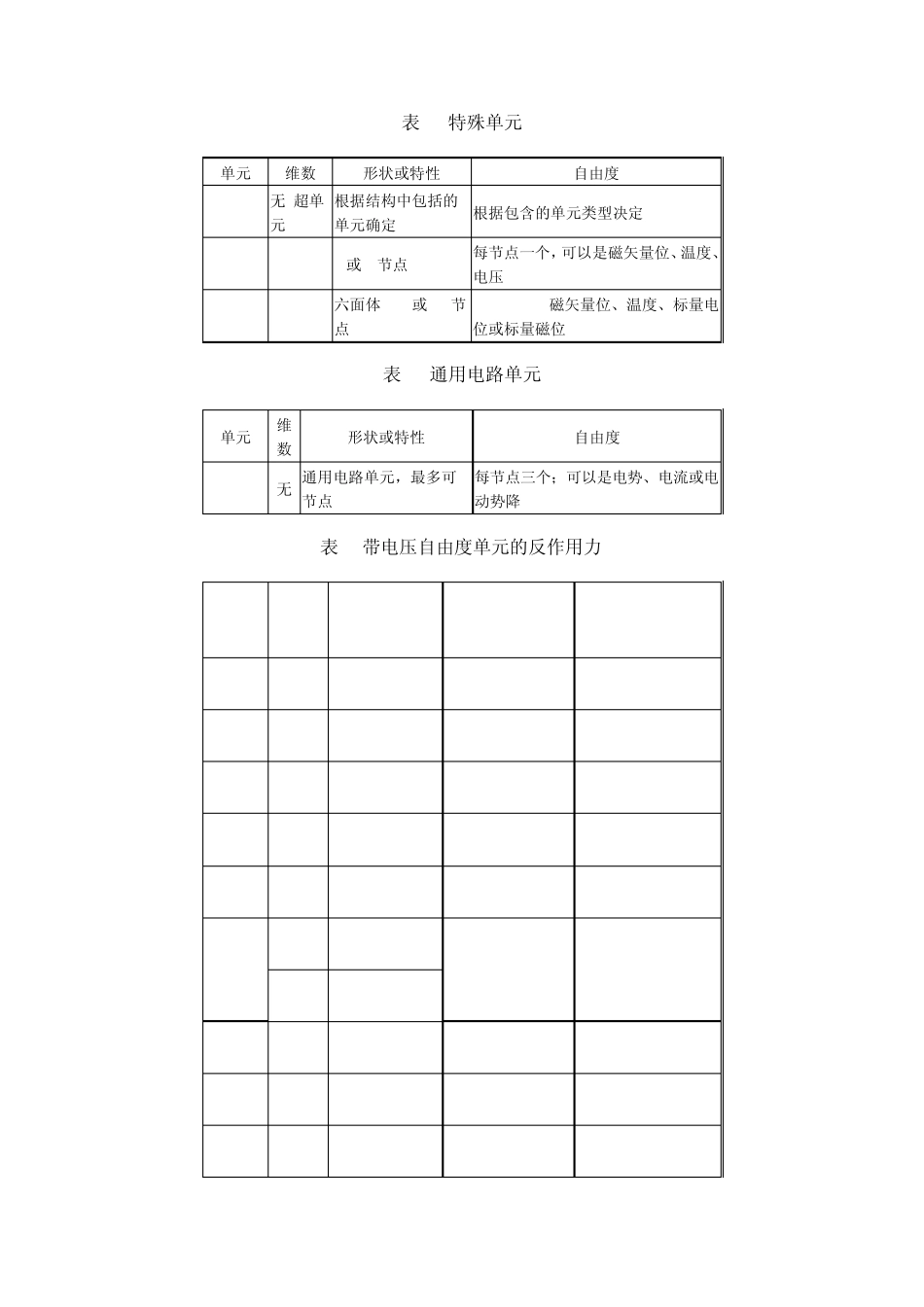

ANSY S 关于电场分析的步骤和例子 电场分析要计算的典型物理量有:电场,电流密度,电荷密度,传导焦耳热 纯电场分析:包括,稳态电流传导分析,静电场分析,电路分析 静电场的分析基础是泊松方程: 主要的未知量(节点自由度)是标量电位(电压) 可用于电场分析的单元: 表1 传导杆单元 单元 维数 形状或特性 自由度 LINK68 3-D 单轴,2节点 温度和电压 表 2 2-D实体单元 单元 维数 形状或特性 自由度 PLANE67 2-D 四边形,4节点 温度和电压 PLANE121 2-D 四边形,8节点 电压 表 3 3-D实体单元 单元 维数 形状或特性 自由度 使用注意 SOLID5 3-D 六面体,8节点 每个节点6个自由度; 可以是位移、温度、电压、磁标量位 可用作热-电耦合单元或作为电-磁耦合场单元 SOLID69 3-D 六面体,8节点 节点温度、电压 可用作热-电耦合单元 SOLID98 3-D 四面体,10节点 每个节点6个自由度; 可以是位移、温度、电压、磁标量位 可用作热-电耦合单元或作为电-磁耦合场单元 SOLID122 3-D 六面体,20节点 电压 SOLID123 3-D 四面体,10节点 电压 表 4 壳单元 单元 维数 形状或特性 自由度 SHELL157 3-D 四边形壳,4节点 温度和电压 表 5 特殊单元 单元 维数 形状或特性 自由度 MATRIX50 无(超单元) 根据结构中包括的单元确定 根据包含的单元类型决定 INFIN110 2-D 4或8节点 每节点一个,可以是磁矢量位、温度、电压 INFIN111 3-D 六面体, 8 或20节点 AX, AY, AZ磁矢量位、温度、标量电位或标量磁位 表 6 通用电路单元 单元 维数 形状或特性 自由度 CIRCU124 无 通用电路单元,最多可6节点 每节点三个;可以是电势、电流或电动势降 表7 带电压自由度单元的反作用力 Element KEYOPT (1) DOFs Material Property Input for VOLT DOF Reaction Force PLANE67 N/A TEMP, VOLT RSVX, RSVY Electric Current Flabel=AMPS LINK68 N/A TEMP, VOLT RSVX Electric Current Flabel=AMPS SOLID69 N/A TEMP, VOLT RSVX, RSVY, RSVZ Electric Current Flabel=AMPS SHELL157 N/A TEMP, VOLT RSVX, RSVY Electric Current Flabel=AMPS PLANE53 1 VOLT, AZ RSVX, RSVY Electric Current Flabel=AMPS SOLID97 1 AX ,AY, AX, VOLT RSVX, RSVY, RSVZ Electric Current Flabel=AMPS 4 AX, AY...
