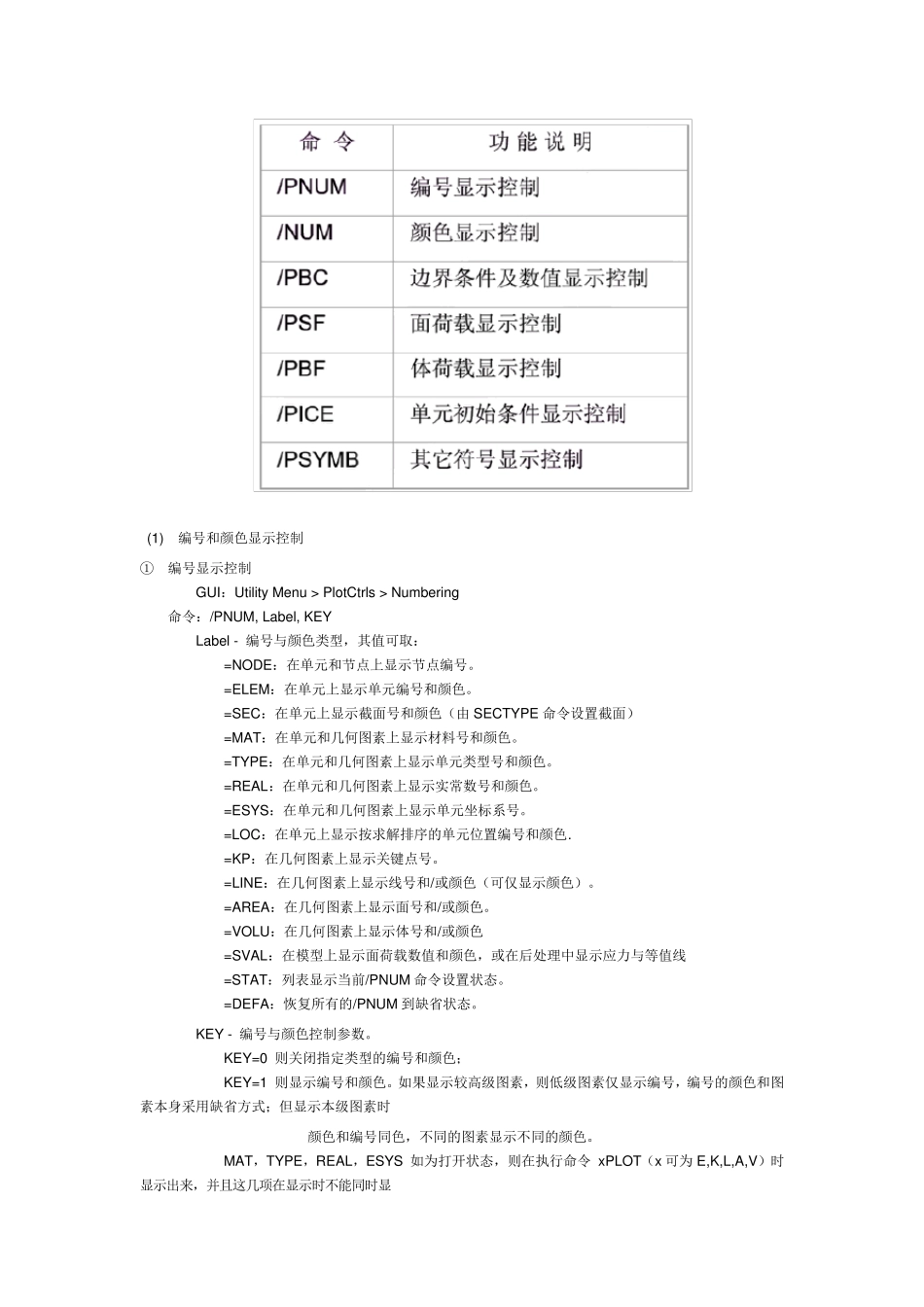

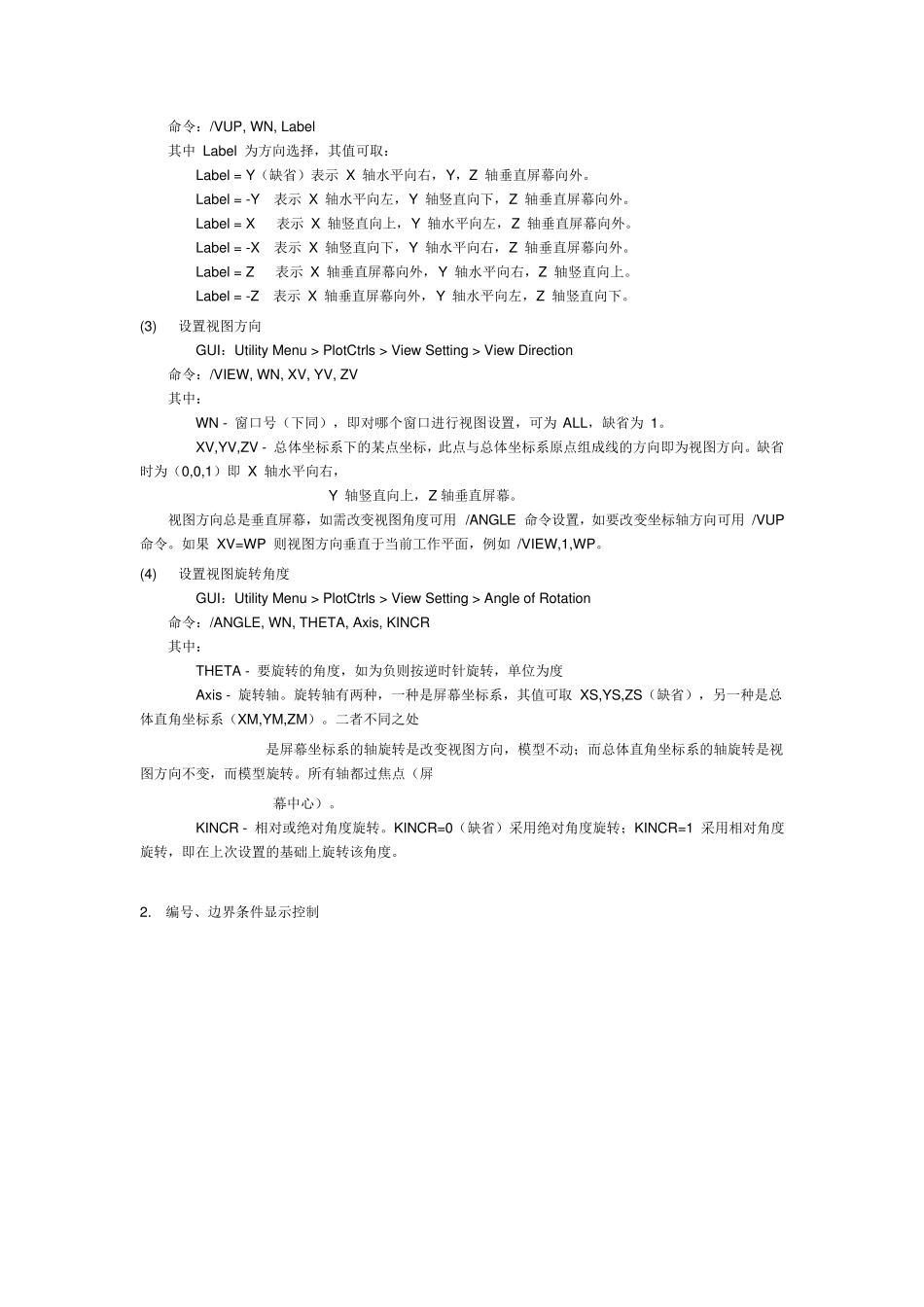

ANSYS 入 门 教 程 (14) - 几 何 建 模 的 其 它 常 用 命 令 2010-08-07 08:36:32| 分类： ANSYS 入门基础 | 标签：建模、显示、控制、云图、矢量图、颜色、等值线 |举报|字号 订阅 2.4 几何建模的其它常用命令 2.4.1 图形控制命令 在采用命令流方式建模与求解过程中，一般不需要对屏幕的图形进行设置，但有时命令流中也用到，考虑到学习方便，这里简单进行介绍。需要说明的是图形控制命令并不改变模型本身及其几何位置。 1. 视图显示控制 2. 编号、边界条件及面荷载显示控制 3. 显示风格设置 4. 多窗口显示技术 5. 动画 6. 注释 7. 图形设备 8. 图像输出 1. 视图显示控制 主要命令如下表所示： (1) 图形平移、缩放和旋转 GUI：Utility Menu > PlotCtrls > Pan,Zoom,Rotate 该操作没有直接的对应方式，执行菜单后弹出操作工具框。 (2) 设置坐标轴方向 GUI：Utility Menu>PlotCtrls>View Setting>View Direction 命令：/VUP, WN, Label 其中 Label 为方向选择，其值可取： Label = Y（缺省）表示 X 轴水平向右，Y，Z 轴垂直屏幕向外。 Label = -Y 表示 X 轴水平向左，Y 轴竖直向下，Z 轴垂直屏幕向外。 Label = X 表示 X 轴竖直向上，Y 轴水平向左，Z 轴垂直屏幕向外。 Label = -X 表示 X 轴竖直向下，Y 轴水平向右，Z 轴垂直屏幕向外。 Label = Z 表示 X 轴垂直屏幕向外，Y 轴水平向右，Z 轴竖直向上。 Label = -Z 表示 X 轴垂直屏幕向外，Y 轴水平向左，Z 轴竖直向下。 (3) 设置视图方向 GUI：Utility Menu > PlotCtrls > View Setting > View Direction 命令：/VIEW, WN, XV, YV, ZV 其中： WN - 窗口号（下同），即对哪个窗口进行视图设置，可为 ALL，缺省为 1。 XV,YV,ZV - 总体坐标系下的某点坐标，此点与总体坐标系原点组成线的方向即为视图方向。缺省时为（0,0,1）即 X 轴水平向右， Y 轴竖直向上，Z 轴垂直屏幕。 视图方向总是垂直屏幕，如需改变视图角度可用 /ANGLE 命令设置，如要改变坐标轴方向可用 /VUP 命令。如果 XV=WP 则视图方向垂直于当前工作平面，例如 /VIEW,1,WP。 (4) 设置视图旋转角度 GUI：Utility Menu > PlotCtrls > View Setting > Angle of Rotation 命令：/ANGLE, WN, THETA, Axis, KINCR 其中： THETA - 要旋转的角度，如为...
