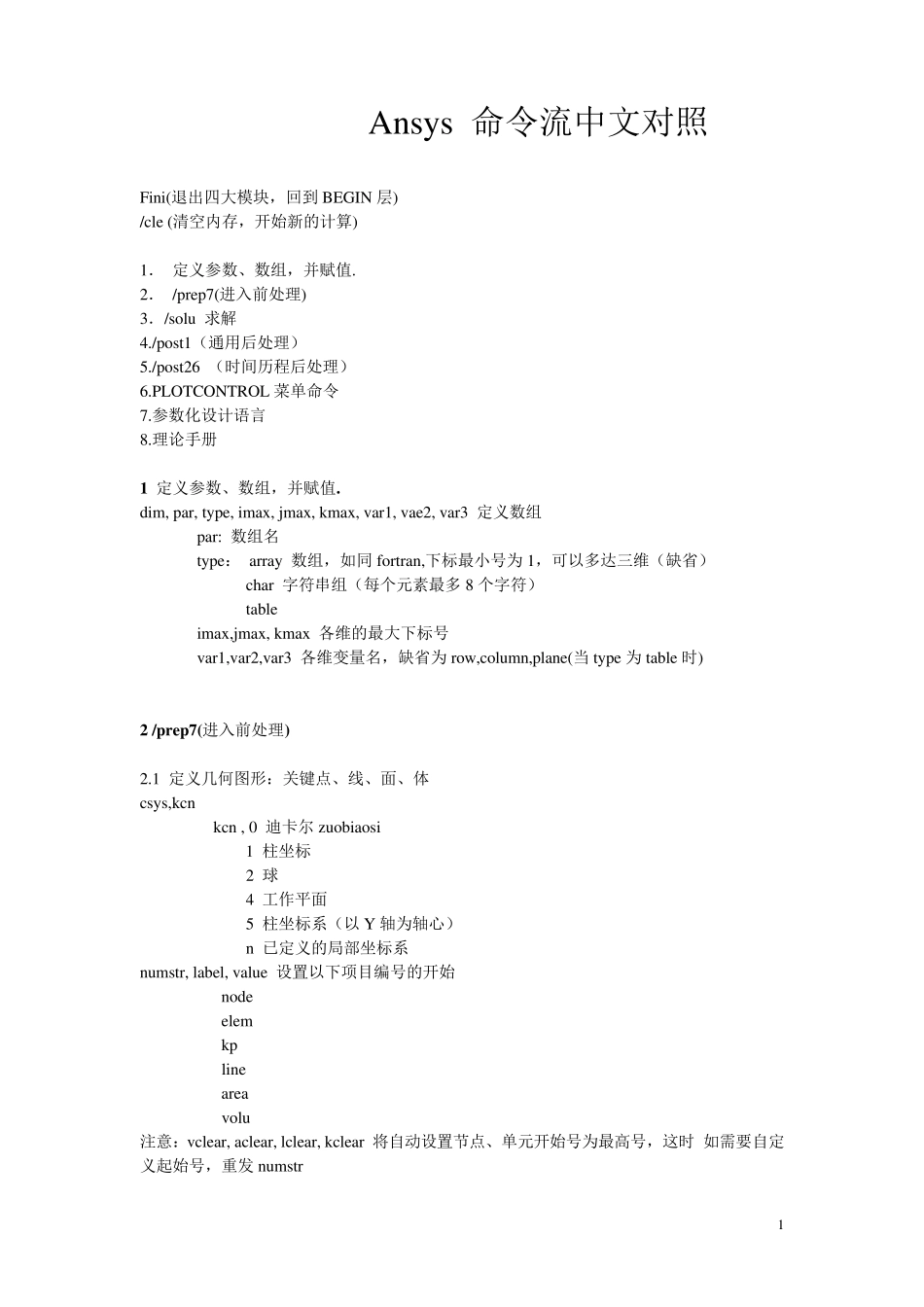

1 Ansys 命令流中文对照 Fini(退出四大模块，回到BEGIN 层) /cle (清空内存，开始新的计算) 1． 定义参数、数组，并赋值. 2． /prep7(进入前处理) 3．/solu 求解 4./post1（通用后处理） 5./post26 （时间历程后处理） 6.PLOTCONTROL 菜单命令 7.参数化设计语言 8.理论手册 1 定义参数、数组，并赋值. dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组 par: 数组名 type： array 数组，如同 fortran,下标最小号为 1，可以多达三维（缺省） char 字符串组（每个元素最多 8 个字符） table imax,jmax, kmax 各维的最大下标号 var1,var2,var3 各维变量名，缺省为 row,column,plane(当 type 为 table 时) 2 /prep7(进入前处理) 2.1 定义几何图形：关键点、线、面、体 csys,kcn kcn , 0 迪卡尔 zuobiaosi 1 柱坐标 2 球 4 工作平面 5 柱坐标系（以 Y 轴为轴心） n 已定义的局部坐标系 numstr, label, value 设置以下项目编号的开始 node elem kp line area volu 注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时 如需要自定义起始号，重发 numstr 2 K, npt, x,y,z, 定义关键点 Npt：关键点号，如果赋0，则分配给最小号 Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imove Itime：拷贝份数 Np1,Np2,Ninc：所选关键点 Dx,Dy,Dz：偏移坐标 Kinc：每份之间节点号增量 noelem: “0” 如果附有节点及单元，则一起拷贝。 “1”不拷贝节点和单元 imove： “0” 生成拷贝 “1”移动原关键点至新位置，并保持号码，此时（itime,kinc,noelem）被忽略 注意：MAT,REAL,TYPE 将一起拷贝，不是当前的 MAT,REAL,TYPE A, P1, P2, ……… P18 由关键点生成面 AL, L1,L2, ……,L10 由线生成面 面的法向由 L1 按右手法则决定，如果L1 为负号，则反向。（线需在某一平面内坐标值固定的面内） vsba, nv, na, sep0,keep1,keep2 用面分体 vdele, nv1, nv2, ninc, kswp 删除体 kswp: 0 只删除体 1 删除体及面、关键点（非公用） vgen, itime, nv1, nv2, ninc, dx, dy, dz, kinc, noelem, imove 移动或拷贝体 itime: 份数 nv1, nv2, ninc：拷贝对象编号 dx, dy, dz ：位移增量 kinc: 对应关键点号增量 noelem,：0：同时拷贝节点及单元 1：不拷贝节点...
