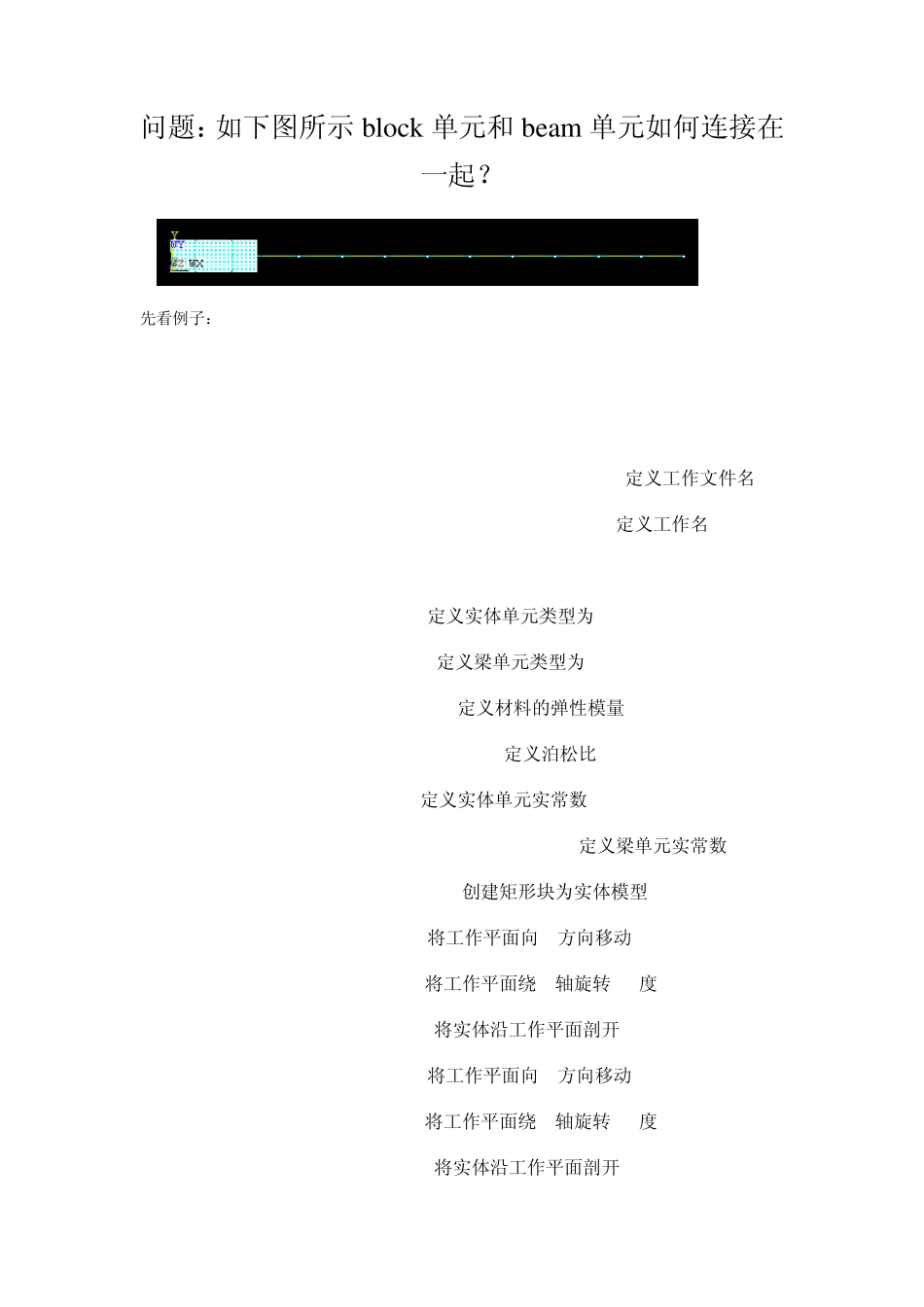

问题:如下图所示block 单元和beam 单元如何连接在一起? 先看例子: FINI /CLE /FILNAME,BEAM_AND_SOLID_ELEMENTS_CONNECTION !定义工作文件名 /TITLE,COUPLE_AND_CONSTRAINT_EQUATION !定义工作名 /PREP7 ET,1,SOLID95 !定义实体单元类型为 SOLID95 ET,2,BEAM4 !定义梁单元类型为 BEAM4 MP,EX,1,3E4 !定义材料的弹性模量 MP,PRXY,1,0.3 !定义泊松比 R,1 !定义实体单元实常数 R,2,10.0,10/12.0,1000/12.0,10.0,1.0 !定义梁单元实常数 BLC4,,,20,7,10 !创建矩形块为实体模型 WPOFFS,0,3.5 !将工作平面向 Y方向移动 3.5 WPROTA,0,90 !将工作平面绕 X轴旋转 90度 VSBW,ALL !将实体沿工作平面剖开 WPOFFS,0,5 !将工作平面向 Y方向移动 5 WPROTA,0,90 !将工作平面绕 X轴旋转 90度 VSBW,ALL !将实体沿工作平面剖开 WPCSYS,-1 !将工作平面设为与总体笛卡儿坐标一致 K,100,20,3.5,5 !创建关键点 K,101,120,3.5,5 !创建关键点 L,100,101 !连接关键点生成梁的线实体 LSEL,S,LOC,X,21,130 !选择梁线 LATT,1,2,2 !指定梁的单元属性 LESIZE,ALL,,,10 !指定梁上的单元份数 LMESH,ALL !划分梁单元 VSEL,ALL !选择所有实体 VATT,1,1,1 !设置实体的单元属性 ESIZE,1 !指定实体单元尺寸 MSHAPE,0,2D !设置实体单元为2D MSHKEY,1 !设置为映射网格划分方法 VMESH,ALL !划分实体单元 ALLS !全选 FINI !退出前处理 /SOLU !进入求解器 ASEL,S,LOC,X,0 !选择实体的端面 DA,ALL,ALL !约束实体端面 ALLS !全选 FK,101,FY,-3.0 !在两端施加 Y向压力 CP,1,UX,1,21 !耦合节点 1和节点 21X方向自由度 CP,2,UY,1,21 !耦合节点 1和节点 21Y方向自由度 CP,3,UZ,1,21 !耦合节点 1和节点 21Z方向自由度 CE,1,0,626,UX,1,2328,UX,-1,1,ROTY,-ABS(NZ(626)-NZ(2328)) !设置约束方程 CE,2,0,67,UX,1,4283,UX,-1,1,ROTZ,-ABS(NY(67)-NY(4283)) !设置约束方程 CE,3,0,67,UZ,1,4283,UZ,-1,1,ROTX,-ABS(NY(67)-NY(4283)) !设置约束方程 ALLS !全选 SOLVE !保存 FINI !退出求解器 /POST1 !进入通用后处理 PLNSOL, U,Y, 0,1.0 !显示Y方向位移 PLNSOL, S,EQV, 0,1.0 !显示等效应力 ETABLE,ZL1,SMISC,1 !读取梁单元上 I节点 X方向的力 ETABLE,ZL2,SMISC,7 !读取梁单元上 J节点 X方向的力 ETABLE,MZ1,SMISC,6 !读取梁单元上 I节点 Z方向的力矩 ETABLE,M...
