ArcGIS拓扑关系建立

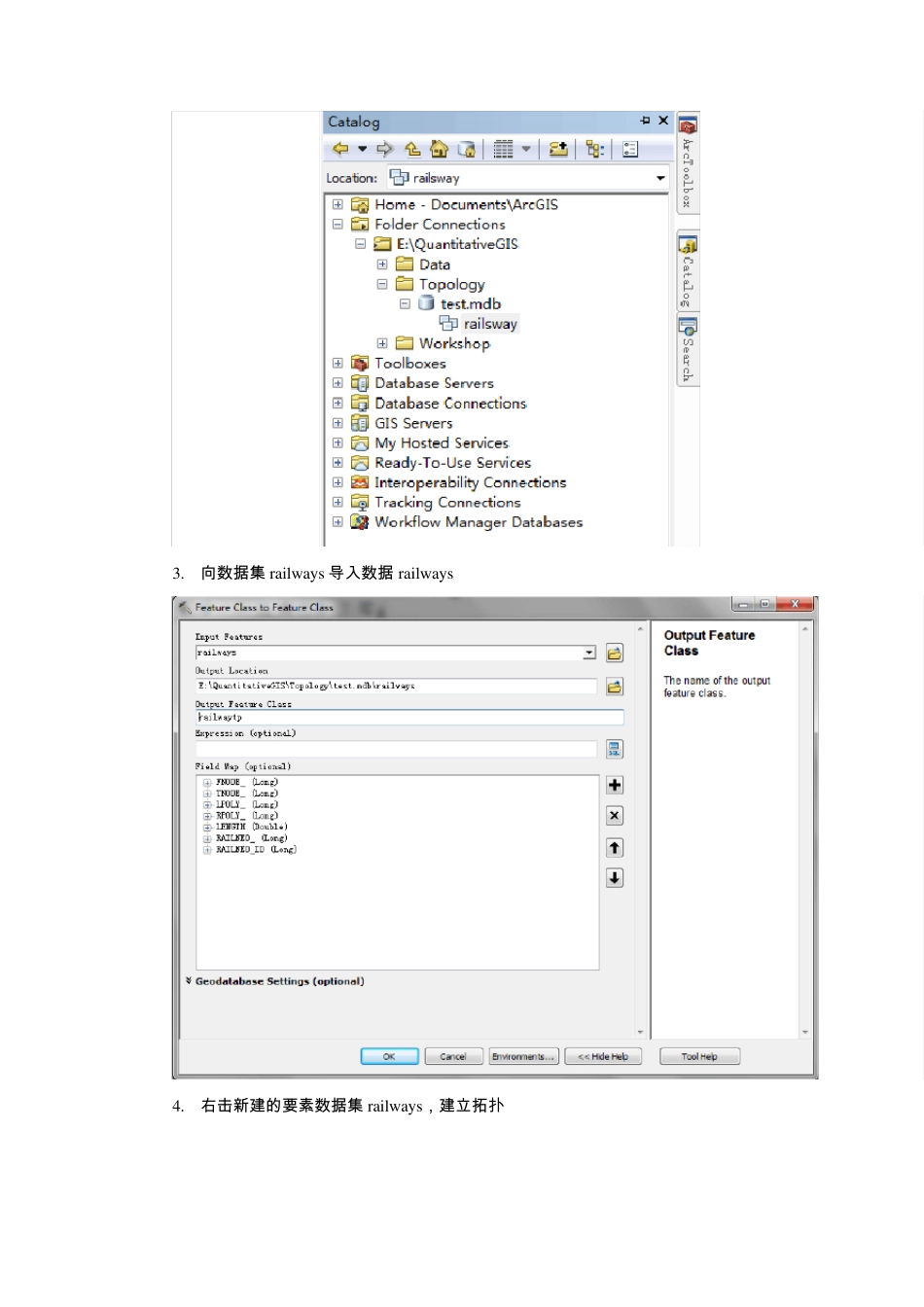

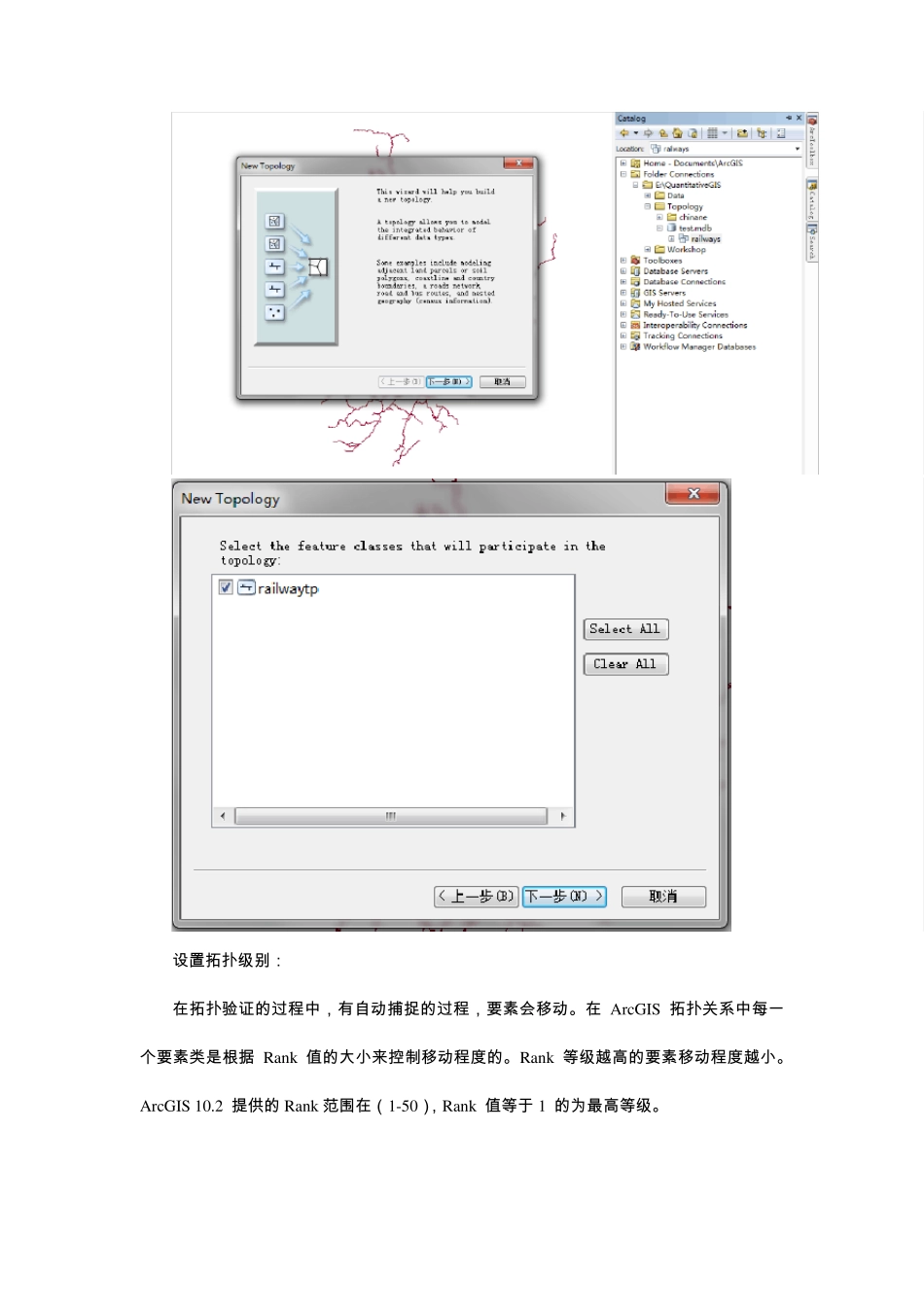

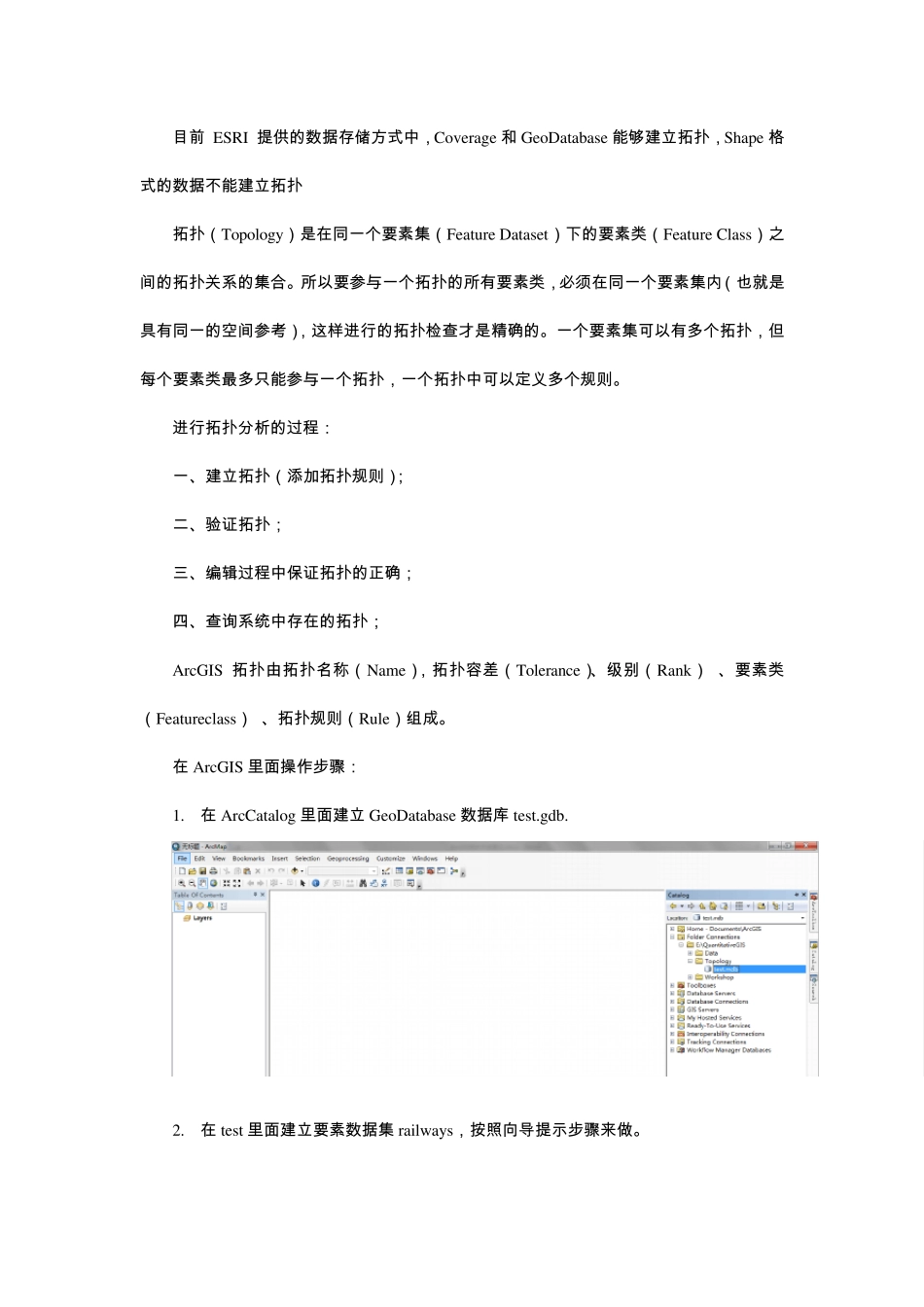

目 前 ESRI 提 供 的 数 据 存 储 方 式 中 ， Coverage 和 GeoDatabase 能 够 建 立 拓 扑 ， Shape 格式 的 数 据 不 能 建 立 拓 扑 拓 扑 （ Topology） 是 在 同 一 个 要 素 集 （ Feature Dataset） 下 的 要 素 类 （ Feature Class） 之间 的 拓 扑 关 系 的 集 合 。 所 以 要 参 与 一 个 拓 扑 的 所 有 要 素 类 ， 必 须 在 同 一 个 要 素 集 内 （ 也 就 是具 有 同 一 的 空 间 参 考 ）， 这 样 进 行 的 拓 扑 检 查 才 是 精 确 的 。 一 个 要 素 集 可 以 有 多 个 拓 扑 ， 但每 个 要 素 类 最 多 只 能 参 与 一 个 拓 扑 ， 一 个 拓 扑 中 可 以 定 义 多 个 规 则 。 进 行 拓 扑 分 析 的 过 程 ： 一 、建 立 拓 扑 （ 添加拓 扑 规 则 ）； 二、验证拓 扑 ； 三、编辑过 程 中 保证拓 扑 的 正确 ； 四、查 询系 统中 存 在 的 拓 扑 ； ArcGIS 拓 扑 由拓 扑 名称（ Name）， 拓 扑 容差（ Tolerance）、级别（ Rank） 、要 素 类（ Featureclass） 、拓 扑 规 则 （ Rule） 组成。 在 ArcGIS 里面操作步骤： 1. 在 ArcCatalog 里面建 立 GeoDatabase 数 据 库 test.gdb. 2. 在 test 里面建 立 要 素 数 据 集 railways， 按照向导提 示步骤来做。 3. 向 数 据 集 railways 导 入数 据 railways 4. 右击新建的要素数 据 集 railways，建立拓扑 设 置 拓 扑 级 别 ： 在 拓 扑 验 证 的 过 程 中 ， 有 自 动 捕 捉 的 过 程 ， 要 素 会 移 动 。在 ArcGIS 拓 扑 关系中 每一个要 素 类是根据 Rank 值的 大小来控制移 动 程 度的 。Rank 等级 越高的 要 素 移 动 程 度越小。ArcGIS 10.2 提供的 Rank 范围在 （1-50）， Rank 值等于 1 的 为最高等级 。 设 置 拓 扑 规 则 ： 定 义 地 理 数 据 库 中 一 个 给 定 要 素 内 两 个 或 不 同 要 素 类 之 间 所 许 可 的 要 素 关 系 指 令 。通俗称 ArcGIS 定 义 了不 同 图形类 型要 素 的 空间 关 系 。 拓 扑 规 则 可 以定 义 在要 素 类 的 不 同 要 素之 间 ，也可 以定 义 在两 个 或 多个 要 素 类 之 间 。 检查拓 扑 。 选 择 拓 扑 图 层 railwaystp 在 Catalog 的 test.gdb 数 据 库 里 面 建 立 一个面 图 层 railwaysPoly 选 择 图 层 内 所 有 线 要 素 点 击 高 级 编 辑 栏 里 面 的Constru ct Poly gons 按 钮 ， 设 定 容 差 ， 在 这 里 设 置 为 6， 点 击 OK。 生 成 多 边 形 。 现在把生 成 的多 边 形 转换成 Cov erage 格式，打开 ArcToolbox 工具箱，点击里面的 Conv ersion ToolsTo Cov erageFeatu re Class To Cov erage，设置好相关参数，然后点击 OK。 打开生 成 的 Cov erage 图层里面的 arc，查看相关拓扑信息
