ArcGIS拓扑关系总结

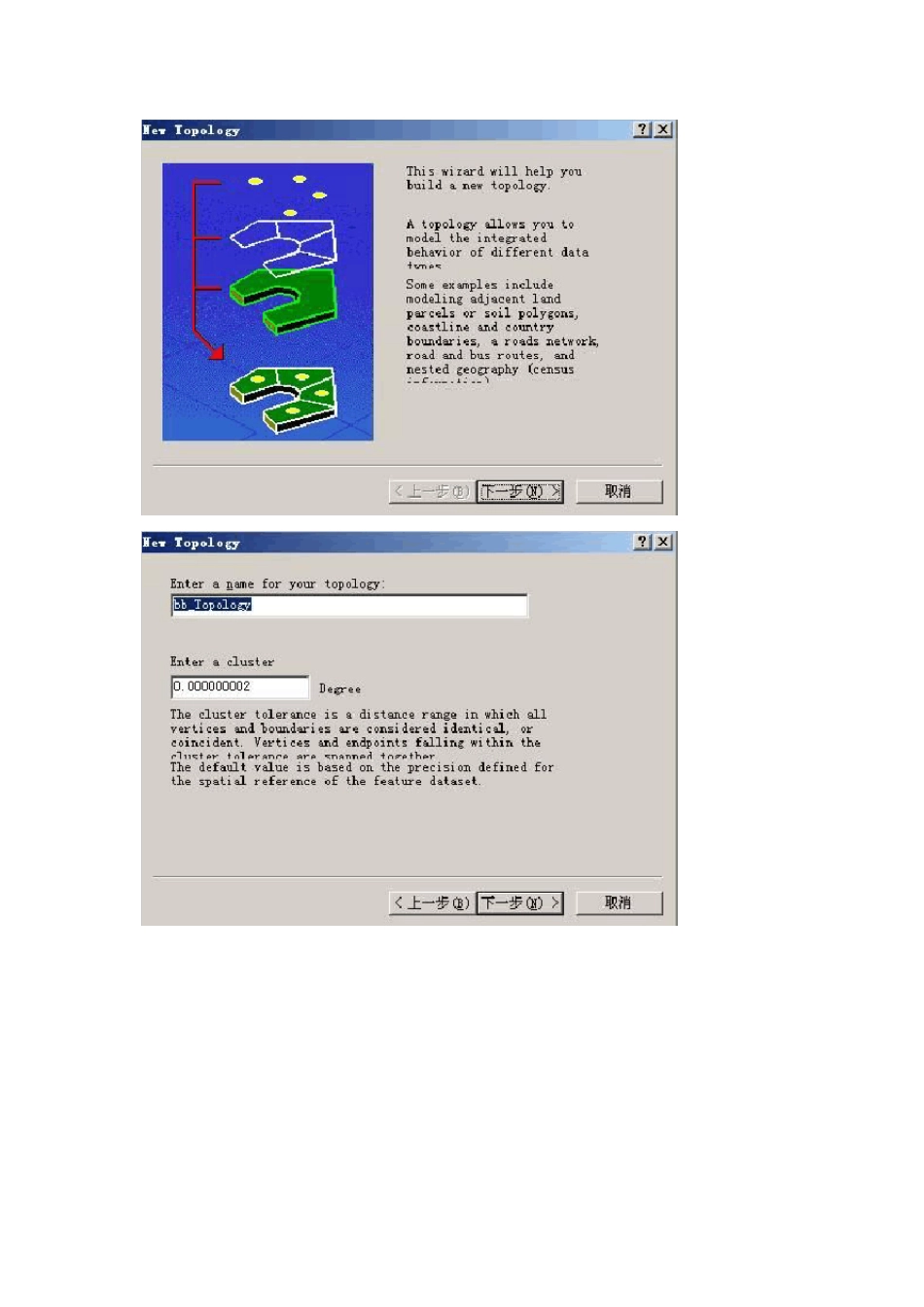

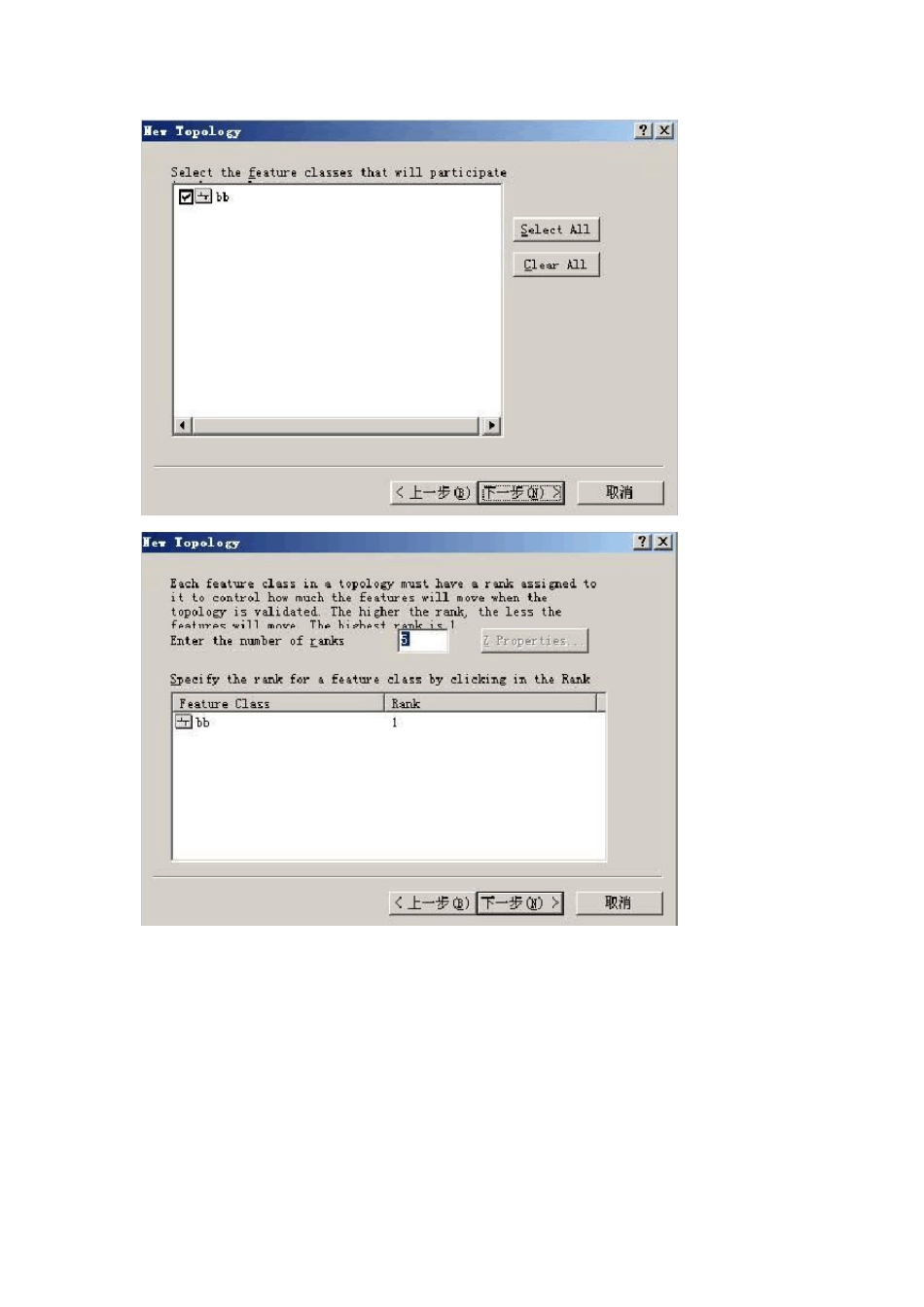

ArcGIS 拓扑关系总结(转) 专业知识 2010-08-16 07:48:58 阅读53 评论0 字号：大中小 订阅 1.拓扑的意义 拓扑是地理要素间的空间关系，它是确保数据质量的基础。拓扑能提高空间分析能力，并且在确保GIS 数据库质量方面扮演了一个重要角色。 拓扑将GIS 行为应用到空间数据上。拓扑使得GIS 软件能够回答这样的问题，比如邻接、连通、邻近和重叠。在ArcGIS 中拓扑为用户提供了一个有力的、灵活的方式，来确立和维护空间数据的质量和完整性。 拓扑关系可以看成是空间约束，可把它们应用到空间数据上。ArcGIS 应用了这些关系，并且在任何一个约束被打破时会通知你。为了做到这一点，GIS 软件中包含的工具必须要能够识别空间约束，并且提供用来查找和修复违规要素的工具。 2.ArcGIS 中拓扑功能 在ArcGIS8.3 以前，拓扑一直是ArcInfo coverage 数据模型的一个特性。在ArcInfo coverage 数据模型中，广大的GIS 用户通过 build 和 clean 操作认识到拓扑的好处。 从 ArcGIS8.3 开始为geodatabase 增加了全面的拓扑。 在ArcGIS9.0 中常用的有关topology的操作主要有两个地方，一个是在ArcCatalog 中，一个是在ArcMap中。 通常我们将在ArcCatalog 中建立拓扑称为建立拓扑规则，而在ArcMap 中建立拓扑成为拓扑处理。 ArcCatalog 的Geodatabase 中所提供的创建拓扑规则，主要是用于进行拓扑错误的检查，其中部分规则可以在所设容差内对数据进行一些修改调整。建立好拓扑规则后，就可以在ArcMap 中打开由拓扑规则所产生的文件，根据错误提示对 SHAPE 图层进行修改。 ArcMap 中的topolopy工具条主要功能有对线拓扑，删除重复线、相交线断点（topolopy中的planarize lines），根据线拓扑生成面（topolopy中的construct features），拓扑编辑（如共享边编辑等），拓扑错误显示（用于显示在ArcCatalog 中创建的拓扑规则错误，topolopy中的error inspector），拓扑错误重新验证（也即刷新错误记录）。 ArcGIS 中拓扑功能的说明 3.Geodatabase 中如何创建拓扑规则 对 ArcGIS 的Geodatabase 而言，能为包含在要素集中的一个或多个要素类定义拓扑。它可以为多点、线和多边形要素类定义拓扑。 拓扑作为一系列用于空间关系的完整性规则，有一些重要的属性：一个群组容限（cluster tolerance，容差），要素类等级（rank，对坐标精度而言），错误（error，违规）和你所定义的规则（rules）的任何异常情况。 Ge...
