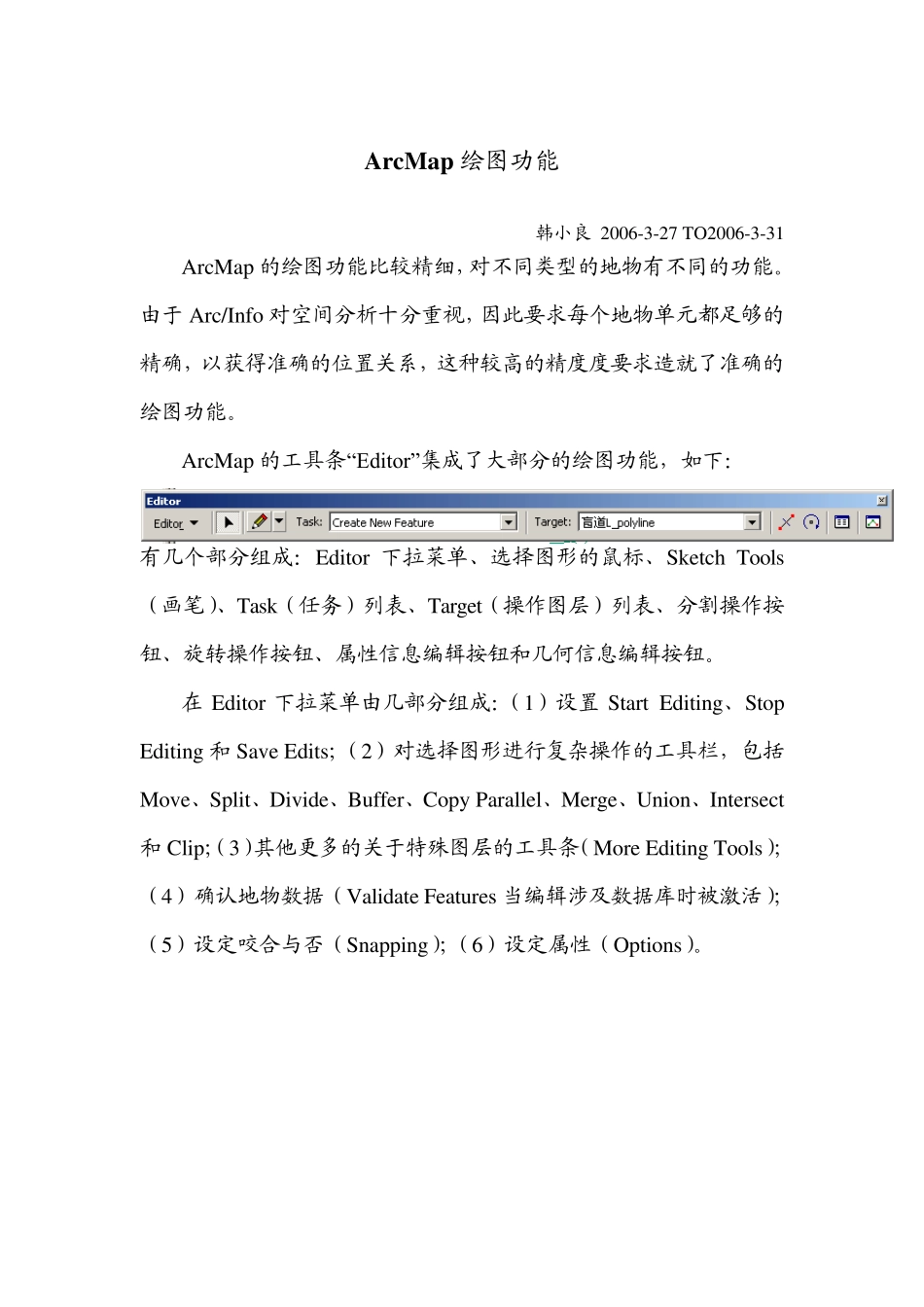

ArcMap 绘图功能 韩小良 2006-3-27 TO2006-3-31 ArcMap 的绘图功能比较精细，对不同类型的地物有不同的功能。由于Arc/Info 对空间分析十分重视，因此要求每个地物单元都足够的精确，以获得准确的位臵关系，这种较高的精度度要求造就了准确的绘图功能。 ArcMap 的工具条“Editor”集成了大部分的绘图功能，如下： 有几个部分组成：Editor 下拉菜单、选择图形的鼠标、Sketch Tools（画笔）、Task（任务）列表、Target（操作图层）列表、分割操作按钮、旋转操作按钮、属性信息编辑按钮和几何信息编辑按钮。 在 Editor 下拉菜单由几部分组成：（1）设臵Start Editing、Stop Editing 和 Sav e Edits；（2）对选择图形进行复杂操作的工具栏，包括Mov e、Split、Div ide、Bu ffer、Copy Parallel、Merge、Union、Intersect和 Clip；（3）其他更多的关于特殊图层的工具条（More Editing Tools）；（4）确认地物数据（Validate Featu res 当编辑涉及数据库时被激活）；（5）设定咬合与否（Snapping）；（6）设定属性（Options）。 是选择图形的鼠标，选定后的图形就是操作的对象；可以点选、框选。 Sketch Tools 用来选择适当的画笔来画图，由于所有的地物要素最后都是由点和点间的线段组成的，所以每个画笔实际上是一个描点和点间线段的工具。它既找寻出所描点的位臵，又设定了点间线段的类型（直线段或弧段）和长度等参数。 Task（任务）列表就是标明选择操作的类型，当该操作对选择对象来说可执行时，Sketch Tools（画笔）工具会被激活，无法操作时，不被激活。任务列表可选择的任务有：创建（Create Tasks）、更改（Modify Tasks）、拓扑编辑（Topology Tasks）和其他编辑（Other Tasks）。 Target（操作图层）列表标明了操作图层，创建、更改等操作都在该图层进行。 为分割操作按钮，使用它能将指定线段在选择的点上将其分成两段。 为旋转操作按钮，使用它能将指定地物旋转一定角度，可以自己输入角度，也可以通过标志点来定位。 为查看和编辑地物的属性数据的按钮，单击弹出所选地物的属性信息列表，可以在其中进行编辑。 为查看和编辑地物的几何数据的按钮，单击弹出几何信息列表，选择时一定地物双击出现具体几何信息，其可以在其中进行编辑。 Editor 下拉菜单 1）设臵Start Editing、Stop Editing 和 Sav e Edits 下拉Editor 菜单，单击 Start Editing 进入编辑状态；能在目标图层上...
