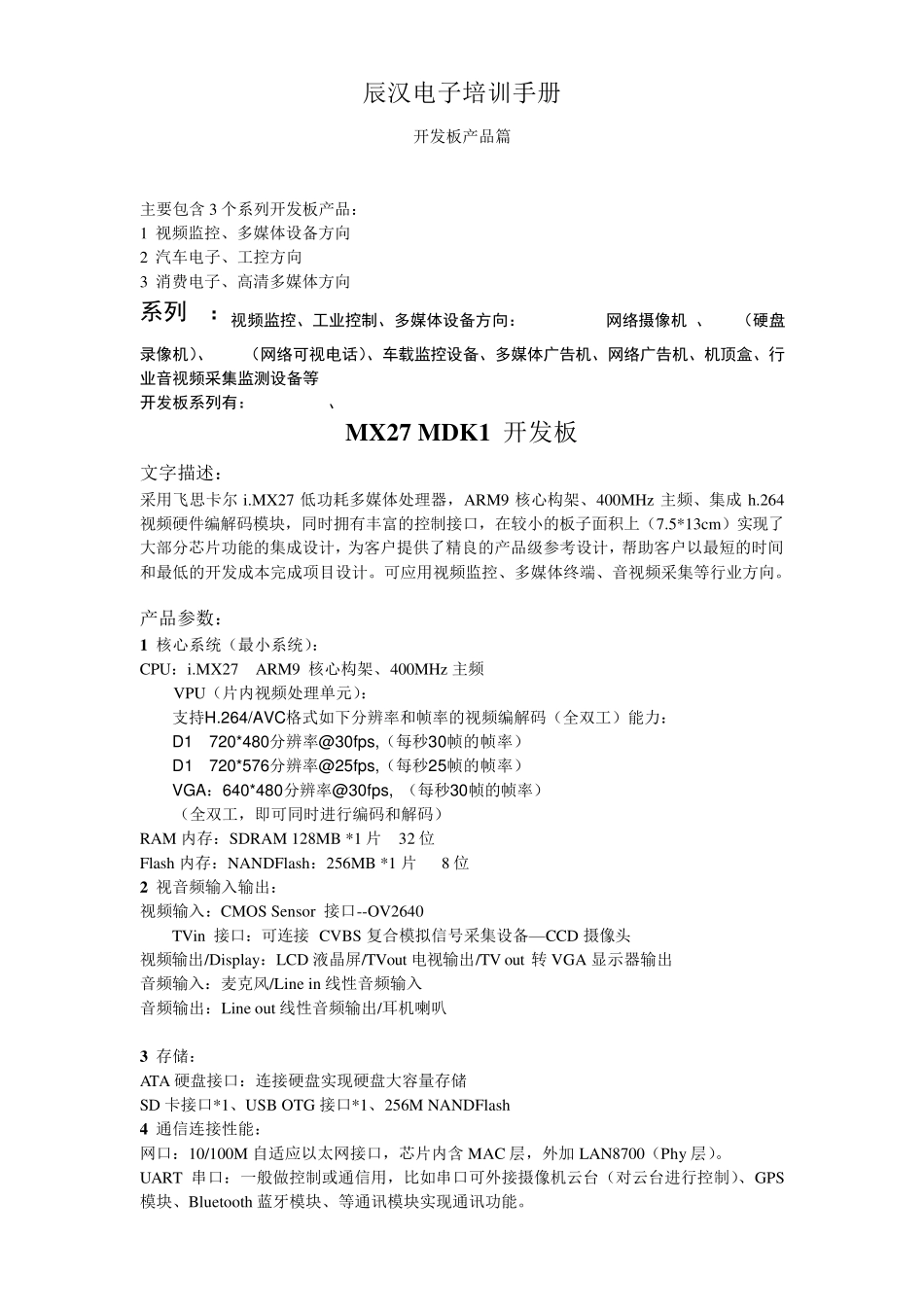

辰汉电子培训手册 开发板产品篇 主要包含3 个系列开发板产品： 1 视频监控、多媒体设备方向 2 汽车电子、工控方向 3 消费电子、高清多媒体方向 系列1：视频监控、工业控制、多媒体设备方向：IP Camera(网络摄像机)、DVR（硬盘录像机）、V2IP（网络可视电话）、车载监控设备、多媒体广告机、网络广告机、机顶盒、行业音视频采集监测设备等 开发板系列有：MX27 MDK1、MX27 MPK1 MX27 MDK1 开发板 文字描述： 采用飞思卡尔 i.MX27 低功耗多媒体处理器，ARM9 核心构架、400MHz 主频、集成 h.264视频硬件编解码模块，同时拥有丰富的控制接口，在较小的板子面积上（7.5*13cm）实现了大部分芯片功能的集成设计，为客户提供了精良的产品级参考设计，帮助客户以最短的时间和最低的开发成本完成项目设计。可应用视频监控、多媒体终端、音视频采集等行业方向。 产品参数： 1 核心系统（最小系统）： CPU：i.MX27 ARM9 核心构架、400MHz 主频 VPU（片内视频处理单元）： 支持H.264/AVC格式如下分辨率和帧率的视频编解码（全双工）能力： D1 720*480分辨率@30fps,（每秒30帧的帧率） D1 720*576分辨率@25fps,（每秒25帧的帧率） VGA：640*480分辨率@30fps, （每秒30帧的帧率） （全双工，即可同时进行编码和解码） RAM 内存：SDRAM 128MB *1 片 32 位 Flash 内存：NANDFlash：256MB *1 片 8 位 2 视音频输入输出： 视频输入：CMOS Sensor 接口--OV2640 TVin 接口：可连接 CVBS 复合模拟信号采集设备—CCD 摄像头 视频输出/Display：LCD 液晶屏/TVout 电视输出/TV out 转 VGA 显示器输出 音频输入：麦克风/Line in 线性音频输入 音频输出：Line out 线性音频输出/耳机喇叭 3 存储： ATA 硬盘接口：连接硬盘实现硬盘大容量存储 SD 卡接口*1、USB OTG 接口*1、256M NANDFlash 4 通信连接性能： 网口：10/100M 自适应以太网接口，芯片内含MAC 层，外加 LAN8700（Phy 层）。 UART 串口：一般做控制或通信用，比如串口可外接摄像机云台（对云台进行控制）、GPS模块、Bluetooth 蓝牙模块、等通讯模块实现通讯功能。 Wi-Fi：可搭载USB Wifi 模块或SD Wifi 模块实现无线传输 3G：可通过USB 接口外接3G 模块 FM 收音机模块，本开发也集成了FM 收音机模块。 板子硬件介绍： MX27 MDK1 硬件包括 3 部分：主板+LCD 板（含 3.5 寸 LCD 触摸屏）+Debu ...
