ASPRN教程5其他补充

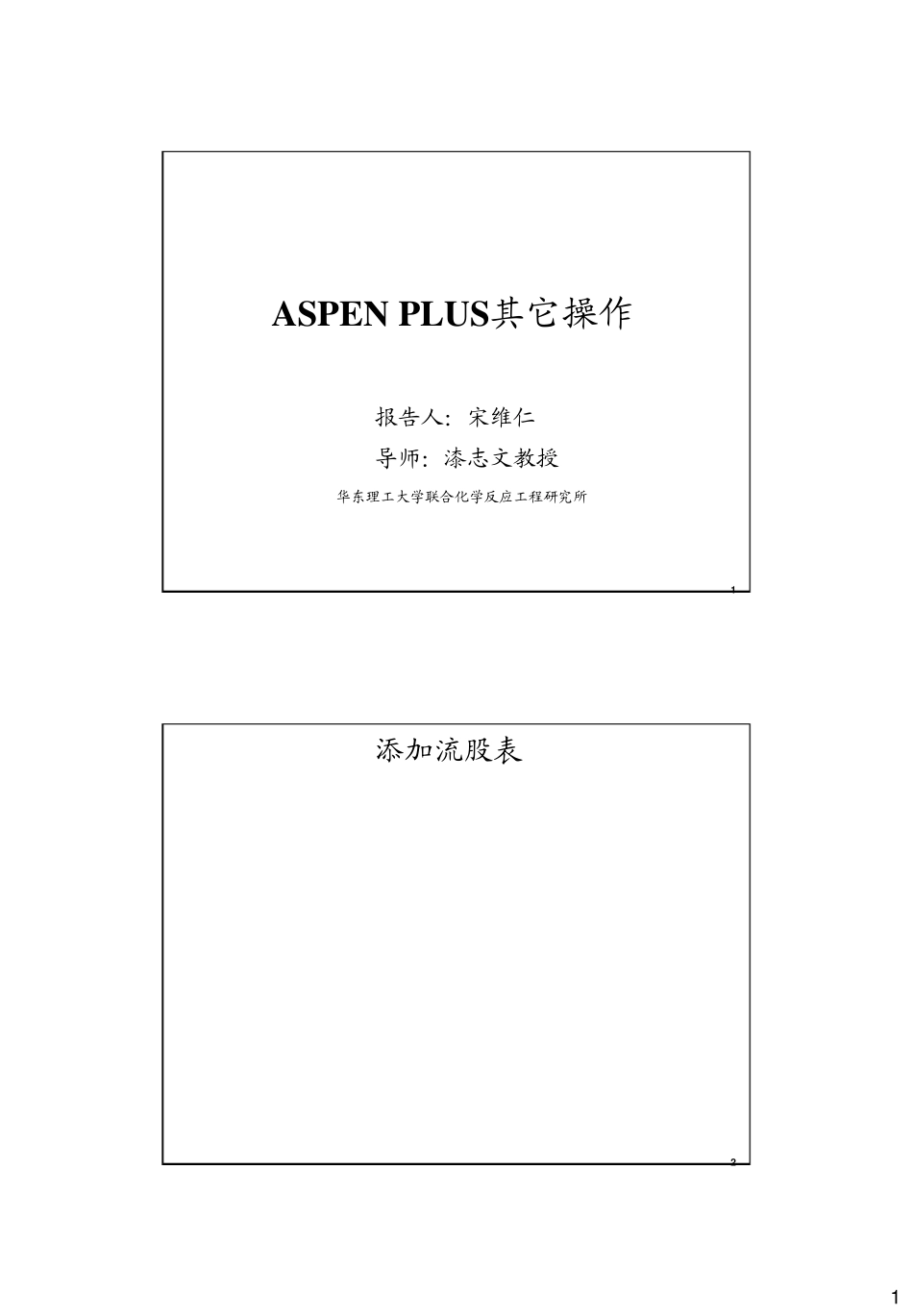

11ASPEN PLU S其它操作报告人：宋维仁导师：漆志文教授华东理工大学联合化学反应工程研究所2添加流股表231.点击查看结果2.在Results Summary中选择Streams选项，会在右边显示所有流股信息。3.如果你想选择只显示某一流股，则在Display页选择Streams项，再在每列上部的列表中选择所关注的流股。添加流股表4在此可以选择显示结果的格式。点击Stream Table即可把流股表添加到流程图中。添加流股表35这个表是按打印规格设置的。因此，如果你无法在屏幕上读出它的内容，可以将它扩大，或者改变它的尺寸。(如何改变？-改变字体大小）添加流股表6添加图形对象47添加绘图工具栏添加图形对象8绘图工具栏，点击上面的图形，就可以在流程图上添加图形对象。添加图形对象59可以选择图形的线形、颜色等。也可单击右键，然后单击Fill，就可以给图形添加填充颜色。添加图形对象10选中图形对象，单击右键，选择Attach，然后再单击流程图中某一模块，这样就可以建立模块和图形的连接。以后在移动模块的同时，图形也跟着移动，而且二者保持相对位置不变。添加图形对象611添加文本对象单击这个图标，就可以在流程图中添加文本。在此，可以改变文本的格式12添加文本对象713同样也可以建立文本对象与某一模块或某一流股的连接。添加文本对象14也可修改文本对象内容添加文本对象815显示全局数据全局数据是由各个流股的模拟结果和计算负荷或功率的各个模块的模拟结果组成。在流程图上可以直接显示出下列全局数据：16这是一个打开了全局数据的工艺流程窗口，其中列出了每股流股的温度、压力和流率。下面我就演示一下如何操作。显示全局数据917显示全局数据18点击Results View ，在Stream Results上选上要显示的项目。显示全局数据1019创建工艺流程图（PFD）Aspen Plus有一个特殊的Process Flow Diagram（工艺流程图）方式，可让你根据你的模拟结果创建定制的图，在这种方式中，你可以只为绘图的目的而向流程中添加单元操作图标或者从流程中删除单元操作图标。为什么要用PFD方式来改变流程的连接呢？因为在模拟流程中，你可能需要用多个单元操作模块来模拟装置的一个设备。如一个有液相产品和排气的反应器可能需要Rstoic反应器和Flash2模块来模拟。在报告中，只需要用一个单元操作图标来代表装置中的该单元。从另一方面来说，有些设备在模拟流程中可能不需要明确的被模拟。如泵在模拟流程中就很少模拟，压力变化可以忽略或者放到另一单元操作模块中。20创建工艺流...
