AT89S52_SFR_MapAT89S52单片机内存模型

AT89S52_SFR_MapAT89S52单片机内存模型_第1页
1/6
AT89S52_SFR_MapAT89S52单片机内存模型_第2页
2/6
AT89S52_SFR_MapAT89S52单片机内存模型_第3页
3/6

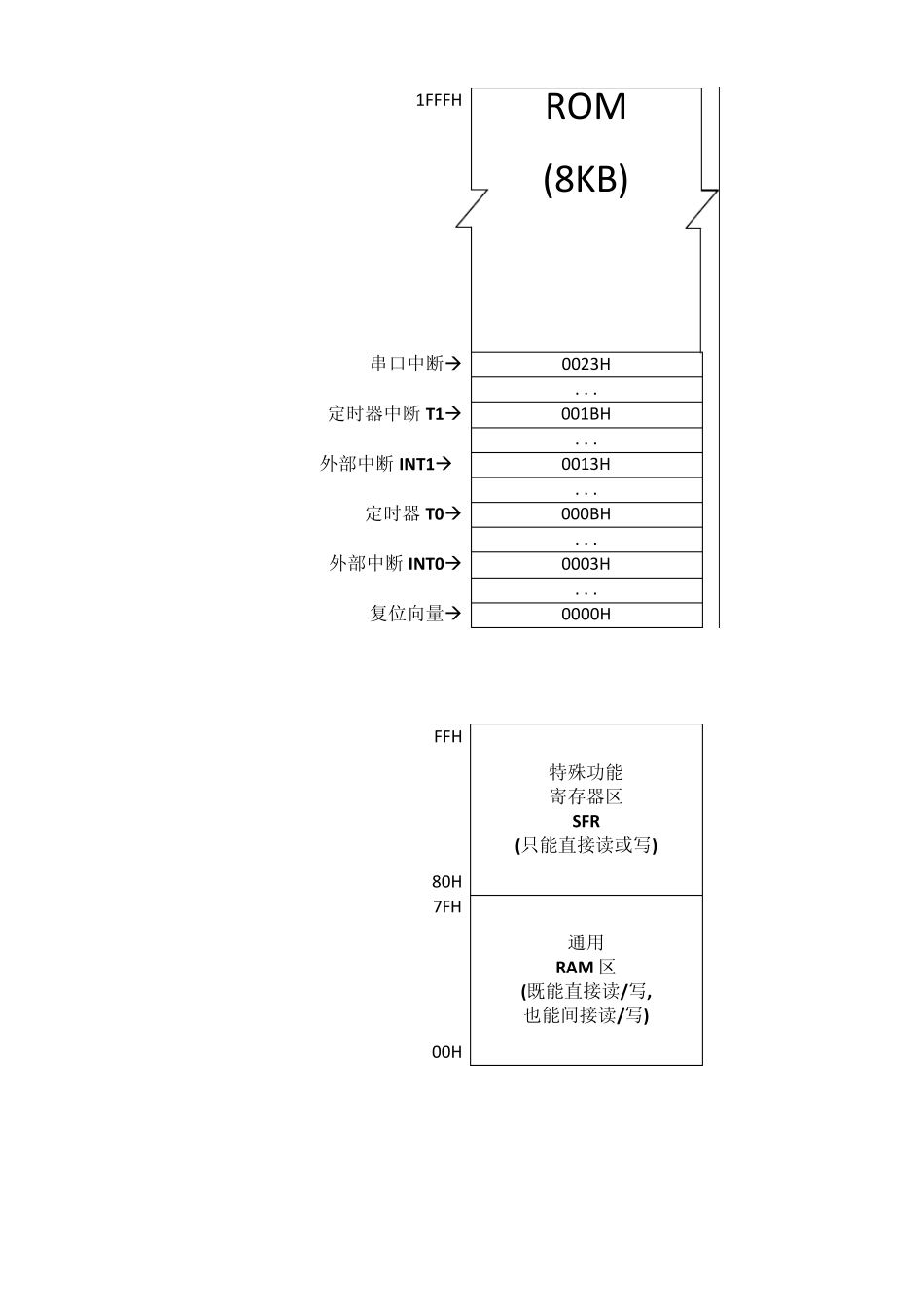

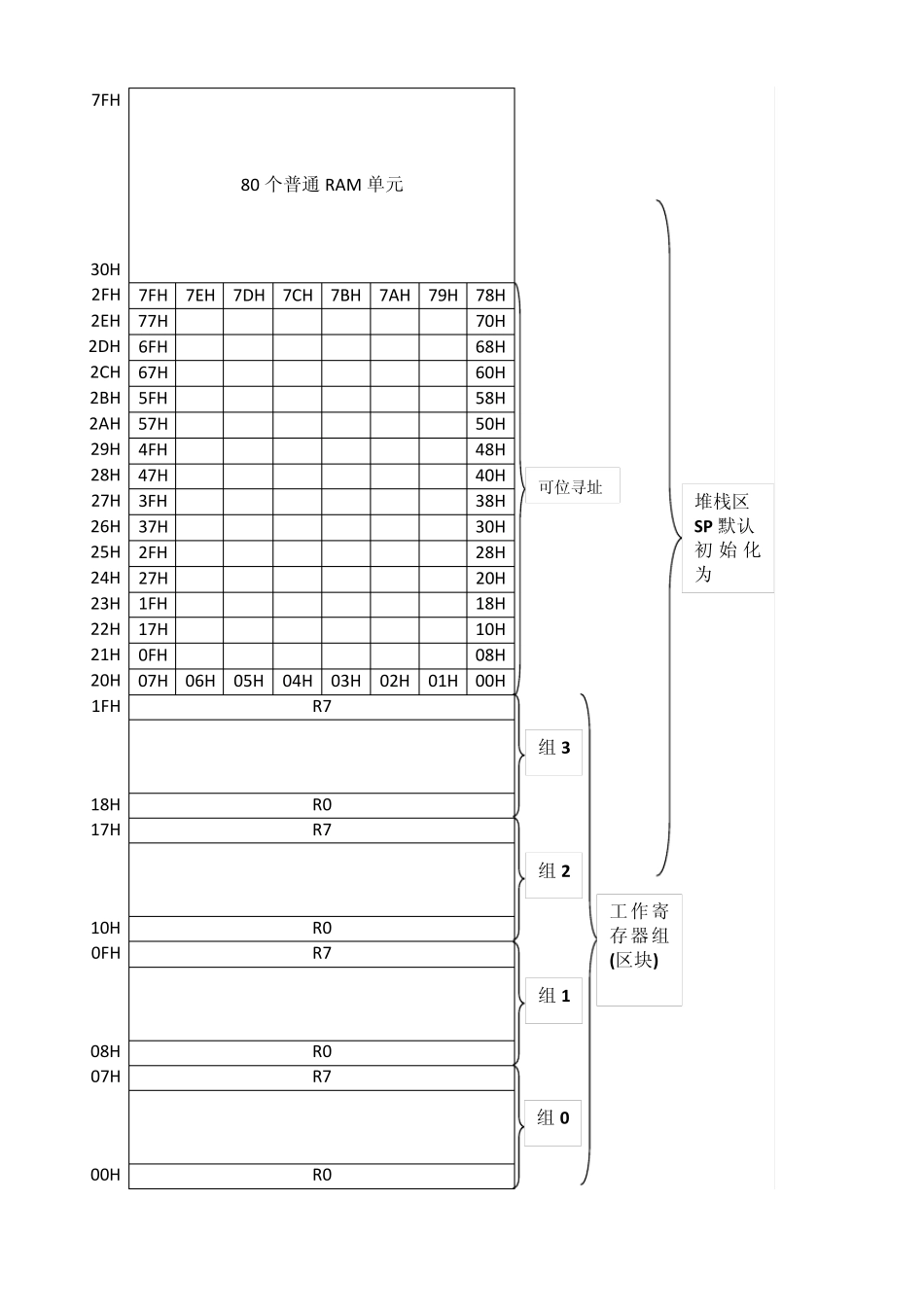

1FFFH ROM (8KB) 串口中断 0023H . . . 定时器中断 T1 001BH . . . 外部中断 INT1 0013H . . . 定时器 T0 000BH . . . 外部中断 INT0 0003H . . . 复位向量 0000H FFH 80H 特殊功能 寄存器区 SFR (只能直接读或写) 7FH 00H 通用 RAM 区 (既能直接读/写, 也能间接读/写) 7FH 30H 80 个普通 RAM 单元 2FH 7FH 7EH 7DH 7CH 7BH 7AH 79H 78H 2EH 77H 70H 2DH 6FH 68H 2CH 67H 60H 2BH 5FH 58H 2AH 57H 50H 29H 4FH 48H 28H 47H 40H 27H 3FH 38H 26H 37H 30H 25H 2FH 28H 24H 27H 20H 23H 1FH 18H 22H 17H 10H 21H 0FH 08H 20H 07H 06H 05H 04H 03H 02H 01H 00H 1FH R7 … 18H R0 17H R7 … 10H R0 0FH R7 … 08H R0 07H R7 … 00H R0 组 3 可位寻址 组 2 组 1 组 0 工作寄存器组(区块) 堆栈区 SP 默认 初 始 化为 AT89S52 SFR Map and Reset Valu es 0F8H 0FFH 0F0H B 00000000 0F7H 0E8H 0EFH 0E0H ACC 00000000 0E7H 0D8H 0DFH 0D0H PSW 00000000 0D7H 0C8H T2CON 00000000 T2MOD XXXXXX00 RCAP2L 00000000 RCAP2H 00000000 TL2 00000000 TH2 00000000 0CFH 0C0H 0C7H 0B8H IP XX000000 0BFH 0B0H P3 11111111 0B7H 0A8H IE 0X000000 0AFH 0A0H P2 11111111 AUXR1 XXXXXXX0 WDTRST XXXXXXXX 0A7H 98H SCON 00000000 SBUF XXXXXXXX 9FH 90H P1 11111111 97H 88H TCON 00000000 TMOD 00000000 TL0 00000000 TL1 00000000 TH0 00000000 TH1 00000000 AUXR XXX00XX0 8FH 80H P0 11111111 SP 00000111 DP0L 00000000 DP0H 00000000 DP1L 00000000 DP1H 00000000 PCON 0XXX0000 87H 注:灰底格的寄存器为可位寻址得寄存器,位地址为以对应的寄存器地址为开头的连续地8 位二进制位,如:P0 的8 个位地址为80H、81H、82H、83H、84H、85H、86H、87H(由低到高) (T0 & T1 Related Registers) 寄存器名 寄存器符号 寄存器地址 寄存器内容 复位值 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0 定时控制器 TCON 88H TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 00H 定时方式寄存器 TMOD 89H GATE /C T M1 M0 GATE /C T M1 M0 00H T0 低字节...
