AT89S52单片机485通讯开发板原理图及PCB图

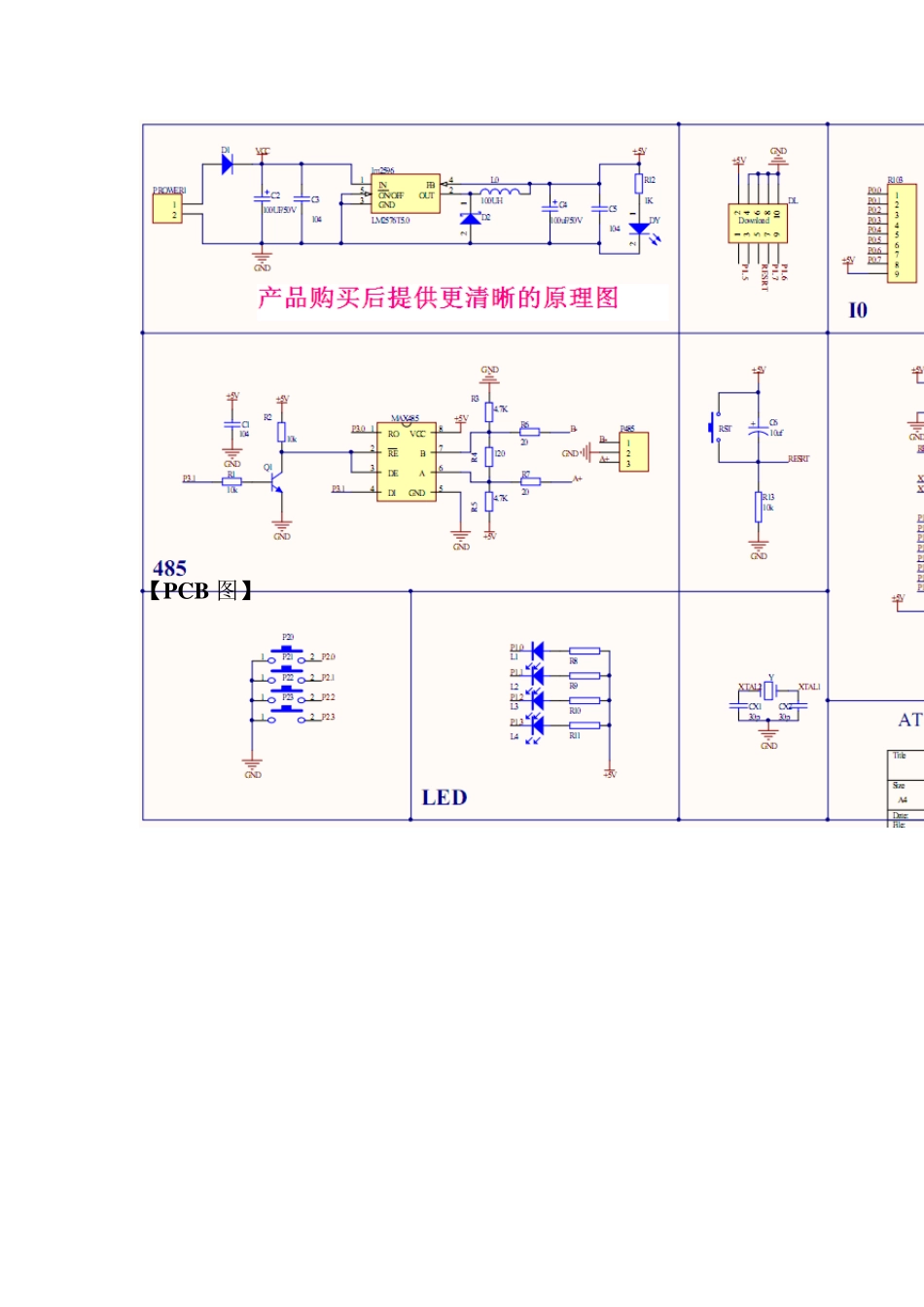

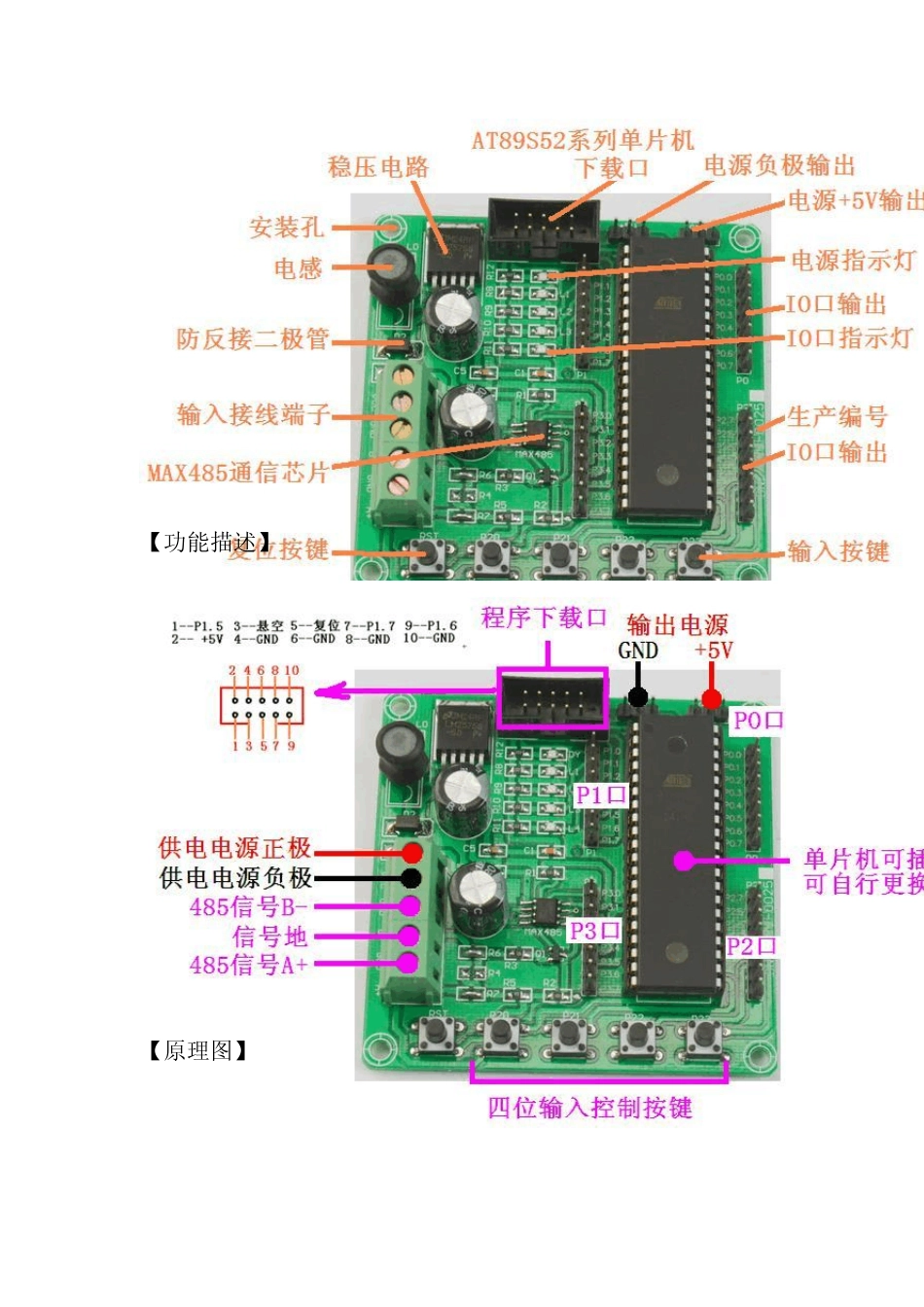

AT89S52 单片机485 通讯开发板使用手册 【简要说明】 一、 尺寸：长 72mmX宽 72mmX高 12mm 二、 主要芯片：AT89S52，MAX485 三、 工作电压：6V至 40V,功耗小于 1W 四、 特点：1、具有稳压电路，输入电压广，具有电源指示灯。 2、具有 485通信。 3、单片机标准十针下载接口。（可使用并口下载线和 U SB 下载线下载） 4、支持波特率 2400 4800 9600 19200 5、采用的按键，机械寿命长。 6、单片机编程，客户可以自己更改，提供参考程序 7、所以 I/O 口以引出。 8、具有系统复位按键 9、P2口四位按键输入 10、P1口四位信号灯指示 11、通过编程可以实现与 485设备之间直接通信 12、板子静态功耗小于 1W 13、具有续流保护 14、具有电磁抗干扰能力 15、板子稳定工作可靠 16、板子可安装在 DIN导轨上面 17、标准的 11.0592M晶振(晶振在单片机下面)。 18、端子采用螺旋压接端子 19、工作温度-40度至 +70度 20、工作湿度 40% ~ 80%RH 使用说明： 【标注说明】 【功能描述】 【原理图】 【PCB 图】 【元件清单】 【应用举例】 【源代码程序】 /******************************************************************** 汇诚科技 实现功能:此版配套测试程序 使用芯片：AT89S52 晶振：11.0592MHZ 波特率：9600 编译环境：Keil 作者：zhangxinchunleo 【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！ /******************************************************************** 程序说明： 1、所有 IO 口流水灯 3 次。 2、所有 IO 口闪烁输出 5 次。 3、按下 P2.0 按键点亮 P1.0 灯，按下 P2.1 按键点亮 P1.1 灯，按下 P2.2 按键点亮 P1.2 灯，按下 P2.3 按键点亮 P1.3 灯， 4、接收串口发送的数据再返回原值。 ********************************************************************/ #include //库文件 #define uchar unsigned char//宏定义无符号字符型 #define uint unsigned int //宏定义无符号整型 sbit P10=P1^0; sbit P11=P1^1; sbit P12=P1^2; sbit P13=P1^3; sbit P20=P2^0; sbit P21=P2^1; sbit P22=P2^2; sbit P23=P2^3; /******************************************************************** 初始定义 *********************************************************************/ uch...
