Atlas控制器操作说明

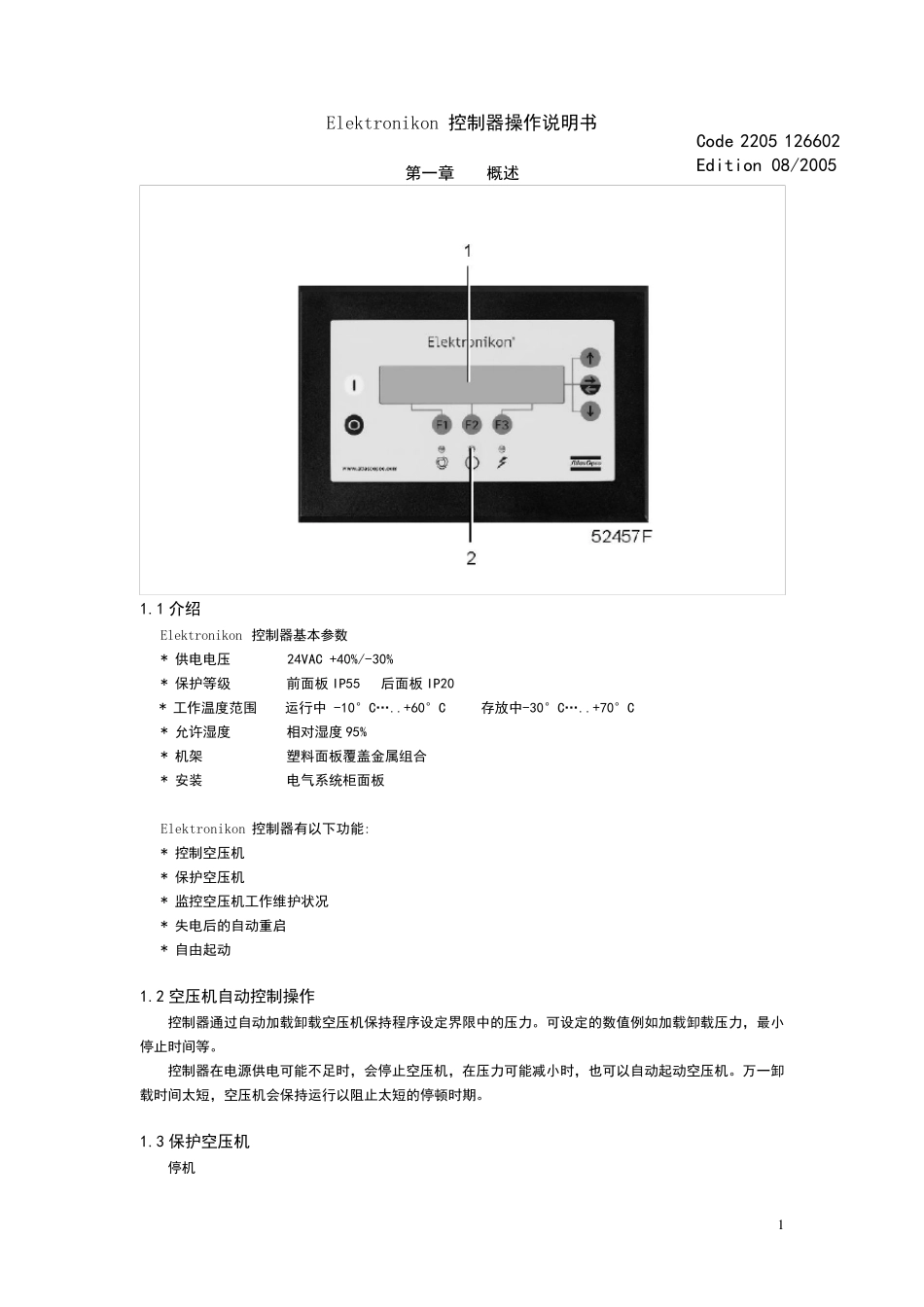

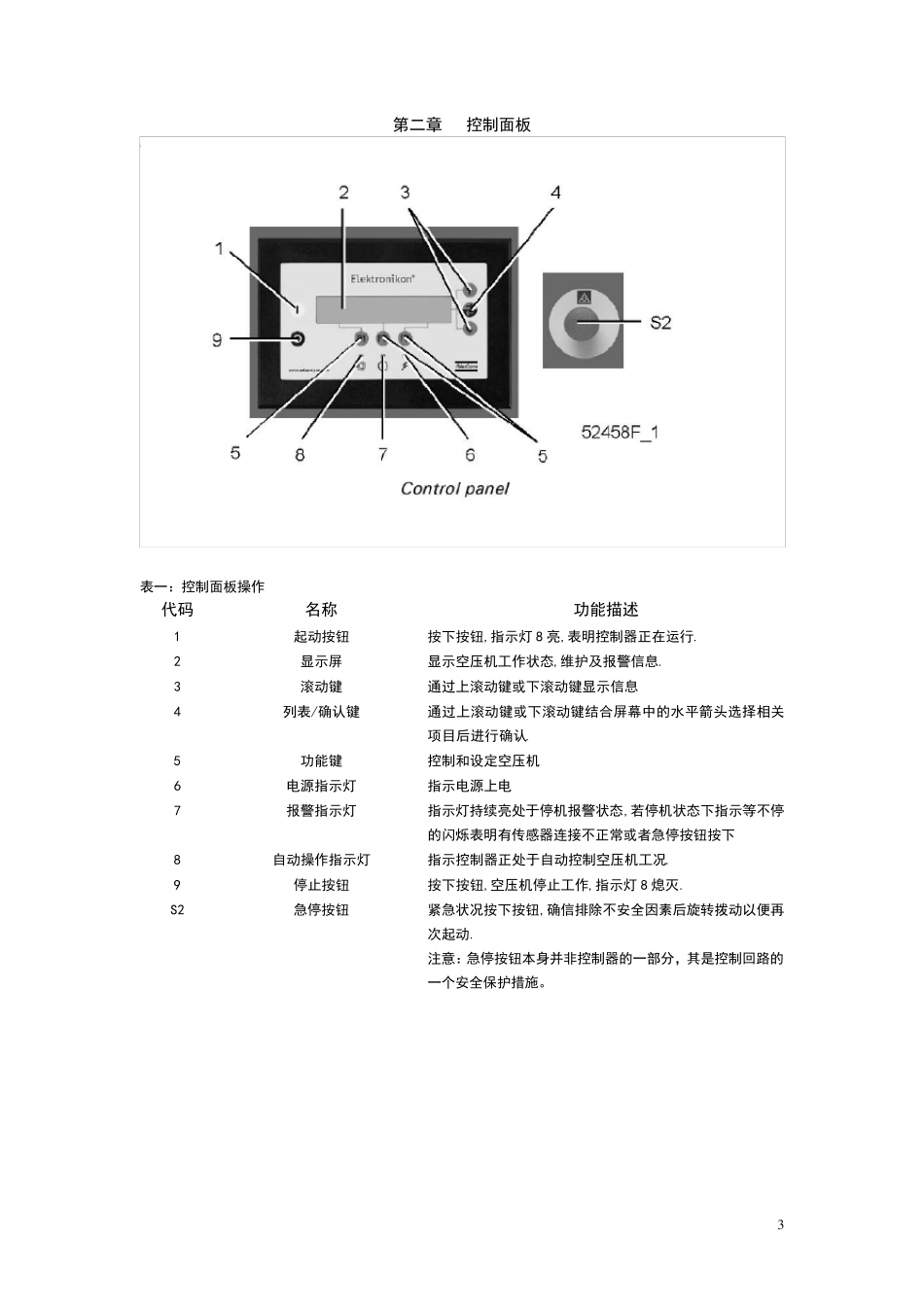

1 Elektronikon 控制器操作说明书 第一章 概述 1.1 介绍 Elektronikon 控制器基本参数 * 供电电压 24VAC +40%/-30% * 保护等级 前面板IP55 后面板IP20 * 工作温度范围 运行中 -10°C…..+60°C 存放中-30°C…..+70°C * 允许湿度 相对湿度95% * 机架 塑料面板覆盖金属组合 * 安装 电气系统柜面板 Elektronikon 控制器有以下功能: * 控制空压机 * 保护空压机 * 监控空压机工作维护状况 * 失电后的自动重启 * 自由起动 1.2 空压机自动控制操作 控制器通过自动加载卸载空压机保持程序设定界限中的压力。可设定的数值例如加载卸载压力，最小停止时间等。 控制器在电源供电可能不足时，会停止空压机，在压力可能减小时，也可以自动起动空压机。万一卸载时间太短，空压机会保持运行以阻止太短的停顿时期。 1.3 保护空压机 停机 Code 2205 126602 Edition 08/2005 2 几个传感器提供给空压机进行检测。假若这些测量值超出了控制器设定的停机警戒线，空压机将被停下。同时屏幕 1 将会立即显示停机消息，以及报警灯 2 将会闪动。 停机报警 停机报警警戒线是可设定的，低于最低停机警戒线的报警届限。假若传感器测量值超出了控制器设定的停机报警警戒线，屏幕 1 将会立即显示报警消息，以及报警灯 2 将会闪动。 报警信息会很快随着报警条件的消失而消失。 失电后的自动重启 控制器固化了空压机失电后的自动重启功能，根据需要设置将该功能激活。 自由起动 给予起动命令后（通过控制器自动起动或是手动起动），进入自由起动操作。 3 第 二 章 控 制 面 板 表 一 ： 控 制 面 板 操 作 代 码 名 称 功 能 描 述 1 起 动 按 钮 按 下 按 钮 ,指 示 灯 8 亮 ,表 明 控 制 器 正 在 运 行 . 2 显 示 屏 显 示 空 压 机 工 作 状 态 ,维 护 及 报 警 信 息 . 3 滚 动 键 通 过 上 滚 动 键 或 下 滚 动 键 显 示 信 息 4 列 表 /确 认 键 通 过 上 滚 动 键 或 下 滚 动 键 结 合 屏 幕 中 的 水 平 箭 头 选 择 相 关项 目 后 进 行 确 认 . 5 功 能 键 控 制 和 设 定 空 压 机 6 电 源 指 示 灯 指 示 电 源 上 电 7 报 警 指 示 灯 指 示 灯 持 续 亮 处 于 停 机 报 警 状 态 ,若 停 机 状 态 ...
