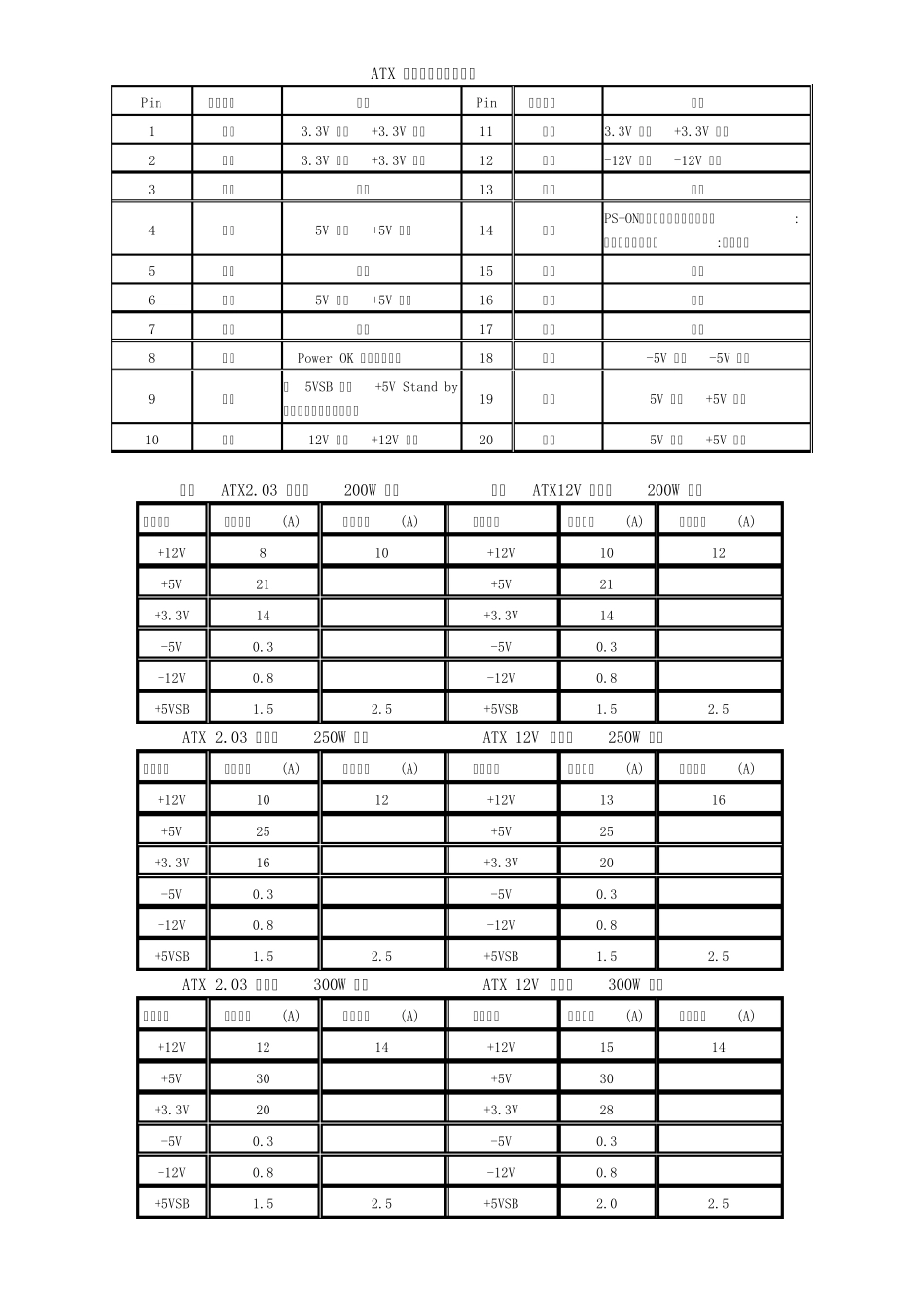

ATX 电源插座管脚功能表 Pin 导线颜色 功能 Pin 导线颜色 功能 1 橘黄 3.3V 提供 +3.3V 电源 11 橘黄 3.3V 提供 +3.3V 电源 2 橘黄 3.3V 提供 +3.3V 电源 12 兰色 -12V 提供 -12V 电源 3 黑色 地线 13 黑色 地线 4 红色 5V 提供 +5V 电源 14 绿色 PS-ON：电源启动信号。低电平:电源开启；高电平:电源关闭 5 黑色 地线 15 黑色 地线 6 红色 5V 提供 +5V 电源 16 黑色 地线 7 黑色 地线 17 黑色 地线 8 灰色 Power OK 电源正常工作 18 白色 -5V 提供 -5V 电源 9 紫色 ＋ 5VSB 提供 +5V Stand by 电源，供电源启动电路用 19 红色 5V 提供 +5V 电源 10 黄色 12V 提供 +12V 电源 20 红色 5V 提供 +5V 电源 符合 ATX2.03 标准的 200W 电源 符合 ATX12V 标准的 200W 电源 输出电压 最大电流(A) 峰值电流(A) 输出电压 最大电流(A) 峰值电流(A) +12V 8 10 +12V 10 12 +5V 21 +5V 21 +3.3V 14 +3.3V 14 -5V 0.3 -5V 0.3 -12V 0.8 -12V 0.8 +5VSB 1.5 2.5 +5VSB 1.5 2.5 ATX 2.03 标准的 250W 电源 ATX 12V 标准的 250W 电源 输出电压 最大电流(A) 峰值电流(A) 输出电压 最大电流(A) 峰值电流(A) +12V 10 12 +12V 13 16 +5V 25 +5V 25 +3.3V 16 +3.3V 20 -5V 0.3 -5V 0.3 -12V 0.8 -12V 0.8 +5VSB 1.5 2.5 +5VSB 1.5 2.5 ATX 2.03 标准的 300W 电源 ATX 12V 标准的 300W 电源 输出电压 最大电流(A) 峰值电流(A) 输出电压 最大电流(A) 峰值电流(A) +12V 12 14 +12V 15 14 +5V 30 +5V 30 +3.3V 20 +3.3V 28 -5V 0.3 -5V 0.3 -12V 0.8 -12V 0.8 +5VSB 1.5 2.5 +5VSB 2.0 2.5 通过上面的数据，我们发现了一个规律，即 +5V 的输出值的 10 倍，就大约是电源的额定功率。需要指出的是，这个方法对于 ATX2.03 和 ATX12V 1.1 版本的电源，估算是比较准确的，但随着 ATX12V 1.3 版本的推出，就不能再沿用这个方法，因为 1.3 版本的电源 +5V 有轻微的下降， +12V 的电流要提高了一些。如 250W 功率的电源， +5V 输出是 23A 。 电源的工作原理 ：简单的说把交流电网的电能转换为适合PC 机箱内配件使用的低压直流电，来驱动我们的设备。主要采用脉冲变压器耦合型开关稳压电源，主要的转换...
