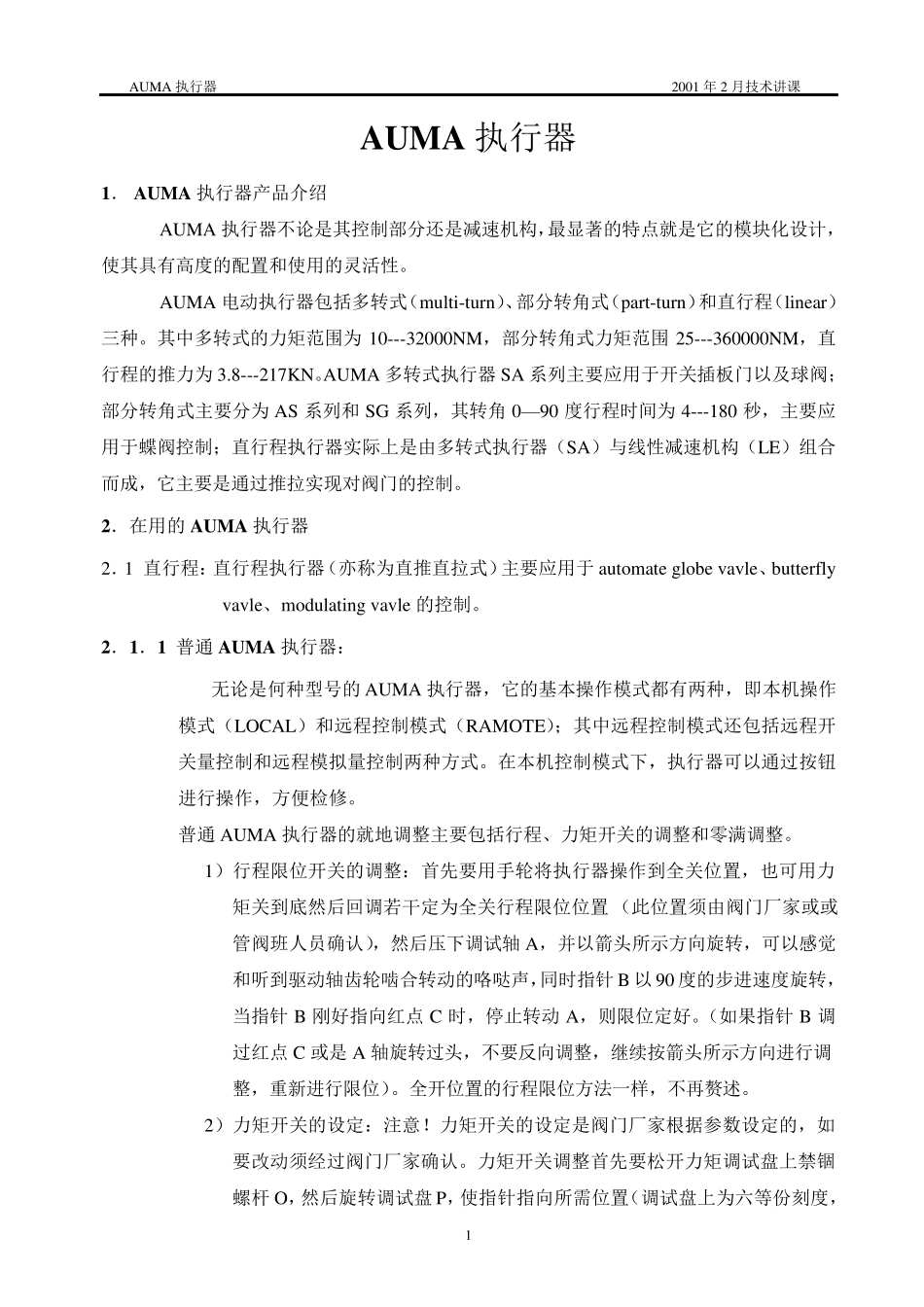

AUMA 执行器 2001 年2 月技术讲课 1 AUMA 执行器 1． AUMA 执行器产品介绍 AUMA 执行器不论是其控制部分还是减速机构，最显著的特点就是它的模块化设计，使其具有高度的配置和使用的灵活性。 AUMA 电动执行器包括多转式（mu lti-tu rn）、部分转角式（part-tu rn）和直行程（linear）三种。其中多转式的力矩范围为 10---32000NM，部分转角式力矩范围 25---360000NM，直行程的推力为 3.8---217KN。AUMA 多转式执行器SA 系列主要应用于开关插板门以及球阀；部分转角式主要分为 AS 系列和SG 系列，其转角 0—90 度行程时间为 4---180 秒，主要应用于蝶阀控制；直行程执行器实际上是由多转式执行器（SA）与线性减速机构（LE）组合而成，它主要是通过推拉实现对阀门的控制。 2．在用的AUMA 执行器 2．1 直行程：直行程执行器（亦称为直推直拉式）主要应用于 au tomate globe v av le、bu tterfly v av le、modu lating v av le 的控制。 2．1．1 普通 AUMA 执行器： 无论是何种型号的AUMA 执行器，它的基本操作模式都有两种，即本机操作模式（LOCAL）和远程控制模式（RAMOTE）；其中远程控制模式还包括远程开关量控制和远程模拟量控制两种方式。在本机控制模式下，执行器可以通过按钮进行操作，方便检修。 普通 AUMA 执行器的就地调整主要包括行程、力矩开关的调整和零满调整。 1）行程限位开关的调整：首先要用手轮将执行器操作到全关位置，也可用力矩关到底然后回调若干定为全关行程限位位置 （此位置须由阀门厂家或或管阀班人员确认），然后压下调试轴 A，并以箭头所示方向旋转，可以感觉和听到驱动轴齿轮啮合转动的咯哒声，同时指针 B 以 90 度的步进速度旋转，当指针 B 刚好指向红点C 时，停止转动A，则限位定好。（如果指针 B 调过红点C 或是A 轴旋转过头，不要反向调整，继续按箭头所示方向进行调整，重新进行限位）。全开位置的行程限位方法一样，不再赘述。 2）力矩开关的设定：注意！力矩开关的设定是阀门厂家根据参数设定的，如要改动须经过阀门厂家确认。力矩开关调整首先要松开力矩调试盘上禁锢螺杆 O，然后旋转调试盘 P，使指针指向所需位置（调试盘上为六等份刻度，AU MA 执行器 2001 年2 月技术讲课 2 代表整个力矩），设定完成后 ，拧紧螺旋O。力矩开关在整个行程内作为过载保护使用，调试结束后要保持操作盘清洁和螺栓拧紧。 3）反馈信号调整：...
