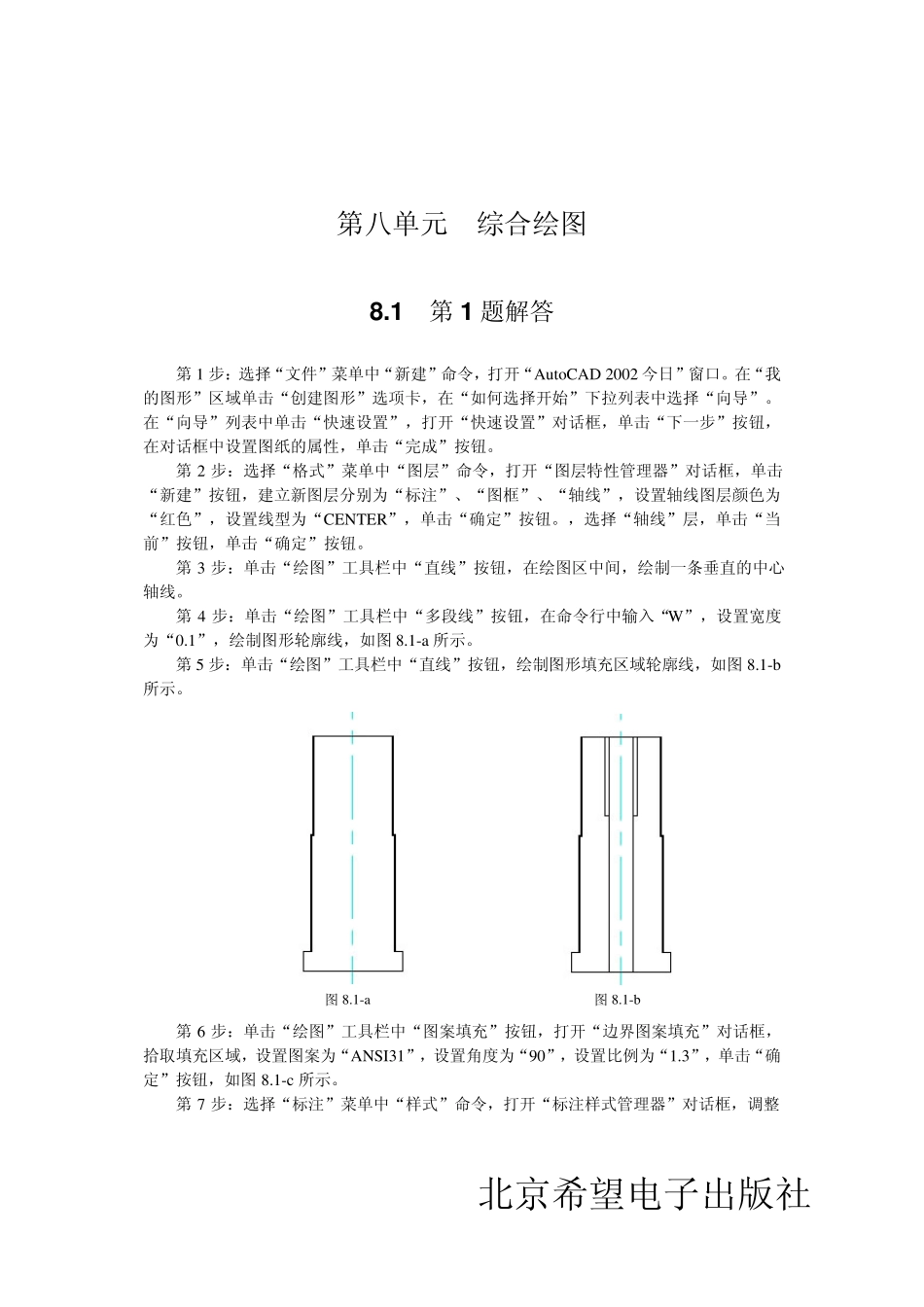

第八单元 综合绘图 8

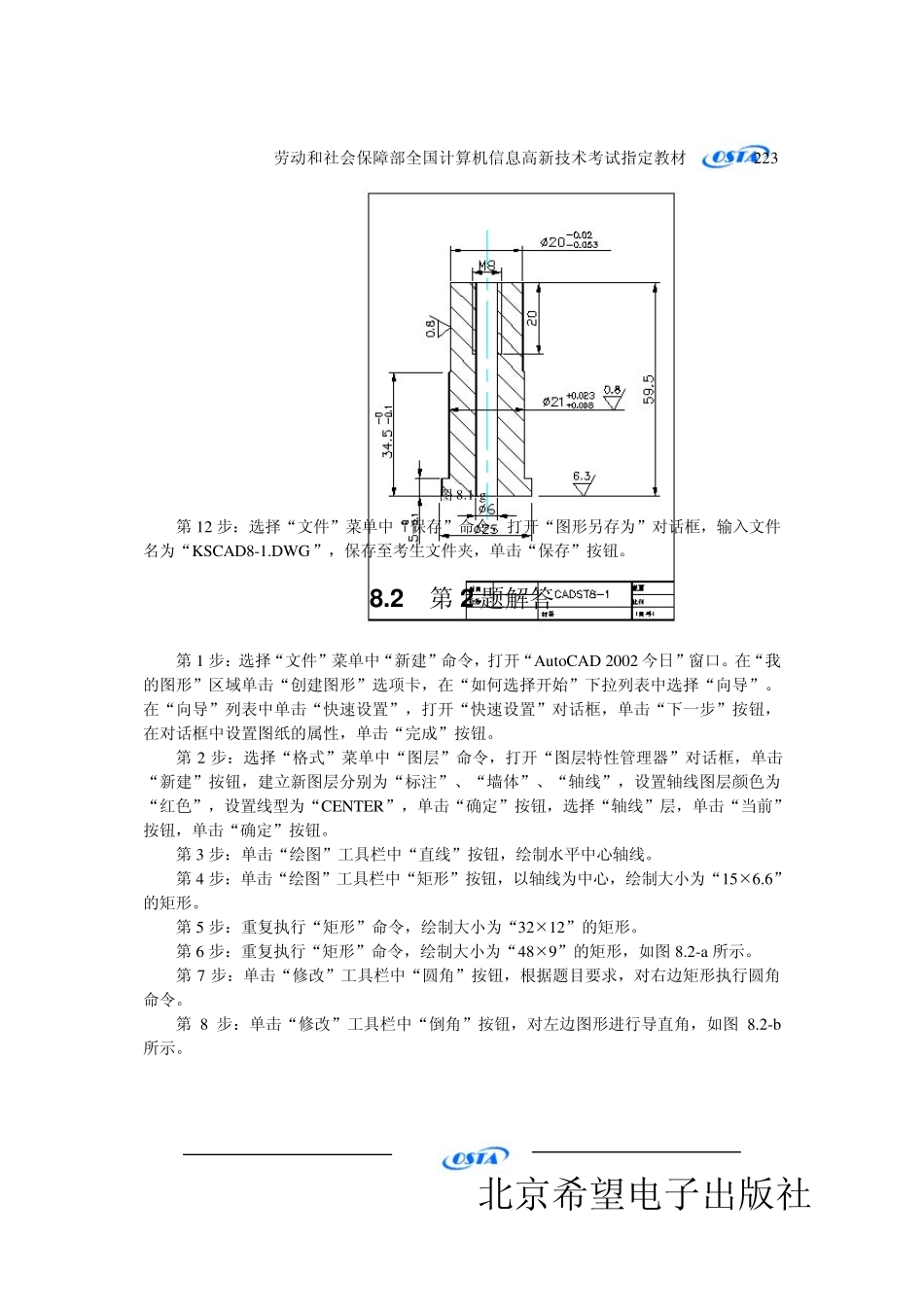

1 第1 题解答 第1 步：选择“文件”菜单中“新建”命令，打开“Au toCAD 2002 今日”窗口
在“我的图形”区域单击“创建图形”选项卡，在“如何选择开始”下拉列表中选择“向导”
在“向导”列表中单击“快速设置”，打开“快速设置”对话框，单击“下一步”按钮，在对话框中设置图纸的属性，单击“完成”按钮
第2 步：选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，单击“新建”按钮，建立新图层分别为“标注”、“图框”、“轴线”，设置轴线图层颜色为“红色”，设置线型为“CENTER”，单击“确定”按钮
，选择“轴线”层，单击“当前”按钮，单击“确定”按钮
第3 步：单击“绘图”工具栏中“直线”按钮，在绘图区中间，绘制一条垂直的中心轴线
第4 步：单击“绘图”工具栏中“多段线”按钮，在命令行中输入“W”，设置宽度为“0
1”，绘制图形轮廓线，如图8
1-a 所示
第5 步：单击“绘图”工具栏中“直线”按钮，绘制图形填充区域轮廓线，如图8
1-a 图8
1-b 第6 步：单击“绘图”工具栏中“图案填充”按钮，打开“边界图案填充”对话框，拾取填充区域，设置图案为“ANSI31”，设置角度为“90”，设置比例为“1
3”，单击“确定”按钮，如图8
1-c 所示

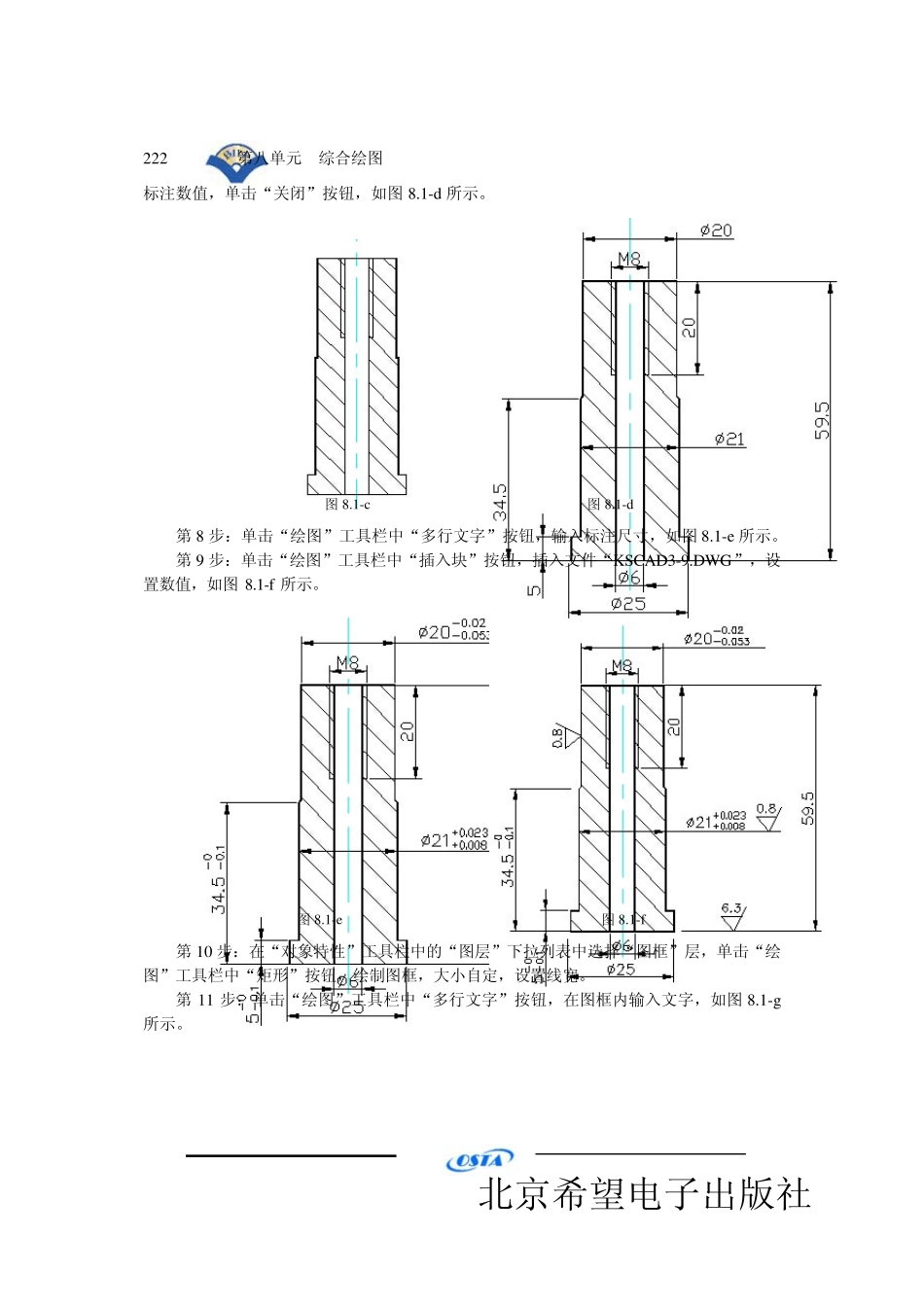

第7 步：选择“标注”菜单中“样式”命令，打开“标注样式管理器”对话框，调整北京希望电子出版社 222 第八单元 综合绘图 标注数值，单击“关闭”按钮，如图8
1-d 所示
1-c 图8
1-d 第8 步：单击“绘图”工具栏中“多行文字”按钮，输入标注尺寸，如图8
1-e 所示
第9 步：单击“绘图”工具栏中“插入块”按钮，插入文件“KSCAD3-9
DWG”，设置数值，如图8
1-f 所示
1-e 图8
1-f 第10 步：在“对象特性
