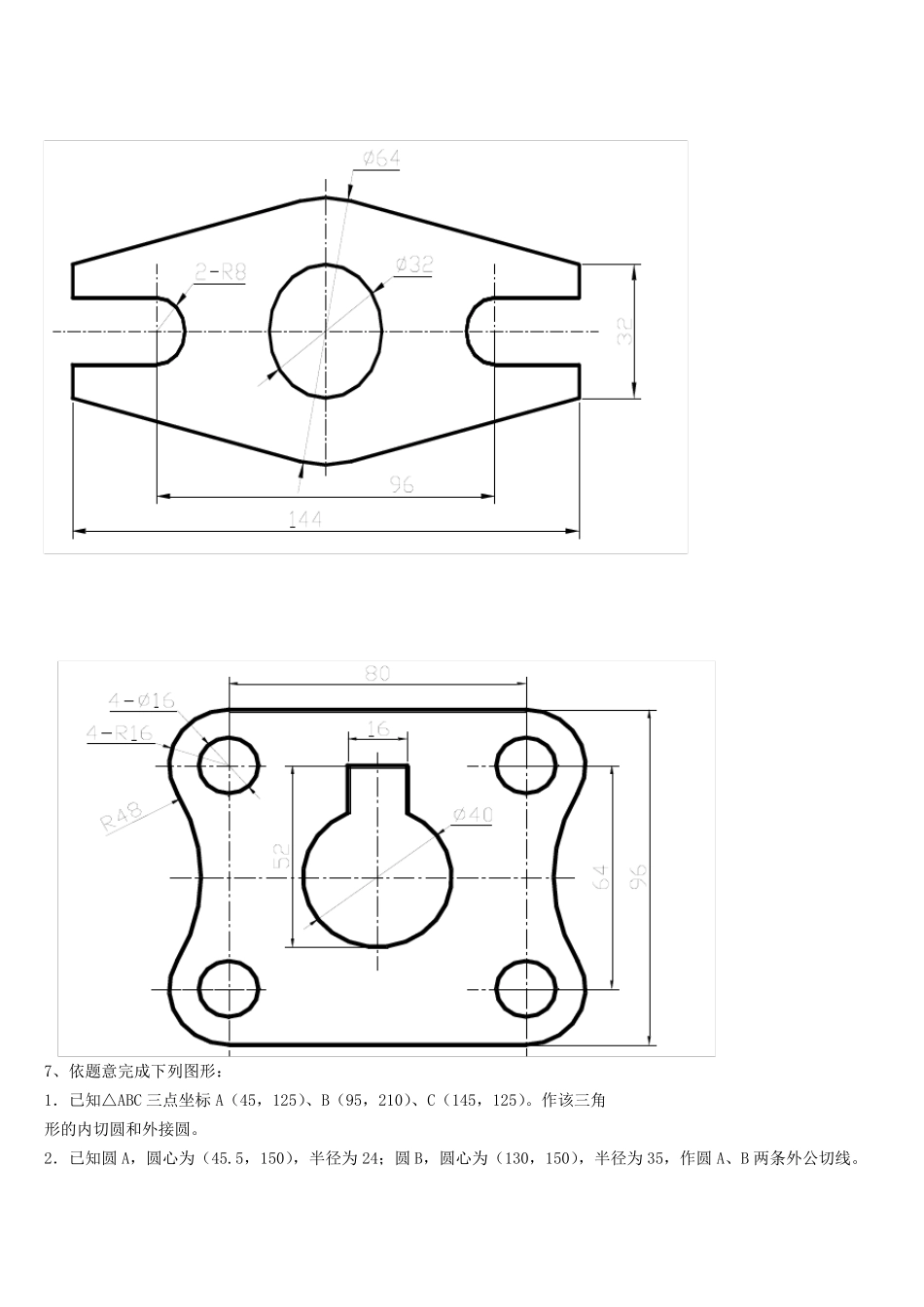

实训1 绘图命令操作（一） 1 .作一边长为5 0 的正六边形及内切圆与外接圆 2 . 3 . 4 . 利用块和等分的方式，绘制如下图所示的图形。已知边长为1 0 的正方形将半径为6 0 的圆等分成八等分，而且正方形的中心点落在圆周上。 5. ①掌握点、直线、参照线、圆、圆弧命令的使用； ②掌握图层特性管理对话框设置； ③掌握“正交“模式及“捕捉”模式的使用。 6. 按所给尺寸完成图形的绘制： ca0bfde 7、依题意完成下列图形： 1．已知△ABC 三点坐标 A（45，125）、B（95，210）、C（145，125）。作该三角 形的内切圆和外接圆。 2．已知圆 A，圆心为（45.5，150），半径为 24；圆 B，圆心为（130，150），半径为 35，作圆 A、B 两条外公切线。 3．以O（130，145）为圆心作一半径为50 的圆，过点A（30，145）分别作出切线AB 和AC。另作一圆分别相切于AB和AC，半径为20。 4．①过点A（45，55）和点B（130，195）作一条直线，过点A 作直线AC。已知AB=AC，∠BAC=45°，C 点在 B 点下方。②过点B 和点C 作一圆分别相切于直线AB 和AC。 5．过点A（115、210）、B（45、150）、C（150，105）作三角形，作出三角形三个角的角平分线（Bisect）查出三条角平分线交点的坐标。 8. 利用“多段线”命令绘制如下图所示的腰圆形图形。 9. 利用“多段线”命令绘制如下图所示的图形。已知 B 点和 D 点处的线宽均为 20，圆弧 DE 和圆弧 DF 均为半径为 30的半圆。 实训2 绘图命令操作（二） 〔目的要求〕: 1.掌握矩形、多边形、椭圆命令的使用。 2.掌握pline 命令的使用。 一、绘制（图 5-2）所示图形 二、依题意完成下列图形： 1．过点A（40，105）、B（165，190）两点作一矩形，以矩形的中心点为中心，以矩形的两边长为长短轴作一椭圆。 2．作出ABCDE 多段线。已知A 点坐标为（30，175），E点坐标为（130，120），A、B、C、D 四点在同一水平线上，线段AB 线宽为0，长度为40，线段BC 长度为30，B 点线宽为40，C 点线宽为0，线段CD 长度为30，D 点线宽为20，弧DE 的宽度为20，线段CD 在D 点与弧DE 相切。 3．以点（100，150）为中心，作一边长为40 的正方形，在该正方形的外边作两个正方形，外边的正方形四边的中点是里边的正方形的四个顶点。 4.以点（100，155）为圆心作半径为20 的圆，再作一半径为60 的同心圆。以圆心为中心，作两个互相正交的椭圆，椭圆短轴为小圆半径，长轴为...
