AutoCAD设计复习题及答案

AutoCAD设计复习题及答案_第1页
1/10
AutoCAD设计复习题及答案_第2页
2/10
AutoCAD设计复习题及答案_第3页
3/10

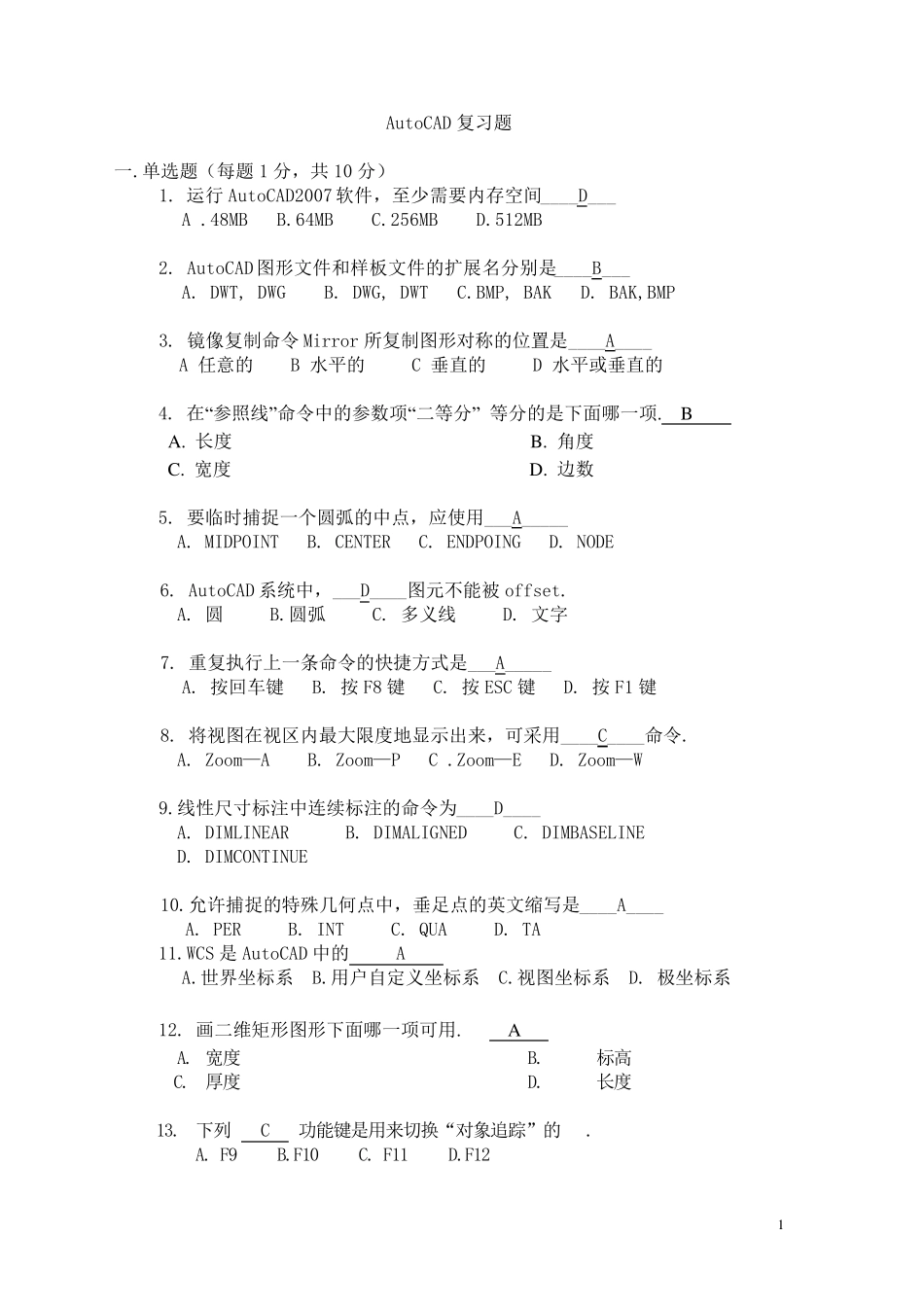

1 AutoCAD 复习题 一.单选题(每题1 分,共10 分) 1. 运行AutoCAD2007 软件,至少需要内存空间____D___ A .48MB B.64MB C.256MB D.512MB 2. AutoCAD图形文件和样板文件的扩展名分别是____B___ A. DWT, DWG B. DWG, DWT C.BMP, BAK D. BAK,BMP 3. 镜像复制命令Mirror 所复制图形对称的位置是____A____ A 任意的 B 水平的 C 垂直的 D 水平或垂直的 4. 在“参照线”命令中的参数项“二等分” 等分的是下面哪一项. B A. 长度 B. 角度 C. 宽度 D. 边数 5. 要临时捕捉一个圆弧的中点,应使用___A_____ A. MIDPOINT B. CENTER C. ENDPOING D. NODE 6. AutoCAD 系统中,___D____图元不能被offset. A. 圆 B.圆弧 C. 多义线 D. 文字 7. 重复执行上一条命令的快捷方式是___A_____ A. 按回车键 B. 按F8 键 C. 按ESC 键 D. 按F1 键 8. 将视图在视区内最大限度地显示出来,可采用____C____命令. A. Zoom—A B. Zoom—P C .Zoom—E D. Zoom—W 9.线性尺寸标注中连续标注的命令为____D____ A. DIMLINEAR B. DIMALIGNED C. DIMBASELINE D. DIMCONTINUE 10.允许捕捉的特殊几何点中,垂足点的英文缩写是____A____ A. PER B. INT C. QUA D. TA 11.WCS 是AutoCAD 中的 A A.世界坐标系 B.用户自定义坐标系 C.视图坐标系 D. 极坐标系 12. 画二维矩形图形下面哪一项可用. A A. 宽度 B. 标高 C. 厚度 D. 长度 13. 下列 C 功能键是用来切换“对象追踪”的 . A. F9 B.F10 C. F11 D.F12 2 14. 尺寸标注公用一条尺寸界线的是 A A. 基线标注 B.连续标注 C.引线标注 D. 公差标注 15. 显示控制(ZOOM)中的“全部”选项,它的意义是 A A.在图形窗口中显示所有的图形对象,即使有些对象超出了绘图界限范围. B. 恢复前一个视图. C.显示所有在绘图界限范围内的图形对象. D.从中心开始放大图形. 16. 设置文字在镜象时是否翻转的命令是 C A. MTEXT B. TEXTM C. MIRRTEXT D.TEXTMIRR 17. 设置填充模式为填充时,Fill 的值为 C A.0 B. 1 C.ON D. OFF 18. 绘制圆的命令的别名是 B A. Arc B. C C. B D. r 19. 画圆角的命令是 B A. Chamfer B. Fillet C. Trim D. Scale 20. 捕捉一线的端点,使用的命令是 B A. Mid B. End C. Edge D. Element 21.系统缺省的坐标系的...
