AutodeskInventor高级培训教程

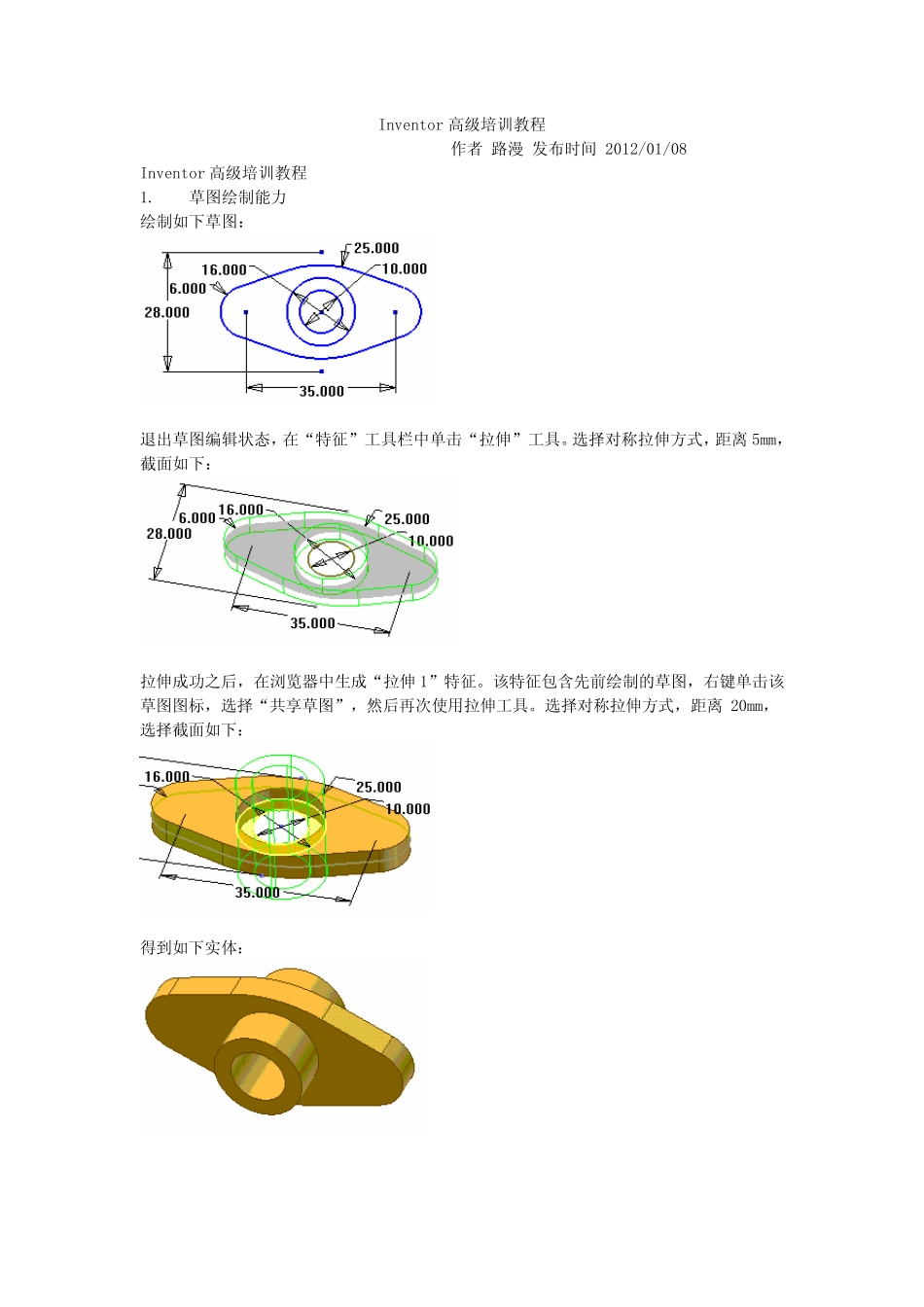

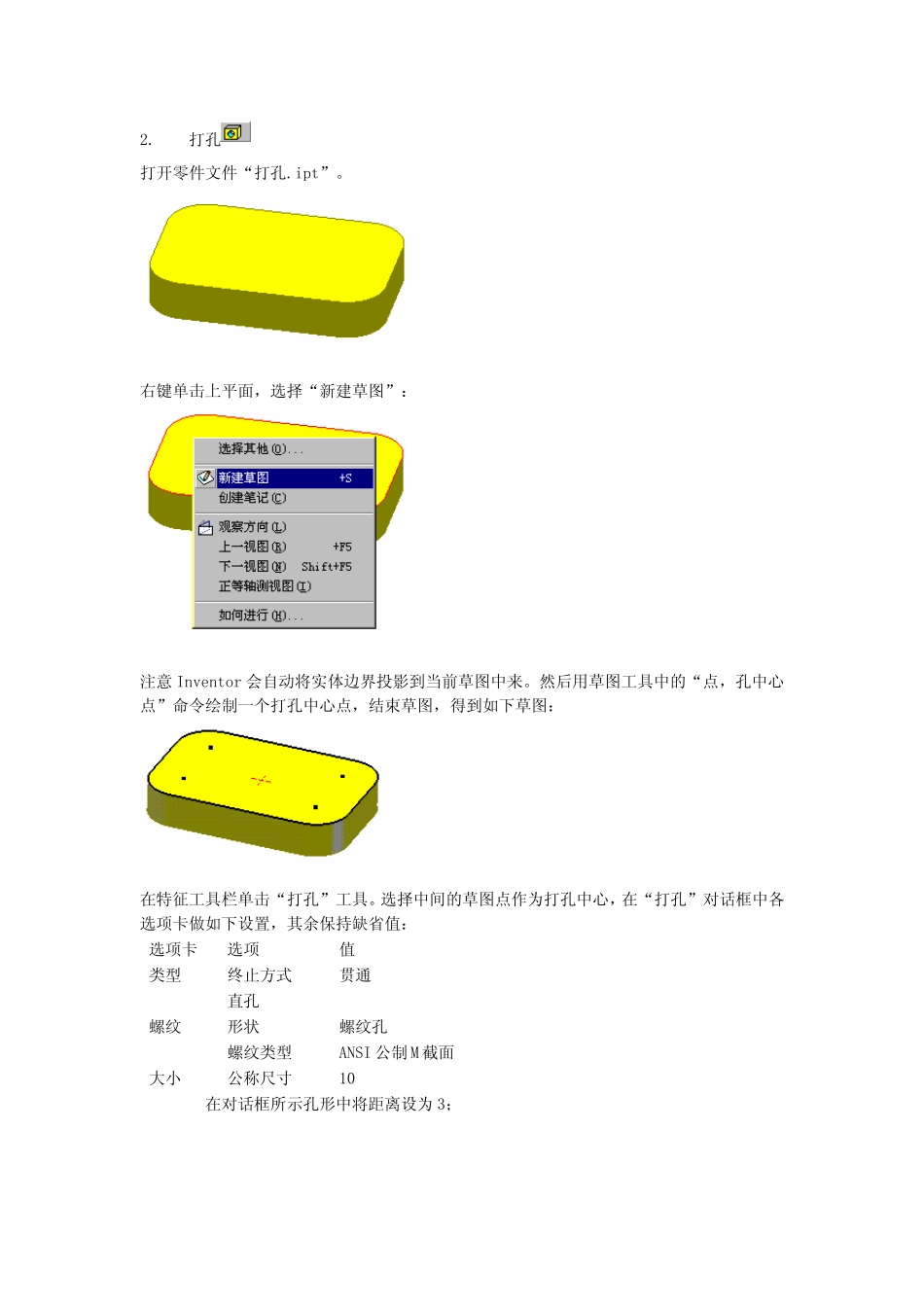

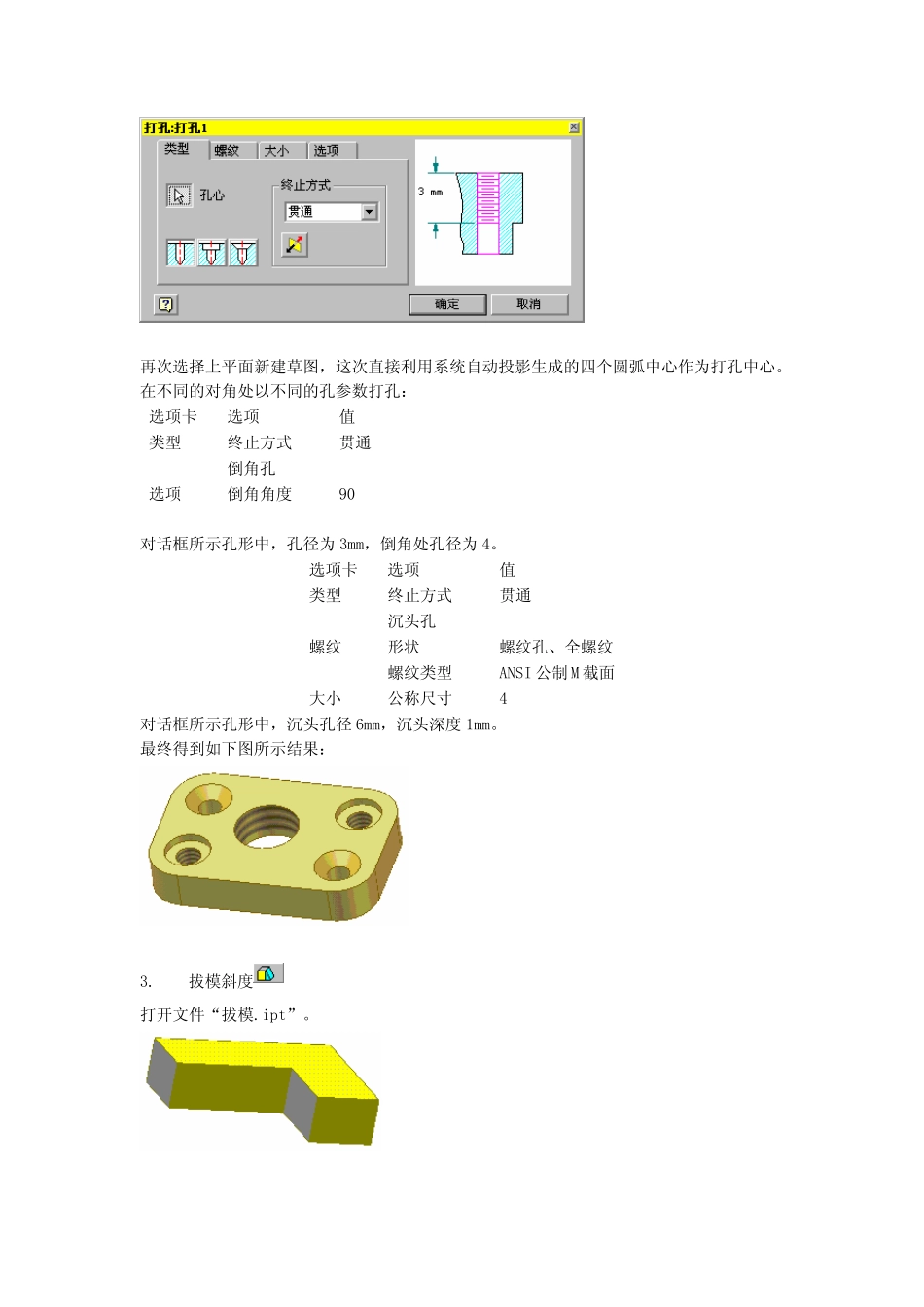

Inventor 高级培训教程 作者 路漫 发布时间 2012/01/08 Inventor 高级培训教程 1. 草图绘制能力 绘制如下草图： 退出草图编辑状态，在“特征”工具栏中单击“拉伸”工具。选择对称拉伸方式，距离 5mm，截面如下： 拉伸成功之后，在浏览器中生成“拉伸 1”特征。该特征包含先前绘制的草图，右键单击该草图图标，选择“共享草图”，然后再次使用拉伸工具。选择对称拉伸方式，距离 20mm，选择截面如下： 得到如下实体： 2. 打孔 打开零件文件“打孔.ipt”。 右键单击上平面，选择“新建草图”： 注意 Inventor 会自动将实体边界投影到当前草图中来。然后用草图工具中的“点，孔中心点”命令绘制一个打孔中心点，结束草图，得到如下草图： 在特征工具栏单击“打孔”工具。选择中间的草图点作为打孔中心，在“打孔”对话框中各选项卡做如下设置，其余保持缺省值： 选项卡 选项 值 类型 终止方式 通 贯 直孔 螺纹 形状 纹孔螺 螺纹类型 ANSI 公制 M 截面大小 公称尺寸 10 在对话框所示孔形中将距离设为 3； 再次选择上平面新建草图，这次直接利用系统自动投影生成的四个圆弧中心作为打孔中心。在不同的对角处以不同的孔参数打孔： 选项卡 选项 值 类型 终止方式 通 贯 倒角孔 选项 倒角角度 90 对话框所示孔形中，孔径为3mm，倒角处孔径为4。 选项卡 选项 值 类型 终止方式 贯通 沉头孔 螺纹 形状 螺纹孔、全螺纹 螺纹类型 ANSI 公制M 截面大小 公称尺寸 4 对话框所示孔形中，沉头孔径6mm，沉头深度1mm。 最终得到如下图所示结果： 3. 拔模斜度 打开文件“拔模.ipt”。 单击“拔模斜度”命令图标，如图指定“拔模方向”和“拔模面”，并指定“拔模角度”为5 deg。 确定后得到如下图所示结果： 4. 零件分割 打开零件文件“分割.ipt”。 在零件侧面新建草图，创建如下图形状的曲线草图作为分割零件的工具，然后退出草图编辑，将文件保存副本为“手机.ipt”，并打开该副本； 单击“零件分割”命令图标，在对话框中，选“零件分割”，然后指定分割工具为刚才绘制的曲线，指定要“去除”的一边。 分割之后，将文件保存副本为“上壳.ipt”文件。之后编辑刚才的分割特征，选择“去除”另外一侧，然后保存副本为“下壳”。这样，得到两个能够精确配合的零件： 5. 抽壳 打开零件文件“抽壳.ipt”： 单击抽壳命令图标，第一次抽壳 1mm，零件上表面为开口面，如图： ...
