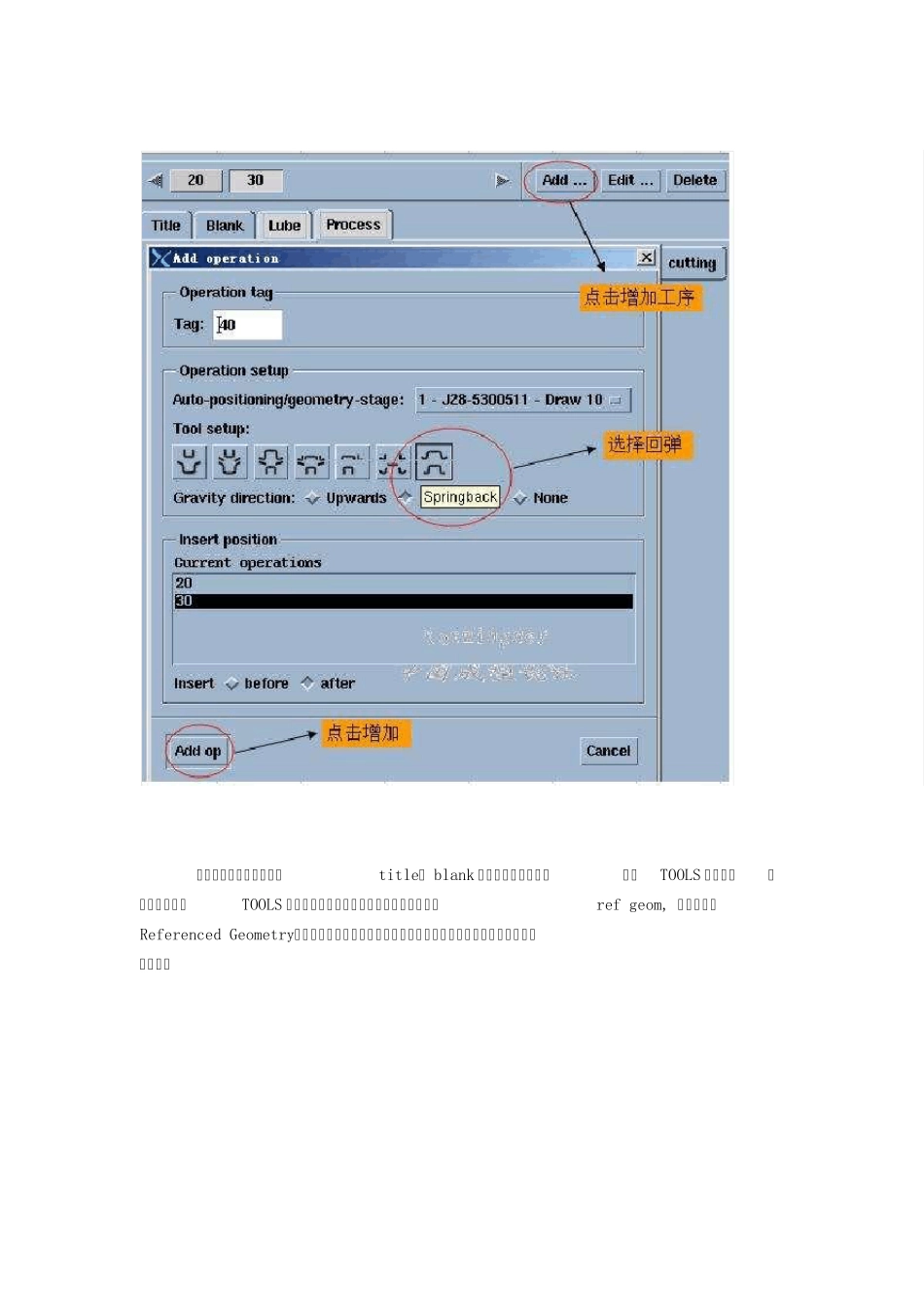

AutoForm 回弹设置教程 首先我们准备一个需要检测回弹的SIM 文件，回弹发生场合很多，包括拉延回弹、修边回弹、整形、翻边回弹等等，这里我们修边后回弹为例，其他情况类似。 我们拿到的SIM 文件以及设置好拉延及修边了，如下图所示： OK，下面我们增加回弹工序，如下图： 出现新的工序窗口，其中title、 blank 我们可以不用管它，发现TOOLS 红色的，因此我们需要对TOOLS 进行设置，我们发现出现一个新的几何体，ref geom, 它的全称是 Referenced Geometry，其主要作用是用于回弹结果的参照，其他默认即可，具体设置如下图所示： 需要注意的是这里我们建议如果能选择产品最好选择产品，不要选择TOOL，防止后面出错，当然你选择TOOL 的话也没问题。不过后面设置的时候有一点需要注意。这点我们后面会讲。 Lube 设置视你的具体情况而定。 下面是重点的回弹工序设置，AutoForm 的回弹分两大种类型，一是自由状态（无约束条件），另一个是强制约束，我们先说第一种类型，自由状态无须进行其他设置，可以直接提交计算，强制约束需要设置约束条件（后面详细说明），另外还需设置工具 ref geom 是否激活，一般情况我们需要激活它，当然不激活它也没啥问题，但是后面你如果想比较回弹量就不能拿它当参照了，如下图所示： 我们选择Constrained 则约束选项启用，我们必须进行约束的设置，如下图： 需要输入的约束是Clamps 和 Pilots,先说Clamps， 它的意思是夹紧的意思，使用它可以在产品上选择夹紧点，你可以形象的理解它类似于焊装夹具或冲压件检具上的夹紧点，与 PamStamp 的锁死点类似。当然你可以选择曲线，AF 会自动分配成一些连续的点，不过需要注意的是设置点的方法，不能过定位，也不能定位不完全。点的定位方式有三种选择，one-sidedabove 、 one-sided below 以及 Double-sided，顾名思义，定位方式的选择，定位那一边或者两边都定位，参照下图可以很好理解。 有一点需要注意的是Coord.definition 一定要与前面的参考几何（ ref geom)一致，前面我们说了建议大家选择产品为ref geom,这里你就可以用默认的Mid plane ，不需要进行修改，如果你用TOOL 的话。你就需要考虑到料厚的关系了，比如前面你在PUNCH 上选取了单元作为ref geom 的话(单动),这里的Coord.definition 你就不能用Mid plane，你就要选择Bottomsurface， 因为此时你的参考面是BLANK 的底面。选产品作为ref geom 的话。这里就...
