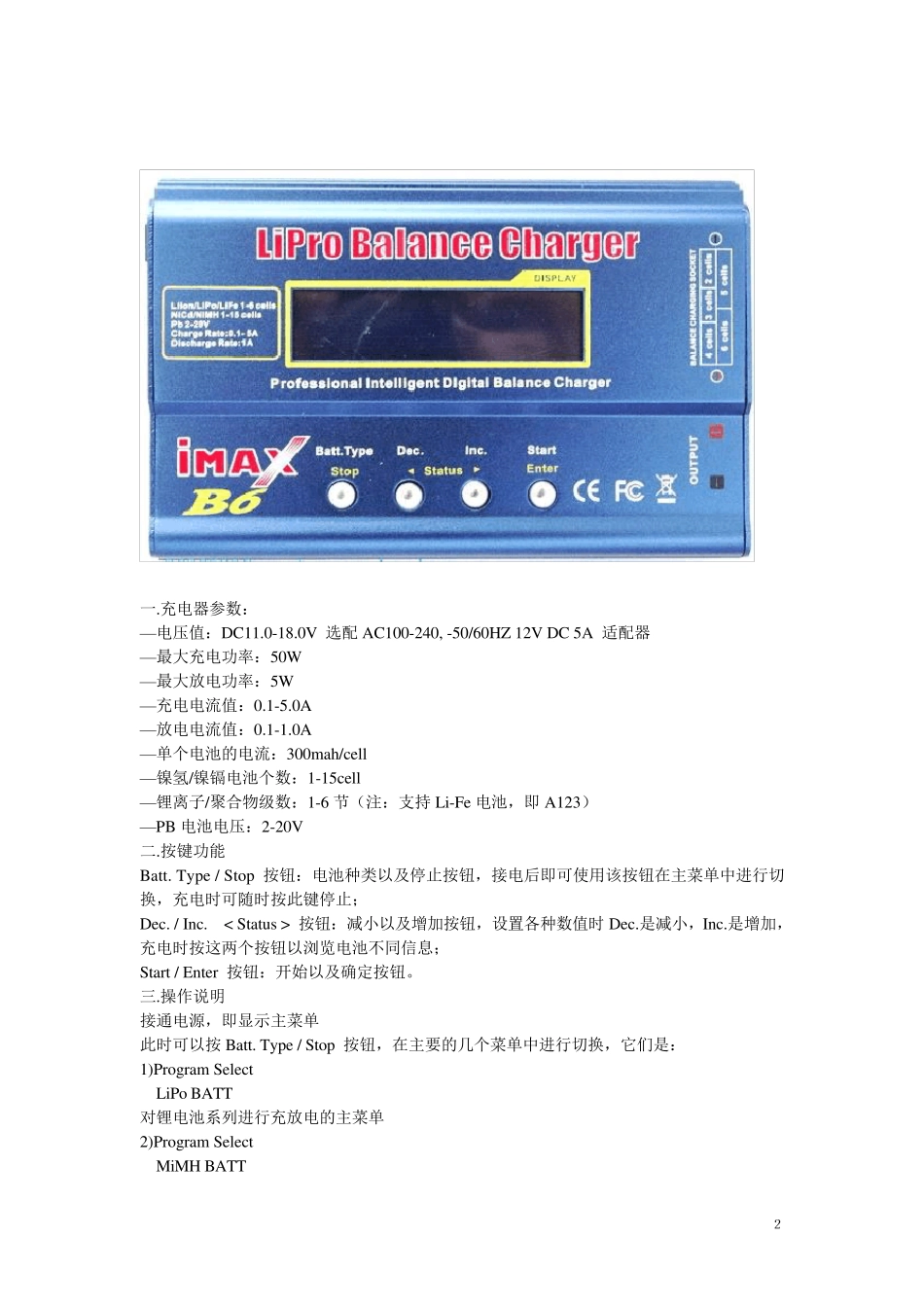

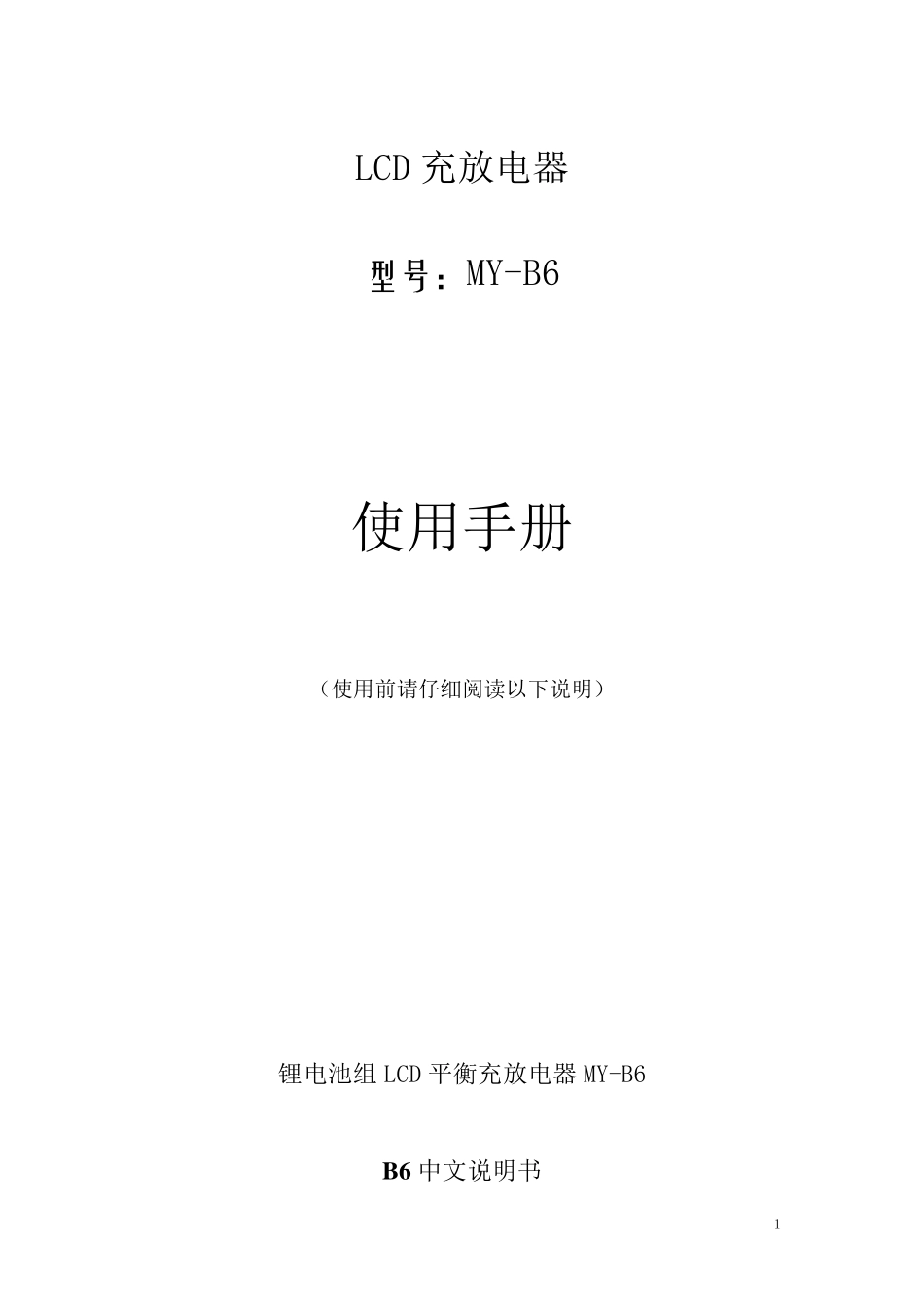

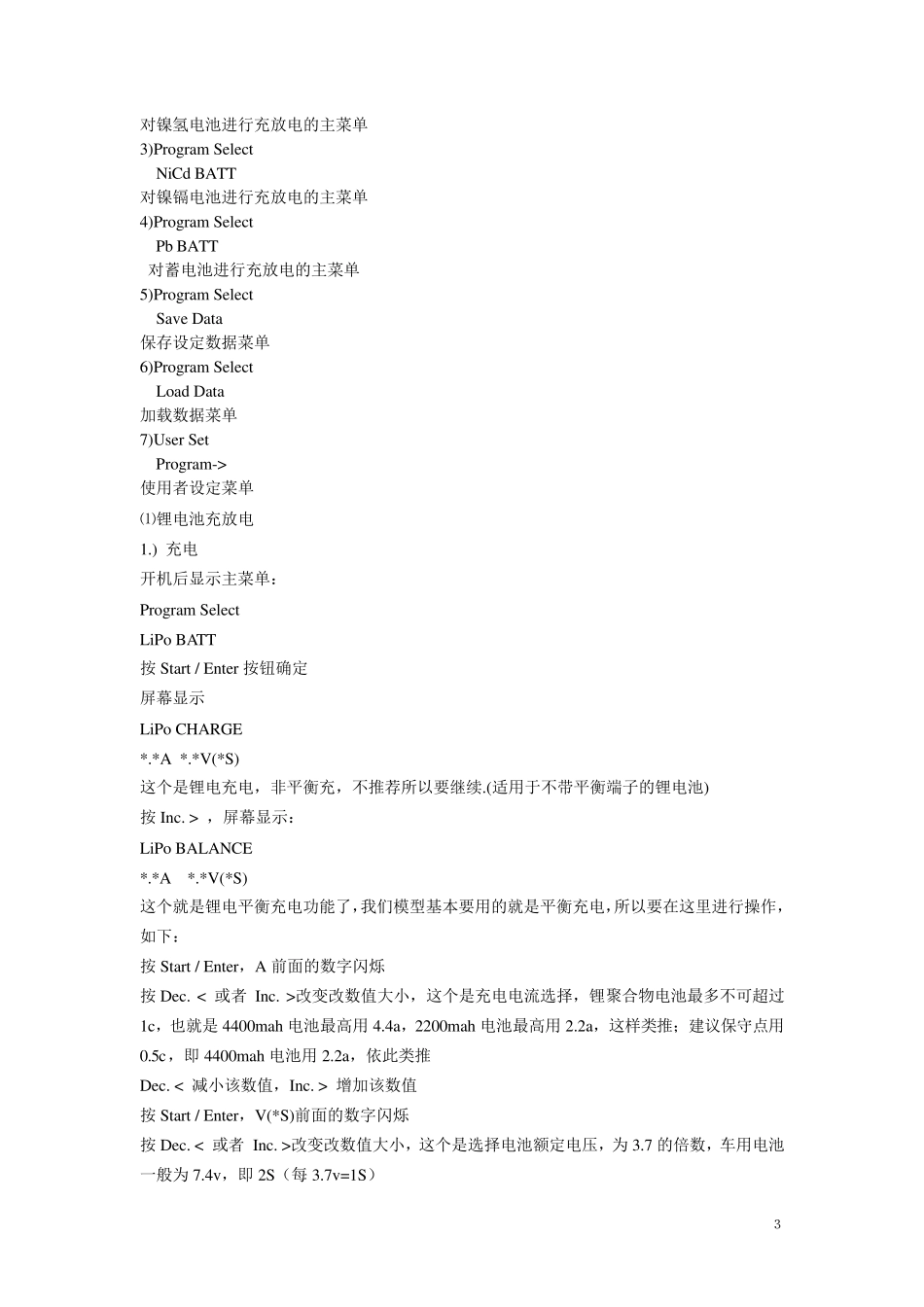

1 LCD 充放电器 型号:MY-B6 使用手册 (使用前请仔细阅读以下说明) 锂电池组 LCD 平衡充放电器MY-B6 B 6 中文说明书 2 一.充电器参数: —电压值:DC11.0-18.0V 选配AC100-240, -50/60HZ 12V DC 5A 适配器 —最大充电功率:50W —最大放电功率:5W —充电电流值:0.1-5.0A —放电电流值:0.1-1.0A —单个电池的电流:300mah/cell —镍氢/镍镉电池个数:1-15cell —锂离子/聚合物级数:1-6 节(注:支持Li-Fe 电池,即A123) —PB 电池电压:2-20V 二.按键功能 Batt. Ty pe / Stop 按钮:电池种类以及停止按钮,接电后即可使用该按钮在主菜单中进行切换,充电时可随时按此键停止; Dec. / Inc. < Statu s > 按钮:减小以及增加按钮,设置各种数值时Dec.是减小,Inc.是增加,充电时按这两个按钮以浏览电池不同信息; Start / Enter 按钮:开始以及确定按钮。 三.操作说明 接通电源,即显示主菜单 此时可以按Batt. Ty pe / Stop 按钮,在主要的几个菜单中进行切换,它们是: 1)Program Select LiPo BATT 对锂电池系列进行充放电的主菜单 2)Program Select MiMH BATT 3 对镍氢电池进行充放电的主菜单 3)Program Select NiCd BATT 对镍镉电池进行充放电的主菜单 4)Program Select Pb BATT 对蓄电池进行充放电的主菜单 5)Program Select Sav e Data 保存设定数据菜单 6)Program Select Load Data 加载数据菜单 7)User Set Program-> 使用者设定菜单 ⑴锂电池充放电 1.) 充电 开机后显示主菜单: Program Select LiPo BATT 按 Start / Enter 按钮确定 屏幕显示 LiPo CHARGE *.*A *.*V(*S) 这个是锂电充电,非平衡充,不推荐所以要继续.(适用于不带平衡端子的锂电池) 按 Inc. > ,屏幕显示: LiPo BALANCE *.*A *.*V(*S) 这个就是锂电平衡充电功能了,我们模型基本要用的就是平衡充电,所以要在这里进行操作,如下: 按 Start / Enter,A 前面的数字闪烁 按 Dec. < 或者 Inc. >改变改数值大小,这个是充电电流选择,锂聚合物电池最多不可超过1c,也就是 4400mah 电池最高用4.4a,2200mah 电池最高用2.2a,这样类推;建议保守点用0.5c,即 4400mah 电池用2.2a,依此类推 Dec. < 减小该数值,Inc. > 增加该数值 按 Start / Enter,V(*S)前面的数字闪烁 按 Dec. < 或者 Inc. >改变改数值大...
