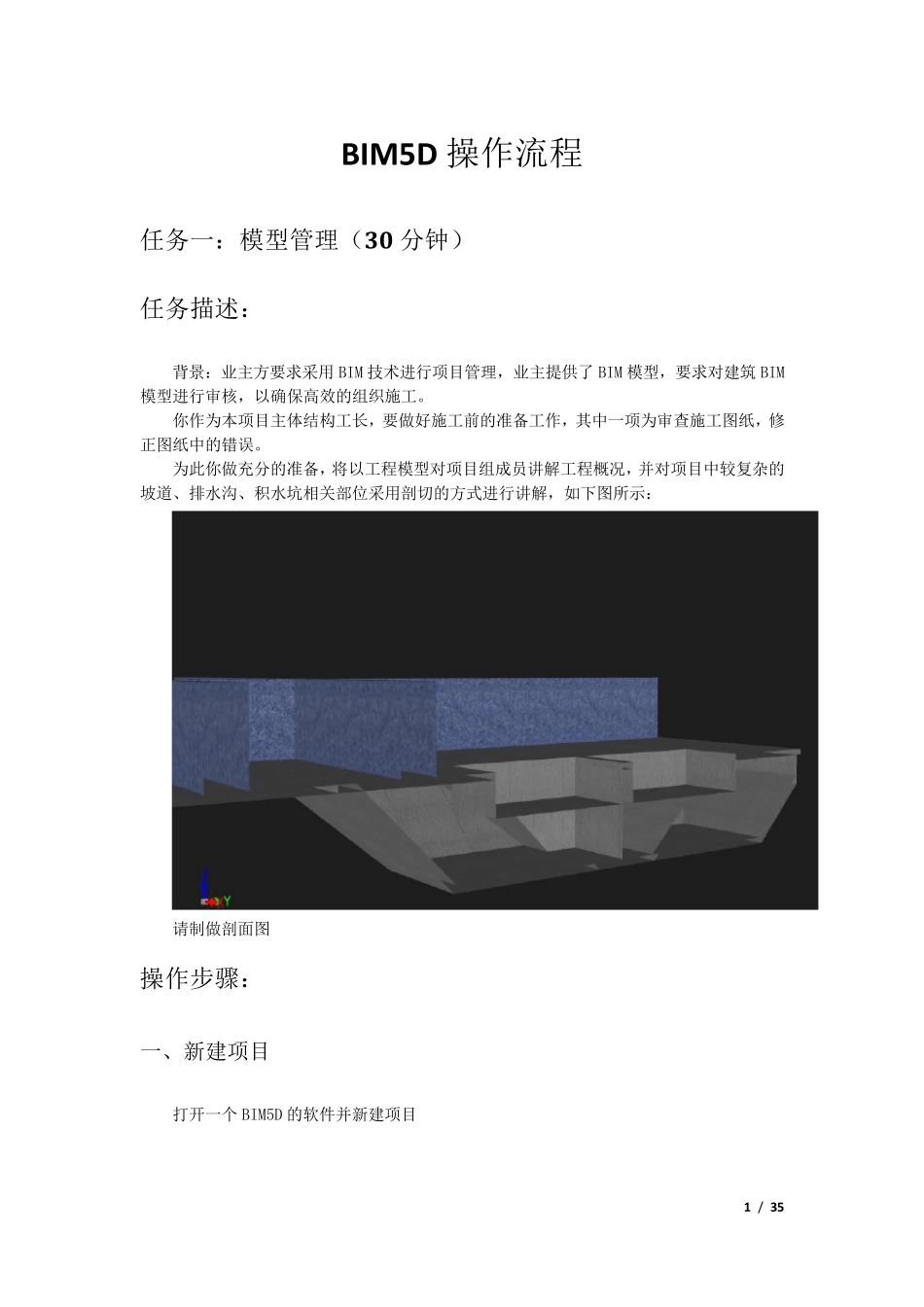

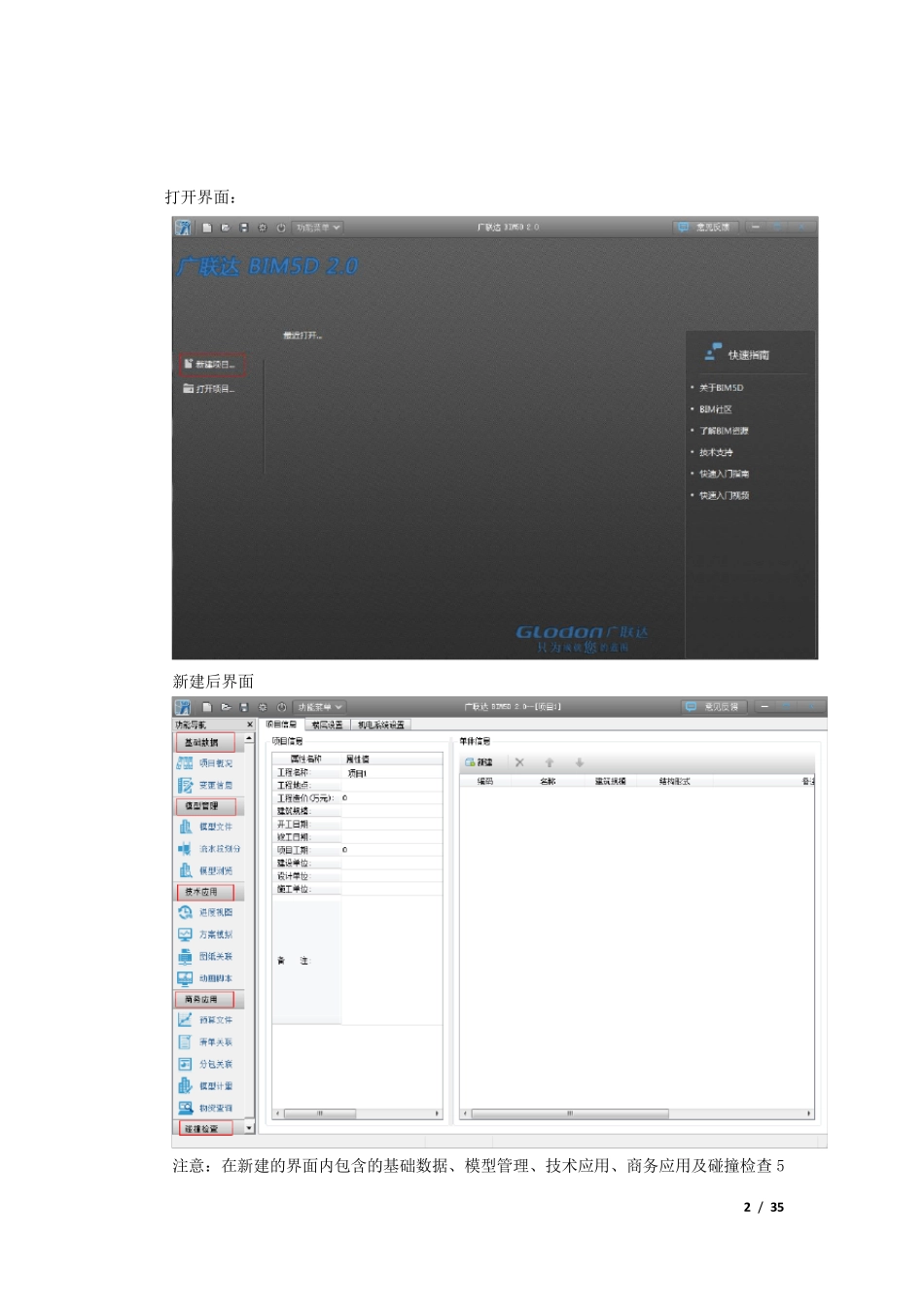

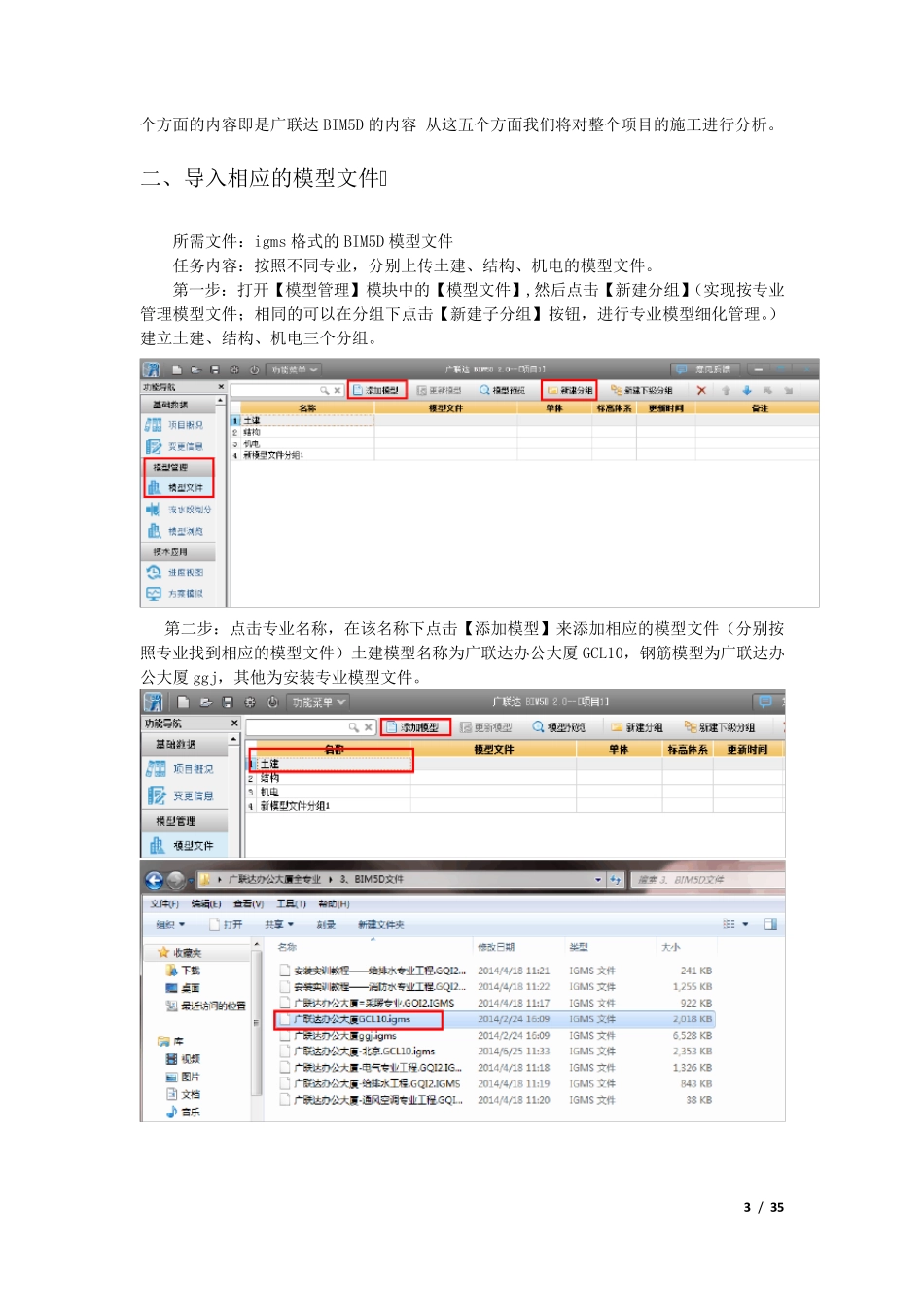

1 / 35 BIM 5D 操作流程 任务一：模型管理（30 分钟） 任务描述： 背景：业主方要求采用BIM 技术进行项目管理，业主提供了BIM 模型，要求对建筑BIM模型进行审核，以确保高效的组织施工。 你作为本项目主体结构工长，要做好施工前的准备工作，其中一项为审查施工图纸，修正图纸中的错误。 为此你做充分的准备，将以工程模型对项目组成员讲解工程概况，并对项目中较复杂的坡道、排水沟、积水坑相关部位采用剖切的方式进行讲解，如下图所示： 请制做剖面图 操作步骤： 一、新建项目 打开一个 BIM5D 的软件并新建项目 2 / 35 打开界面： 新建后界面 注意：在新建的界面内包含的基础数据、模型管理、技术应用、商务应用及碰撞检查 5 3 / 35 个方面的内容即是广联达BIM5D 的内容 从这五个方面我们将对整个项目的施工进行分析。 二、导入相应的模型文件 所需文件：igms 格式的BIM5D 模型文件 任务内容：按照不同专业，分别上传土建、结构、机电的模型文件。 第一步：打开【模型管理】模块中的【模型文件】,然后点击【新建分组】（实现按专业管理模型文件；相同的可以在分组下点击【新建子分组】按钮，进行专业模型细化管理。）建立土建、结构、机电三个分组。 第二步：点击专业名称，在该名称下点击【添加模型】来添加相应的模型文件（分别按照专业找到相应的模型文件）土建模型名称为广联达办公大厦 GCL10，钢筋模型为广联达办公大厦 ggj，其他为安装专业模型文件。 4 / 35 第三步：添加相应的土建模型文件 三、模型浏览 关联完模型文件之后，进入到模型浏览的界面并在楼层中选择一层或是几层的楼层模型显示。 （一）模型浏览界面的切面功能 以基础层为例绘制一个竖直的切面并进行相应的切面操作 第一步：打开【模型浏览】界面，点开楼层【区域-1】的下拉列表，选择基础层的模型，（在操作过程中关闭不相关的部分模块，能够更好的进行操作。） 5 / 35 第二步：点击 “创建一个竖直切面”或“创建一个水平切面”的按钮，选择相应的角度或是调整切面来绘制对应的切面。 下面以绘制竖直的切面为例介绍其相应的功能： 第三步：点击 “移动选中的界面”的按钮，用鼠标的左键点击竖直的切面即可以移动切面的位置，可以看到不同剖面的结构。 第四步：在以上的功能之外还有 “显示所有切面”和 “隐藏所有切面”的功能，即： 6 / 35 显示所有的切面 隐藏所有的切面 第五步：当选择的切面不正...
