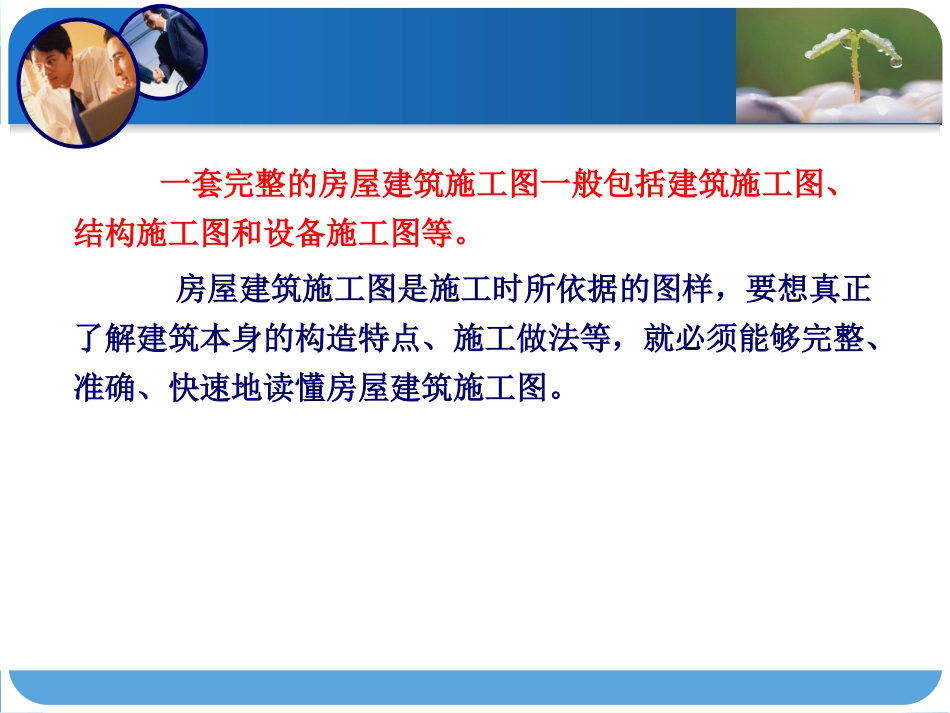

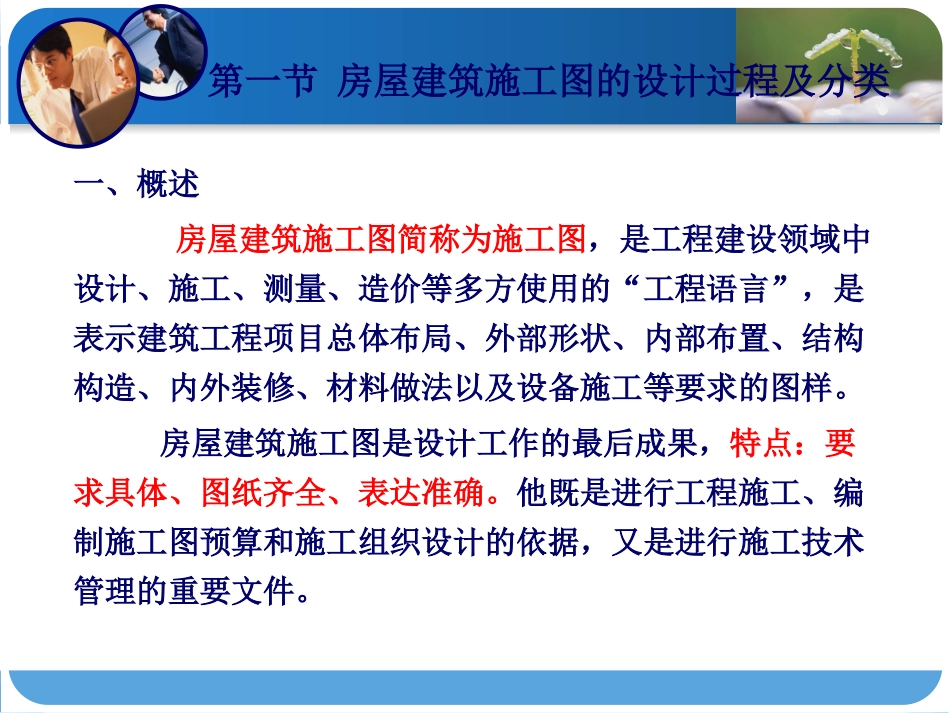

第14章建筑施工图第一节房屋建筑施工图的设计过程及分类一、概述房屋建筑施工图简称为施工图，是工程建设领域中设计、施工、测量、造价等多方使用的“工程语言”，是表示建筑工程项目总体布局、外部形状、内部布置、结构构造、内外装修、材料做法以及设备施工等要求的图样。房屋建筑施工图是设计工作的最后成果，特点：要求具体、图纸齐全、表达准确。他既是进行工程施工、编制施工图预算和施工组织设计的依据，又是进行施工技术管理的重要文件。一套完整的房屋建筑施工图一般包括建筑施工图、结构施工图和设备施工图等。房屋建筑施工图是施工时所依据的图样，要想真正了解建筑本身的构造特点、施工做法等，就必须能够完整、准确、快速地读懂房屋建筑施工图。二、房屋建筑施工图的设计过程建筑是与人们日常生活和社会活动关系密切、消耗材料巨大、建设工期和使用年限较长的一种人工产品，工程设计人员应在充分调查研究、领会有关政策精神和规范的基础上，遵循工程设计的客观规律，合理地解决建筑的功能、艺术、技术、经济及环境等各方面问题，准确体现建设单位的意图并创造良好的施工基础条件。（一）设计前的准备工作1、熟悉设计任务书和有关技术文件设计任务书是由建设单位提出的，是设计单位进行设计工作的重要依据，一般包括以下内容：建设目的和意图、建筑功能、总体要求、风格特色、建设规模、原有建筑及道路现状；面积指标、空间和房间的布局设想，给水排水、供电、采暖通风、消防等建筑设备及装修标准，总投资限额、单方造价、资金使用分配方案，设计进程、期限及建设进度计划等。工程设计人员应认真研究设计任务书，准确领会其内涵，并根据国家有关政策、规范和标准的规定，对照有关定额指标，结合工程实际，校核任务书的使用面积和单方面造价等内容，向建设单位提出修改意见及补充方案。2、调查研究、收集设计所需的原始资料和数据由于建筑的建造和使用与环境关系极大，因此除设计任务书提供的资料外，需要调查研究、收集有关的原始资料和数据，主要有建设区域的气象、地形和地质资料，水电等市政外网管线资料，场地内原有隐蔽工程、相邻建筑的基础情况及城市规划要求，主要建筑材料供应和主体结构施工技术条件，与设计有关的指标、标准和技术规定及已建成的同类型建筑的资料。（二）设计工作在深入调查和分析设计任务书，并得到建设单位的认同后，工程设计人员要从全面解决建筑功能、满足技术要求、节约投资等方面开展建筑工程的设计工作。建筑工程设计是一个多专业、多人员协同工作的复杂工程，一般分为初步设计（方案设计）、技术设计（扩大初步设计）、施工图设计三个阶段进行。对于一些规模较小、技术简单的工程，经有关主管部门同意，可以把初步设计和技术设计两个阶段合二为一，即在初步设计审批后直接进入施工图设计。1、初步设计初步设计是建筑设计的开始阶段，也是规划整体框架的阶段。初步设计要根据设计任务书和收集的原始资料，结合工程实际情况，综合考虑技术、经济和艺术要求，构建建筑的整体空间结构，对总体布置、空间组合进行可能与合理的安排。初步设计是个不断选择、比较、修改、优化的过程，设计人员应当本着负责的态度，兼顾社会、经济和环境的综合效益，协调各方面的关系，确定最佳的方案，得到建设单位的认可。初步设计阶段应当完成的设计文件有：设计说明书，包括过程概算书、技术经济分析和相关的文字说明；总平面图、建筑的各层平面图、主要剖面图和立面图；设计委托或设计合同中规定的建筑外观效果图、透视图、鸟瞰图、模型等。2、技术设计初步设计经过有关建设管理部门的批准后可以进行技术设计，该阶段是在项目负责人（建筑专业负责人）的主持下，对初步设计方案进行初步细化和专业技术论证，主要是协调建筑专业与结构专业、设备专业之间的技术关系，及时发现、处理个专业之间的矛盾，避免影响下一阶段的设计工作和整体施工进程。3、施工图设计施工图设计是整个设计工作的核心阶段，最终要提交满足设备材料采购、构建制作、施工需要的全部工程图样和设计文件。其中心任务是深入了解材料供应、施工技术、设备购置等条件，综合建筑、结构、...
