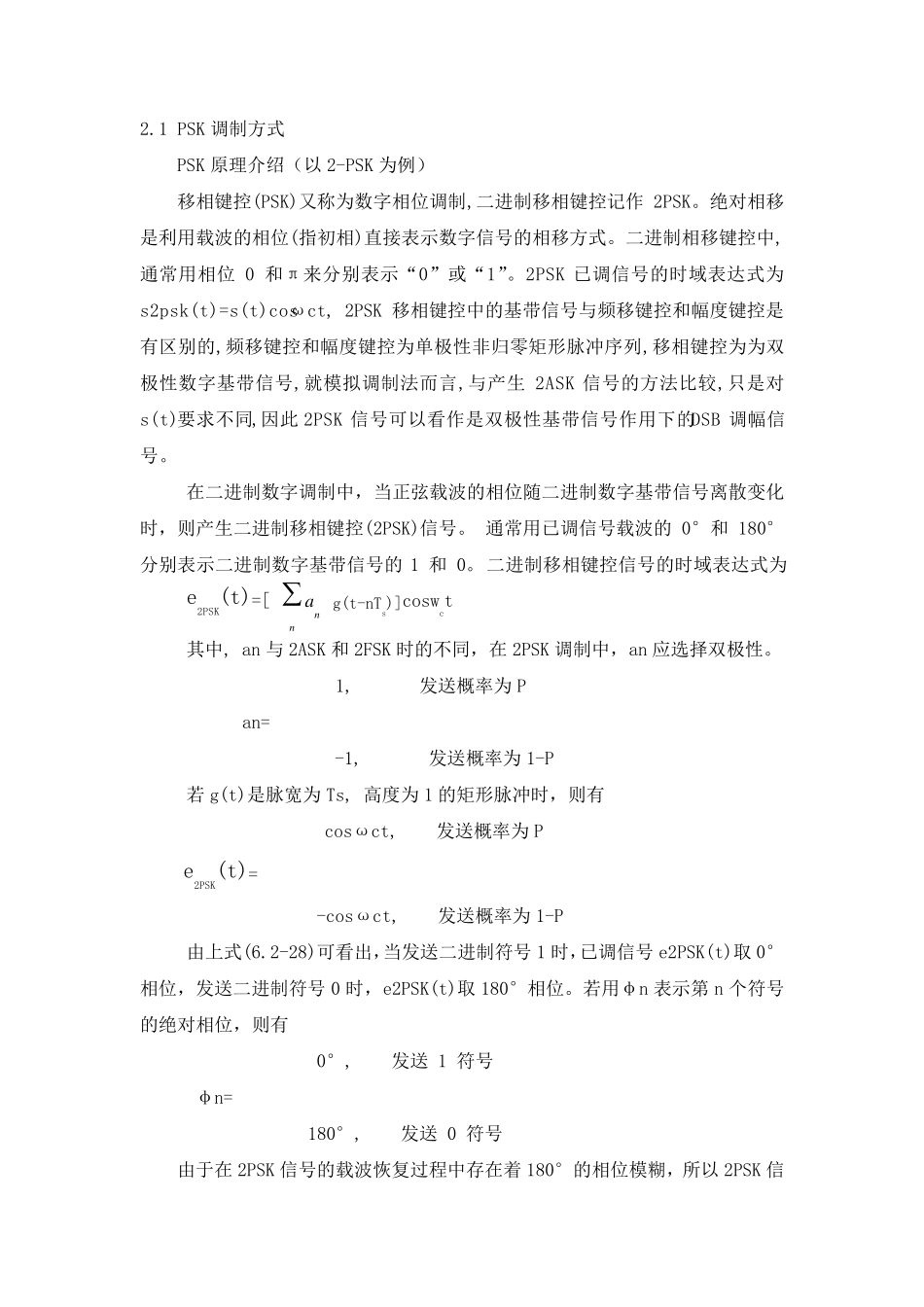

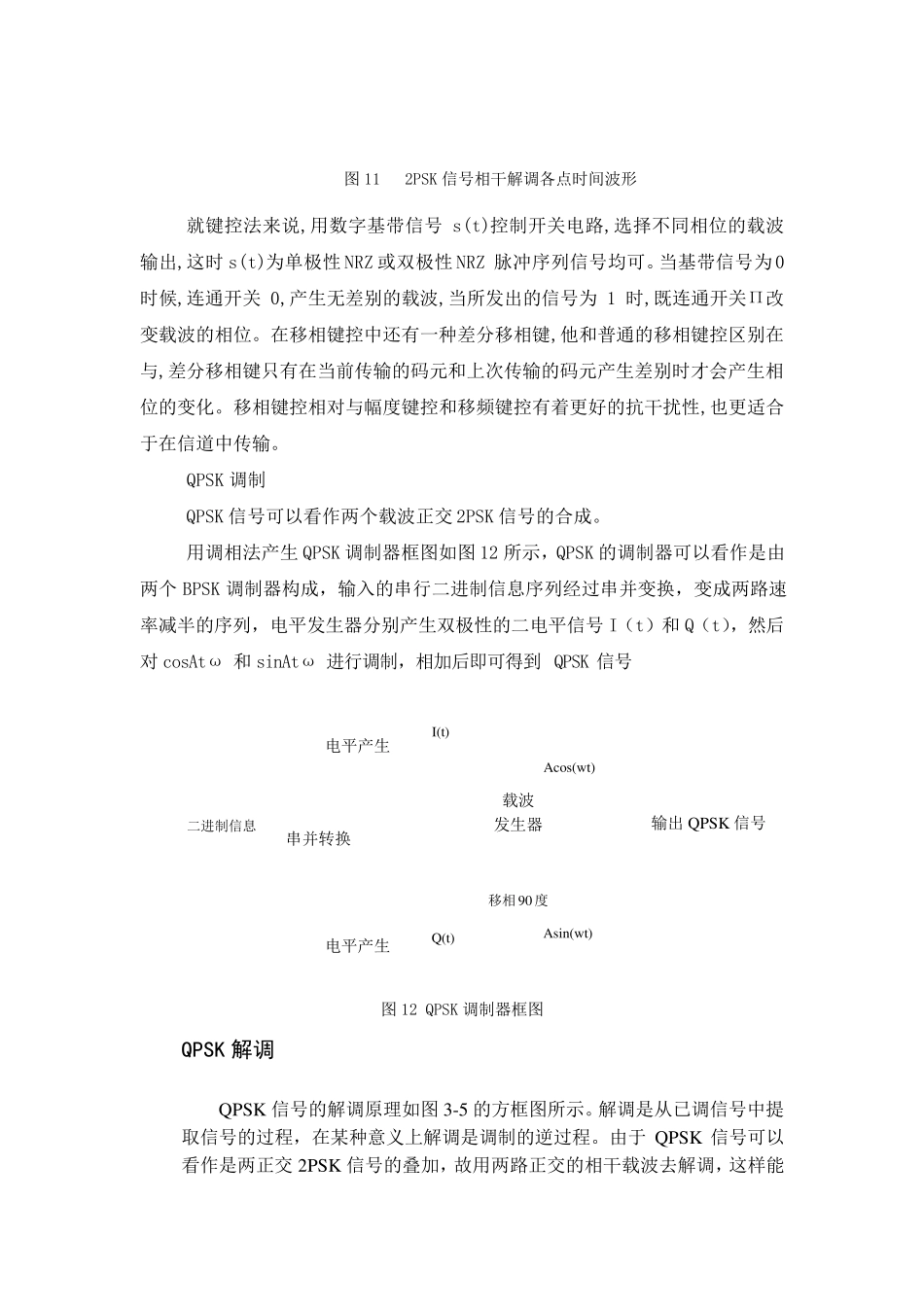

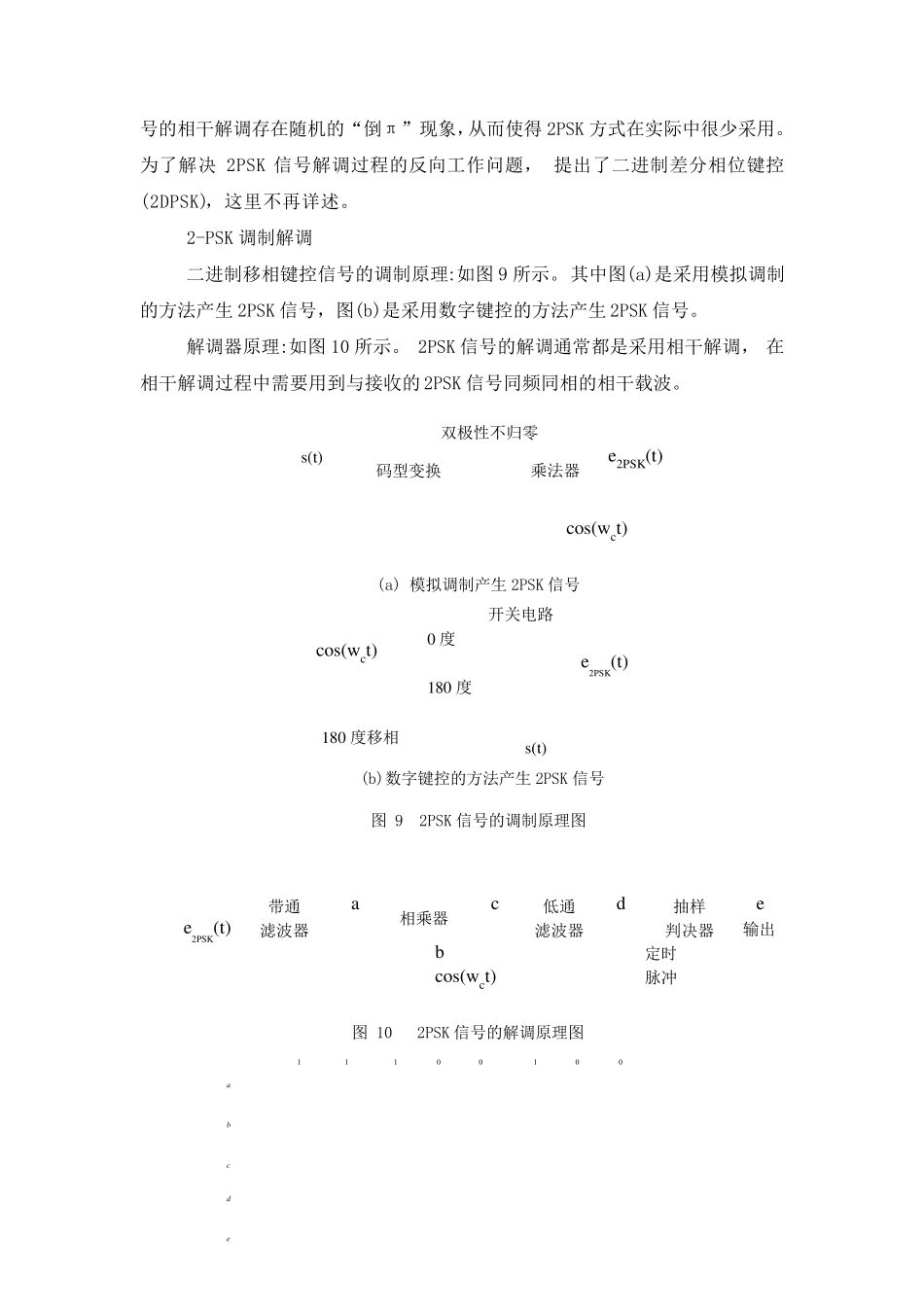

2.1 PSK 调制方式 PSK 原理介绍（以2-PSK 为例） 移相键控(PSK)又称为数字相位调制,二进制移相键控记作2PSK。绝对相移是利用载波的相位(指初相)直接表示数字信号的相移方式。二进制相移键控中,通常用相位0 和π来分别表示“0”或“1”。2PSK 已调信号的时域表达式为s2psk(t)=s(t)cosωct, 2PSK 移相键控中的基带信号与频移键控和幅度键控是有区别的,频移键控和幅度键控为单极性非归零矩形脉冲序列,移相键控为为双极性数字基带信号,就模拟调制法而言,与产生2ASK 信号的方法比较,只是对s(t)要求不同,因此2PSK 信号可以看作是双极性基带信号作用下的DSB 调幅信号。 在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控(2PSK)信号。 通常用已调信号载波的 0°和 180°分别表示二进制数字基带信号的 1 和 0。 二进制移相键控信号的时域表达式为 e2PSK(t)=[ nna g(t-nTs)]coswct 其中, an 与2ASK 和2FSK 时的不同，在2PSK 调制中，an 应选择双极性。 1, 发送概率为P an= -1, 发送概率为1-P 若 g(t)是脉宽为Ts, 高度为1 的矩形脉冲时，则有 cosωct, 发送概率为P e2PSK(t)= -cosωct, 发送概率为1-P 由上式(6.2-28)可看出，当发送二进制符号1 时，已调信号e2PSK(t)取 0°相位，发送二进制符号0 时，e2PSK(t)取 180°相位。若用φn 表示第 n 个符号的绝对相位，则有 0°, 发送 1 符号 φn= 180°, 发送 0 符号 由于在2PSK 信号的载波恢复过程中存在着 180°的相位模糊，所以2PSK 信号的相干解调存在随机的“倒π”现象，从而使得 2PSK 方式在实际中很少采用。为了解决 2PSK 信号解调过程的反向工作问题， 提出了二进制差分相位键控(2DPSK)，这里不再详述。 2-PSK 调制解调 二进制移相键控信号的调制原理:如图 9 所示。 其中图(a)是采用模拟调制的方法产生 2PSK 信号，图(b)是采用数字键控的方法产生 2PSK 信号。 解调器原理:如图 10 所示。 2PSK 信号的解调通常都是采用相干解调， 在相干解调过程中需要用到与接收的2PSK 信号同频同相的相干载波。 (a) 模拟调制产生 2PSK 信号 (b)数字键控的方法产生 2PSK 信号 图 9 2PSK 信号的调制原理图 图 102PSK 信号的解调原理图 e2PSK(t) 带通 滤波器 相乘器 低通 滤波器 抽样 判决器 a c d e 输出 定时 脉冲 cos(w ct) b 乘法器 e2PSK(t) ...
