BPSK调制解调

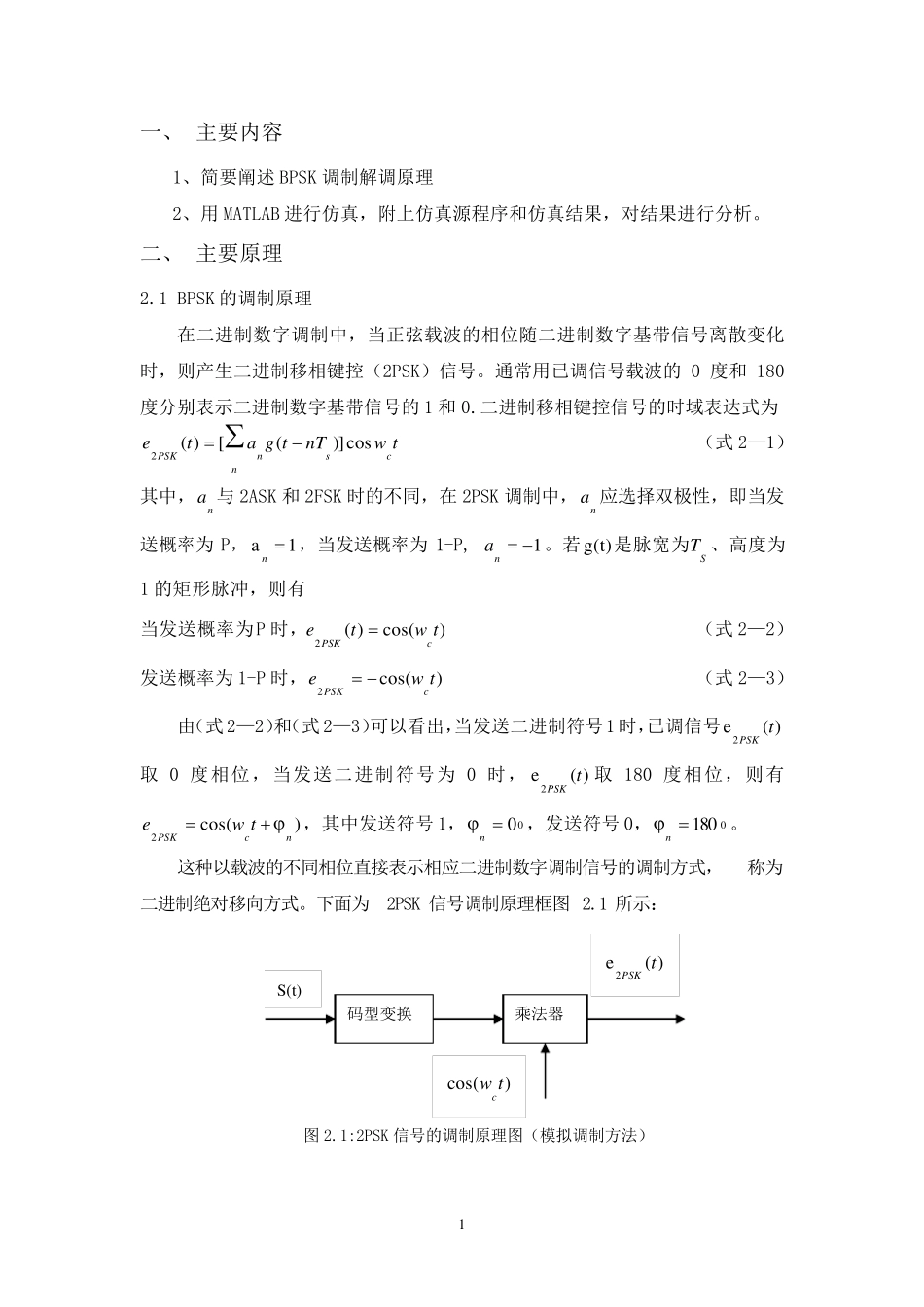

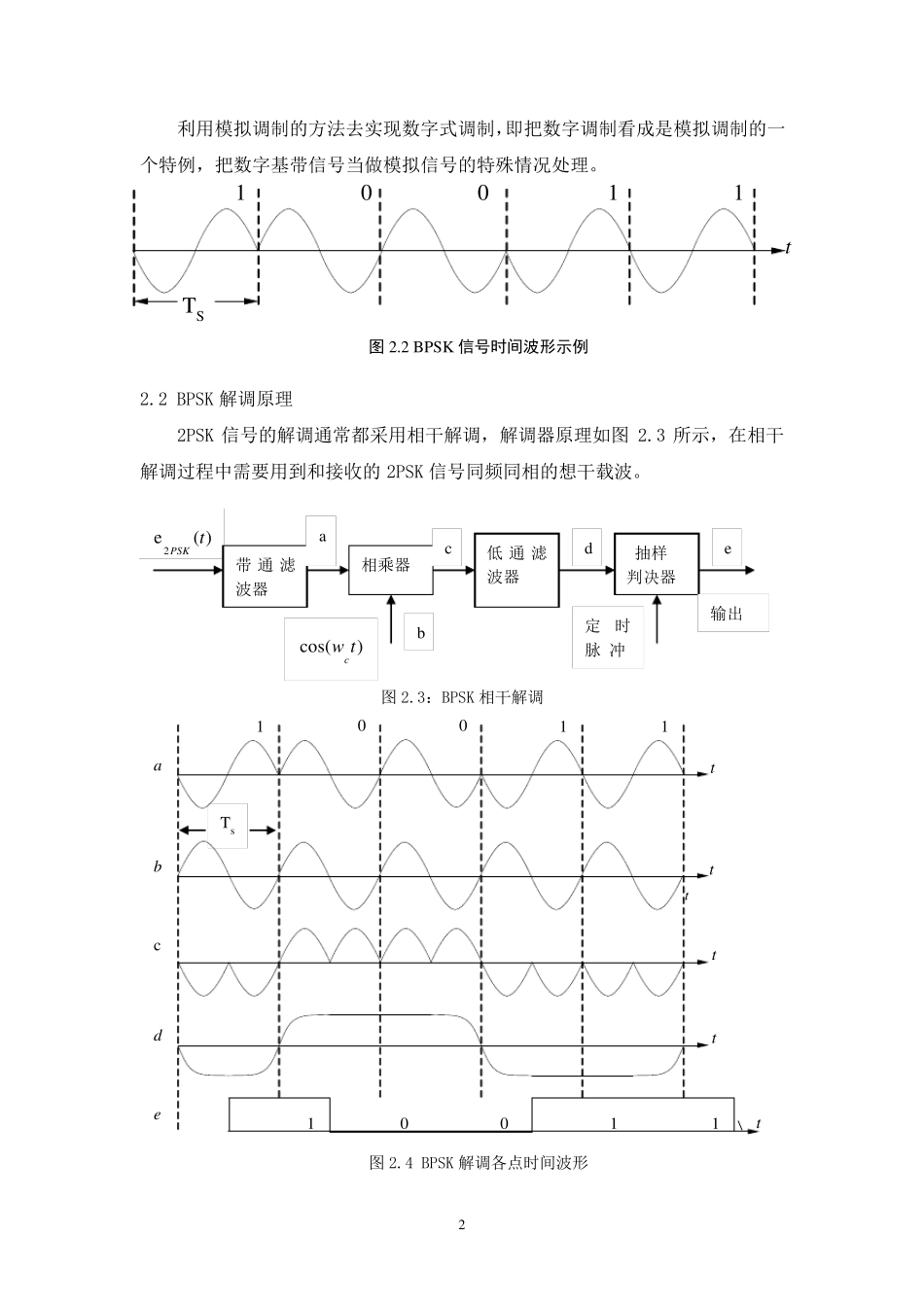

1 一、 主要内容 1、简要阐述BPSK 调制解调原理 2、用MATLAB 进行仿真，附上仿真源程序和仿真结果，对结果进行分析。 二、 主要原理 2.1 BPSK 的调制原理 在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控（2PSK）信号。通常用已调信号载波的0 度和180度分别表示二进制数字基带信号的1 和0.二进制移相键控信号的时域表达式为 twnTtgatecsnnPSKcos)]([)(2  （式2—1） 其中，na 与 2ASK 和2FSK 时的不同，在2PSK 调制中，na 应选择双极性，即当发送概率为P，1an，当发送概率为1-P, 1na。若g(t)是脉宽为ST 、高度为1 的矩形脉冲，则有 当发送概率为P 时，)cos()(2twtecPSK （式2—2） 发送概率为1-P 时，)cos(2twecPSK （式2—3） 由（式2—2）和（式2—3）可以看出，当发送二进制符号1 时，已调信号)(e2tPSK取 0 度相位，当发送二进制符号为0 时，)(e2tPSK取 180 度相位，则有)cos(2ncPSKtwe，其中发送符号1，00n，发送符号0，0180n。 这种以载波的不同相位直接表示相应二进制数字调制信号的调制方式，称为二进制绝对移向方式。下面为2PSK 信号调制原理框图 2.1 所示： 图 2.1:2PSK 信号的调制原理图（模拟调制方法） S(t) 码型变换 乘法器 )(costwc )(e2tPSK 2 利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理。 图2.2 BPSK 信号时间波形示例 2.2 BPSK 解调原理 2PSK 信号的解调通常都采用相干解调，解调器原理如图 2.3 所示，在相干解调过程中需要用到和接收的2PSK 信号同频同相的想干载波。 图 2.3：BPSK 相干解调 图 2.4 BPSK 解调各点时间波形 )(e2tPSK带通 滤波器 相乘器 )(costwc 低 通 滤波器 抽样 判决器 定时脉 冲 输出 a b c d e Ts 1 0 1 0 t b 1 \ t t t tt 1 1 1 0 0 a d e c 0 0 1 1 1 t TS 3 在2PSK 相干信号解调过程中，当回复的相干载波产生180 度倒相时，解调出的数字基带信号与将发送的数字基带信号正好相反，解调器输出数字基带信号全部错误，这通常称为“倒 ”现象。为了解决这一问题，提出二进制差分相位键控 2DPSK，2DPSK 方式是用前后相邻码元的载波相对相位变化来表示数字信息的，假设前后相邻码元的载波相位差为，=0，表...
