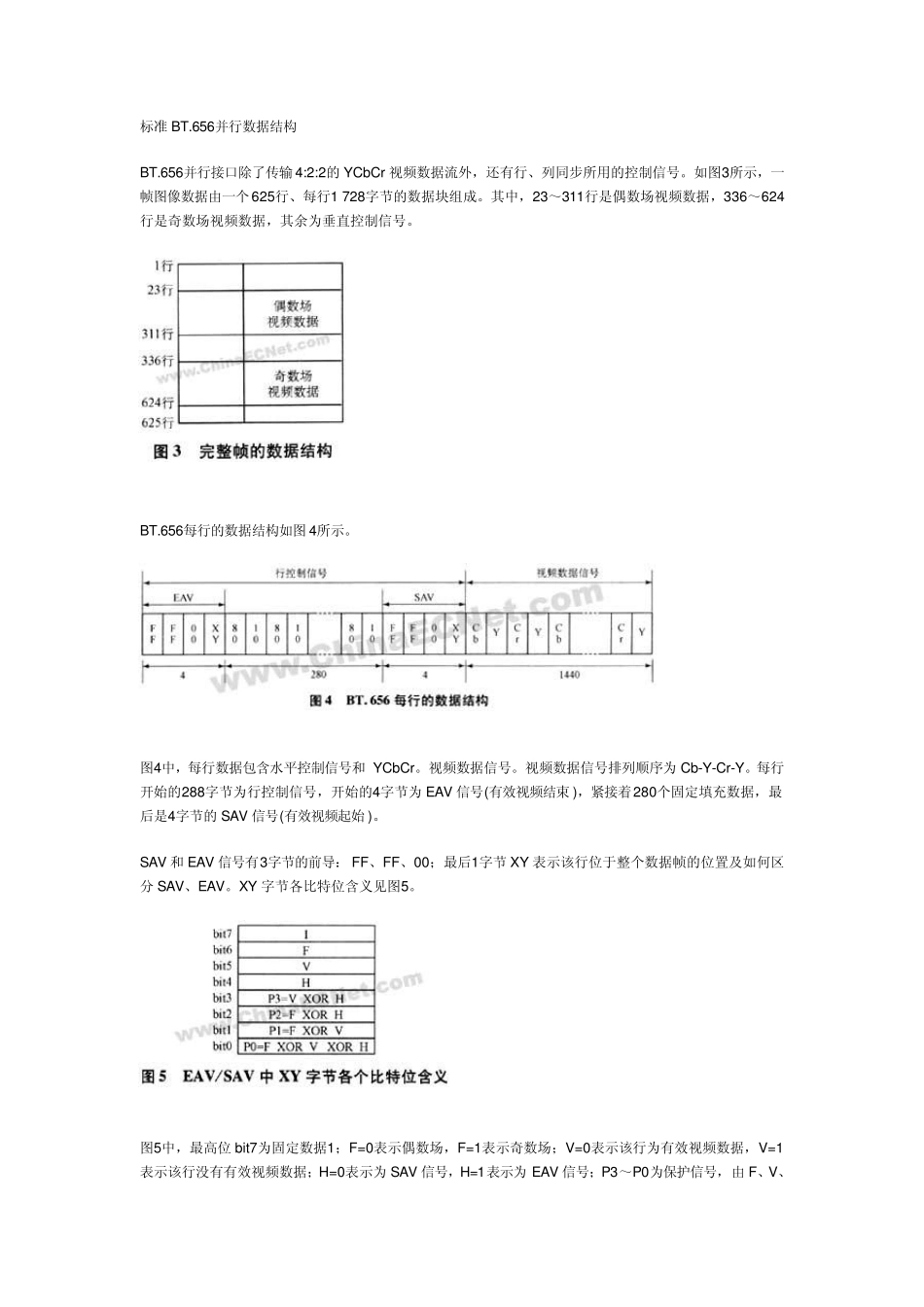

BT656数据结构_第1页
1/6

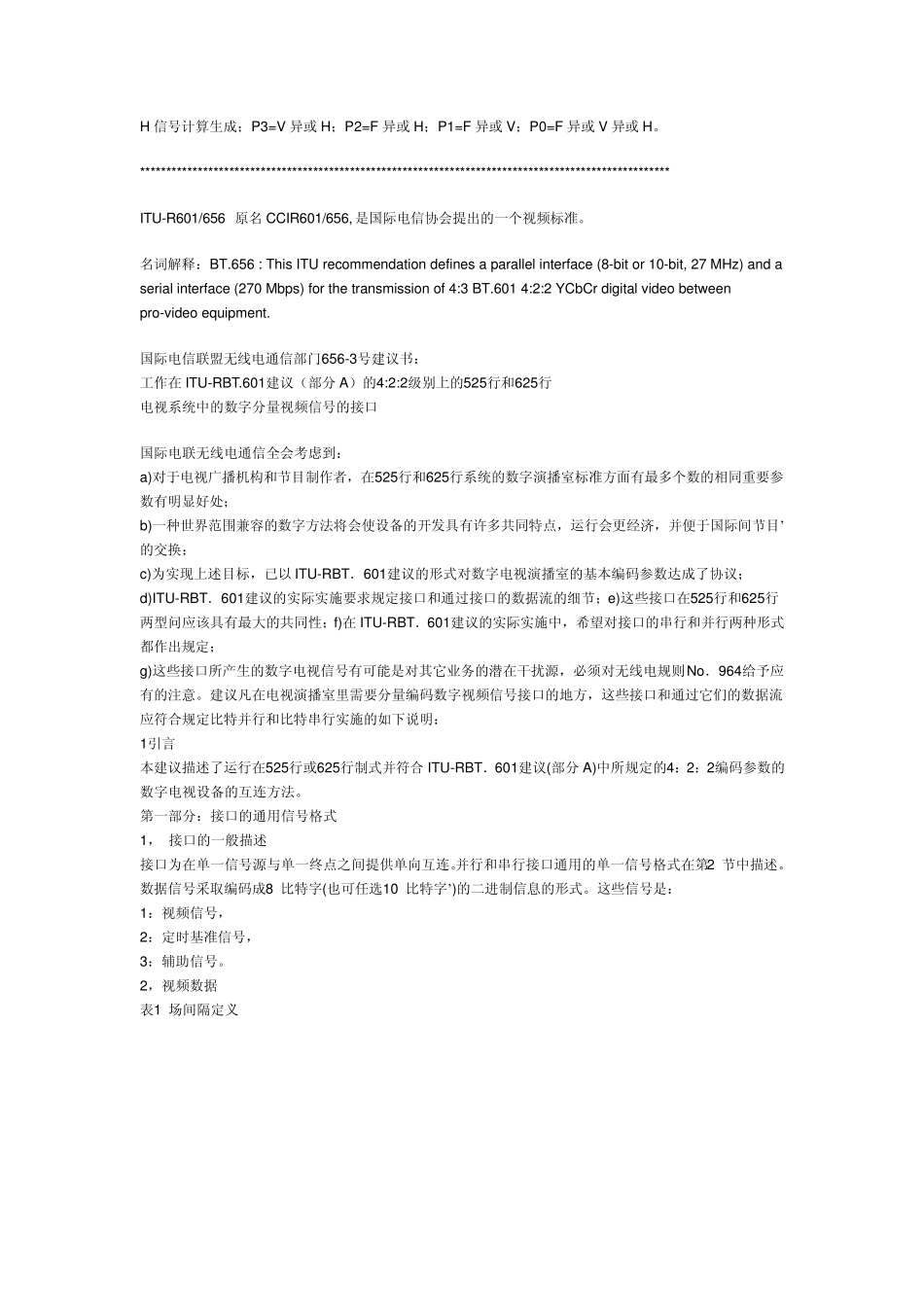

BT656数据结构_第2页
2/6

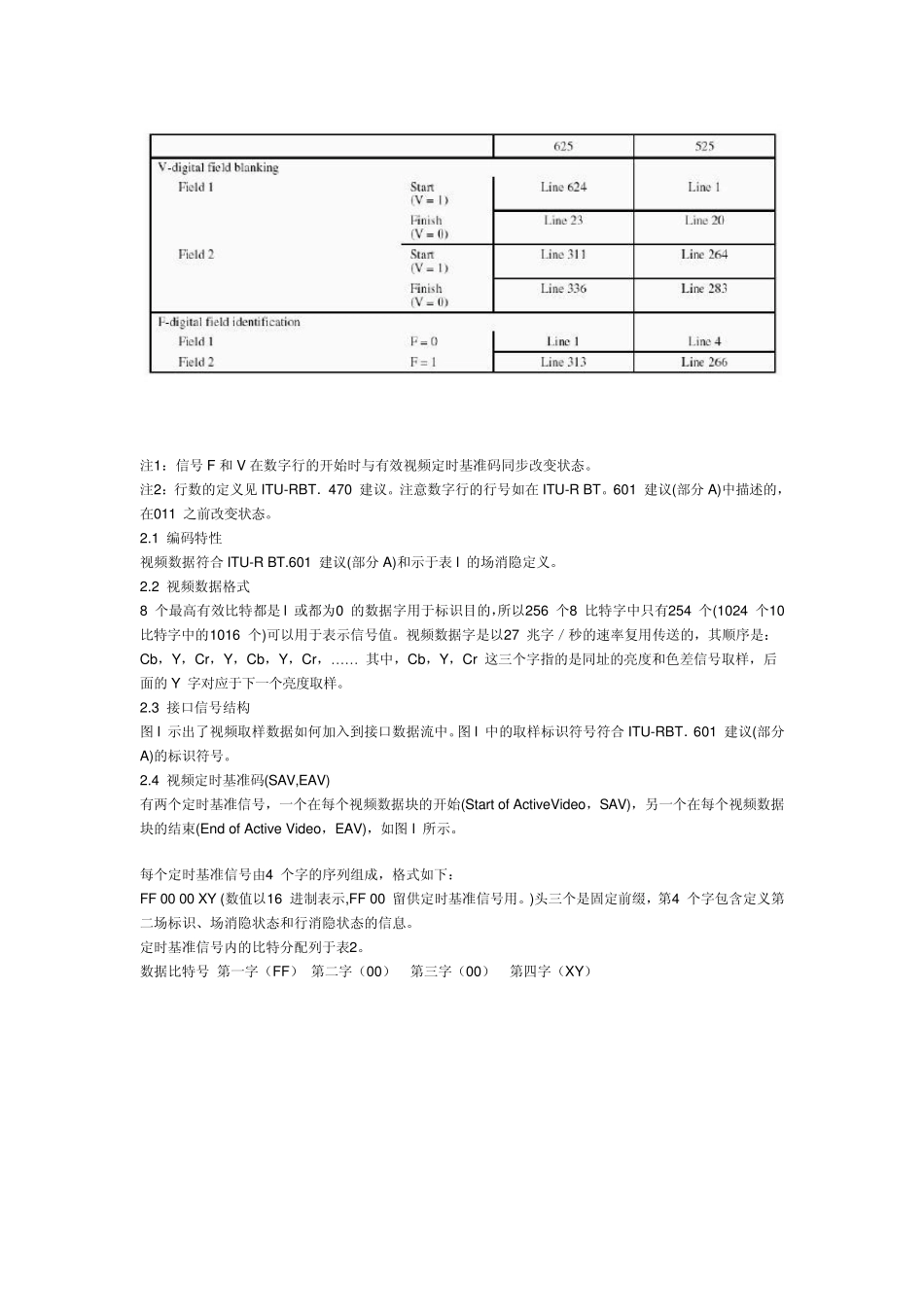

BT656数据结构_第3页
3/6
标准BT.656并行数据结构 BT.656并行接口除了传输4:2:2的YCbCr 视频数据流外,还有行、列同步所用的控制信号。如图3所示,一帧图像数据由一个 625行、每行1 728字节的数据块组成。其中,23~311行是偶数场视频数据,336~624行是奇数场视频数据,其余为垂直控制信号。 BT.656每行的数据结构如图 4所示。 图4中,每行数据包含水平控制信号和 YCbCr。视频数据信号。视频数据信号排列顺序为 Cb-Y-Cr-Y。每行开始的288字节为行控制信号,开始的4字节为 EAV 信号(有效视频结束 ),紧接着280个固定填充数据,最后是4字节的SAV 信号(有效视频起始 )。 SAV 和 EAV 信号有3字节的前导: FF、FF、00;最后1字节 XY 表示该行位于整个数据帧的位置及如何区分 SAV、EAV。XY 字节各比特位含义见图5。 图5中,最高位 bit7为固定数据1;F=0表示偶数场,F=1表示奇数场;V=0表示该行为有效视频数据,V=1表示该行没有有效视频数据;H=0表示为 SAV 信号,H=1表示为 EAV 信号;P3~P0为保护信号,由 F、V、H 信号计算生成;P3=V 异或H;P2=F 异或H;P1=F 异或V;P0=F 异或V 异或H。 ***************************************************************************************************** ITU-R601/656 原名 CCIR601/656, 是国际电信协会提出的一个视频标准。 名词解释:BT.656 : This ITU recommendation defines a parallel interface (8-bit or 10-bit, 27 MHz) and a serial interface (270 Mbps) for the transmission of 4:3 BT.601 4:2:2 YCbCr digital video between pro-video equipment. 国际电信联盟无线电通信部门656-3号建议书: 工作在 ITU-RBT.601建议(部分 A)的4:2:2级别上的525行和625行 电视系统中的数字分量视频信号的接口 国际电联无线电通信全会考虑到: a)对于电视广播机构和节目制作者,在525行和625行系统的数字演播室标准方面有最多个数的相同重要参数有明显好处; b)一种世界范围兼容的数字方法将会使设备的开发具有许多共同特点,运行会更经济,并便于国际间节目’的交换; c)为实现上述目标,已以 ITU-RBT.601建议的形式对数字电视演播室的基本编码参数达成了协议;d)ITU-RBT.601建议的实际实施要求规定接口和通过接口的数据流的细节;e)这些接口在525行和625行两型问应该具有最大的共同性;f)在 ITU-RBT.601建议的实际实施中,希望对接口的...
