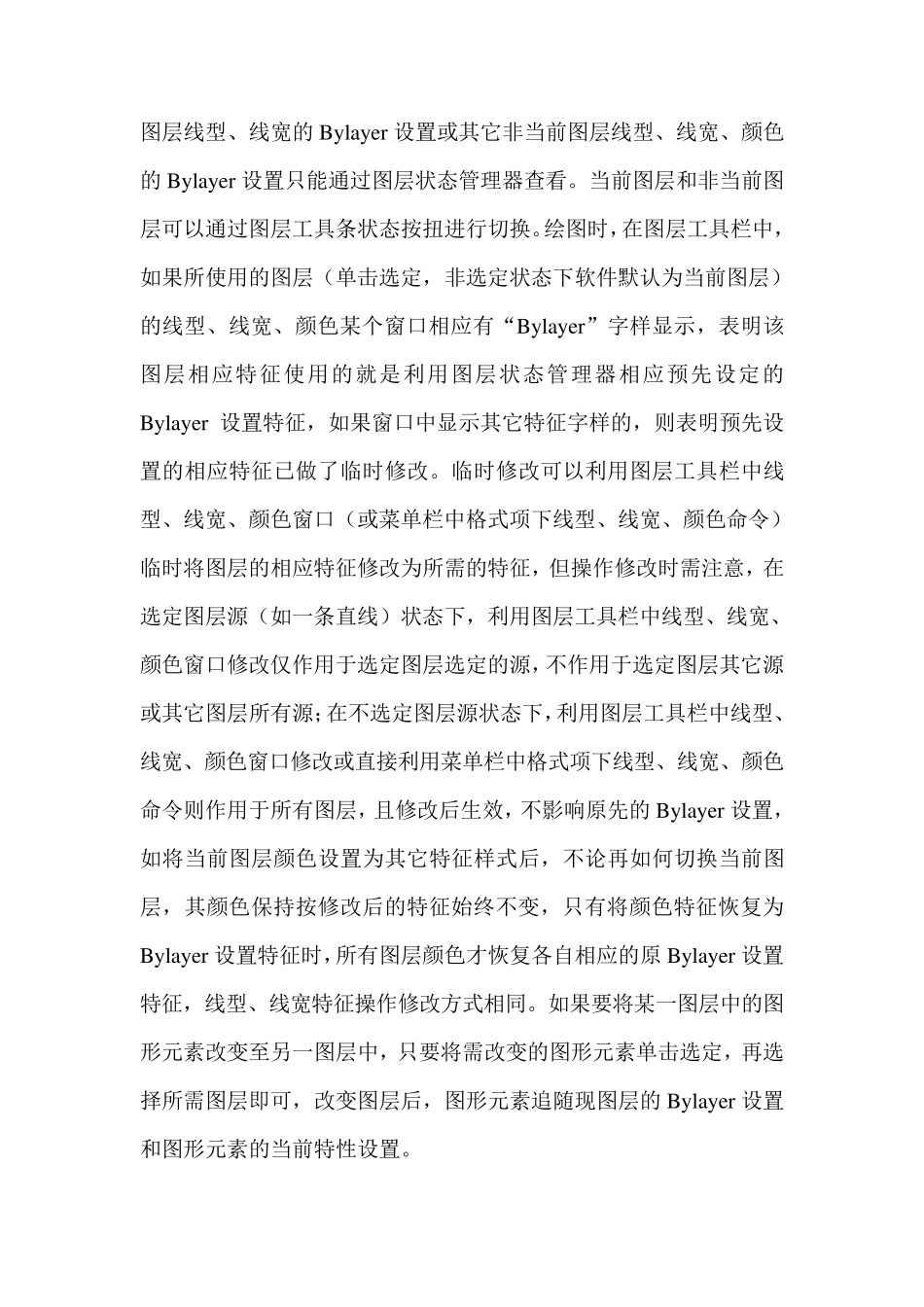

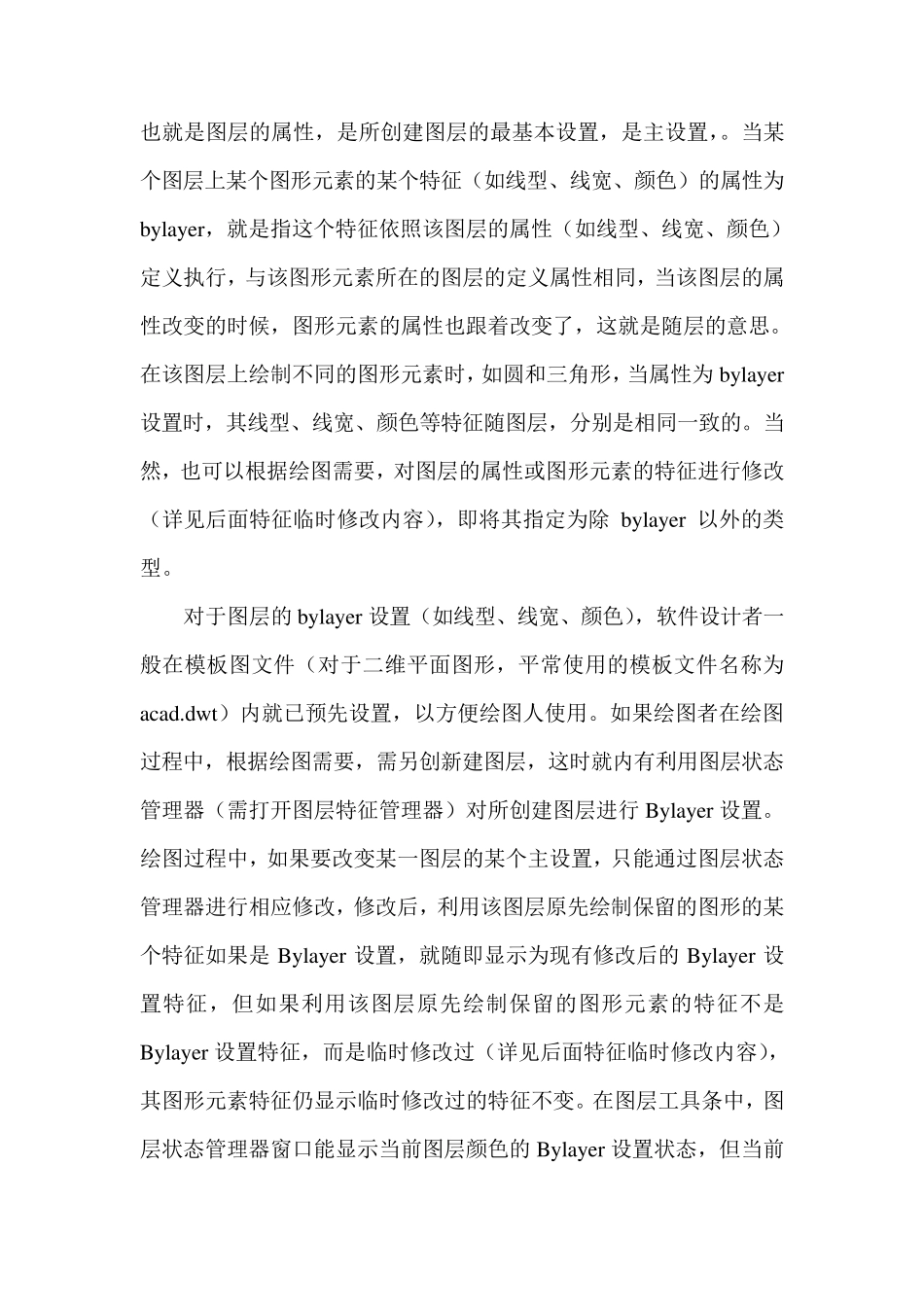

CAD 绘图知识 Bylayer 设置-----图形元素所设置的特征跟随所在图层的属性设置一致 bylayer 是一个英语词组，是by 和layer 两个英文单词的结合。by 的意思是“跟随”、“乘”，如 by bus（乘公共汽车），by air（乘飞机）等等，layer 的意思是“层”，在CAD 中就引伸为“图层”的意思，by 和layer 放到一起，组成 bylayer，就是“随层”的意思，也就是物体属性随所在的图层，即图层上的图形元素特征跟随着图层属性，与图层的定义相同，就好比你乘飞机到上海，你是随着飞机一起到上海的，飞机到上海了，你也就到上海了。 用 CAD 绘图时，一个很重要的功能就是图层，通俗地讲，一个图层就好比一张透明的图纸，将一张张绘有图形元素的透明图纸重叠在一起就是所需的图形，换句话说，将一个个绘有图形元素的图层重叠在一起便显示出整个图形。而在绘图过程中，为便于绘图管理，一般将不同的图形元素绘制在不同的图层上；同时因绘图需要，在绘图前预先人为地将不同图层的属性进行预先定义，按所需绘制的图形元素的线型、线宽、颜色的需求，将处于该图层上的图形元素的线型、线宽、颜色等特征进行统一设置，在该图层上绘制图形元素时，只要设置不修改，则图形元素的线型、线宽、颜色等特征都和事先统一设置的相一致，这种设置就称为图层的bylayer 设置，也称为随层设置，也就是图层的属性，是所创建图层的最基本设置，是主设置，。当某个图层上某个图形元素的某个特征（如线型、线宽、颜色）的属性为bylayer，就是指这个特征依照该图层的属性（如线型、线宽、颜色）定义执行，与该图形元素所在的图层的定义属性相同，当该图层的属性改变的时候，图形元素的属性也跟着改变了，这就是随层的意思。在该图层上绘制不同的图形元素时，如圆和三角形，当属性为 bylayer设置时，其线型、线宽、颜色等特征随图层，分别是相同一致的。当然，也可以根据绘图需要，对图层的属性或图形元素的特征进行修改（详见后面特征临时修改内容），即将其指定为除 bylayer 以外的类型。 对于图层的bylayer 设置（如线型、线宽、颜色），软件设计者一般在模板图文件（对于二维平面图形，平常使用的模板文件名称为acad.dwt）内就已预先设置，以方便绘图人使用。如果绘图者在绘图过程中，根据绘图需要，需另创新建图层，这时就内有利用图层状态管理器（需打开图层特征管理器）对所创建图层进行 Bylayer 设置。绘图过程中，如果要改变某一图层的某个主设置，...
