固结灌浆试验方案

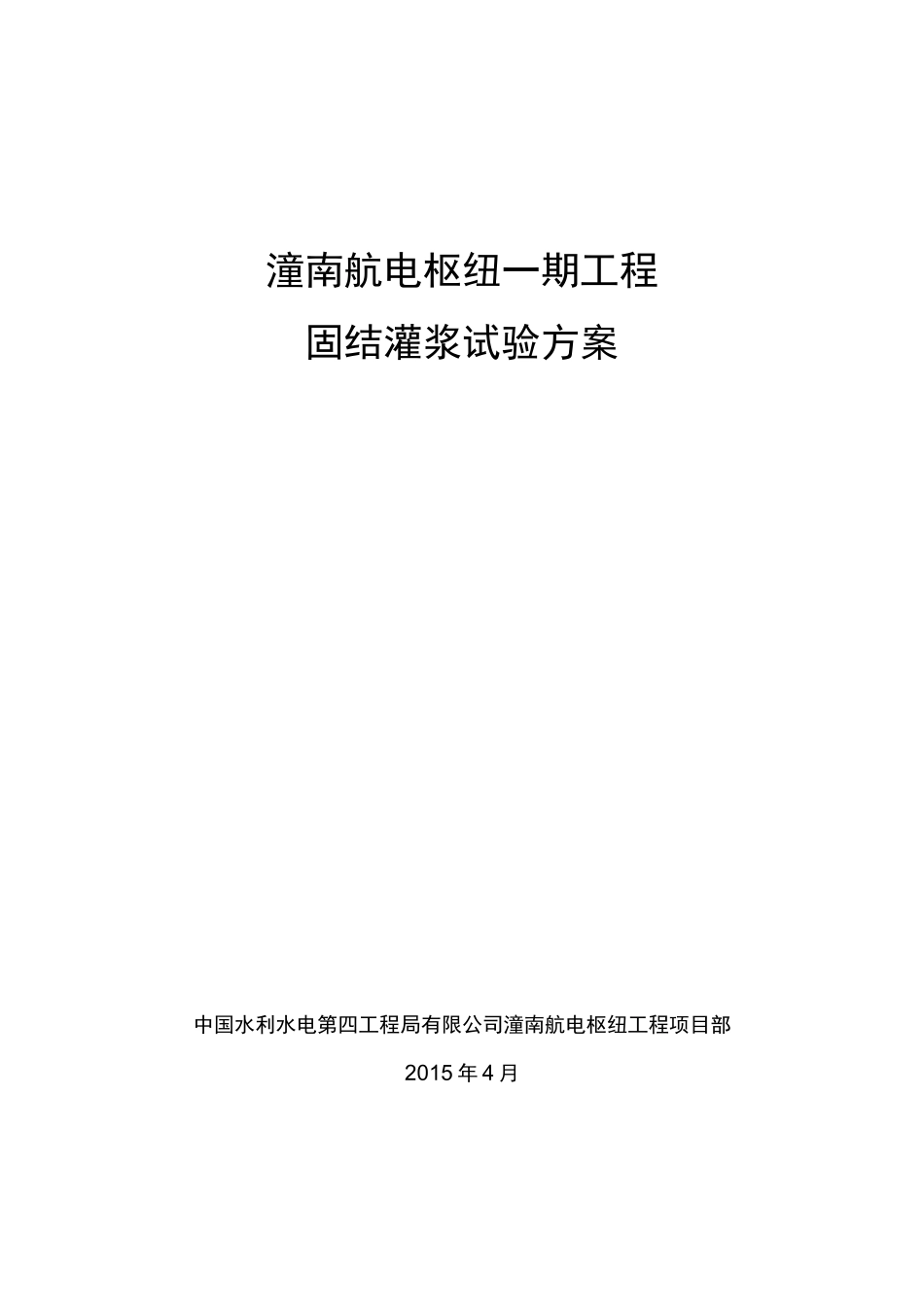

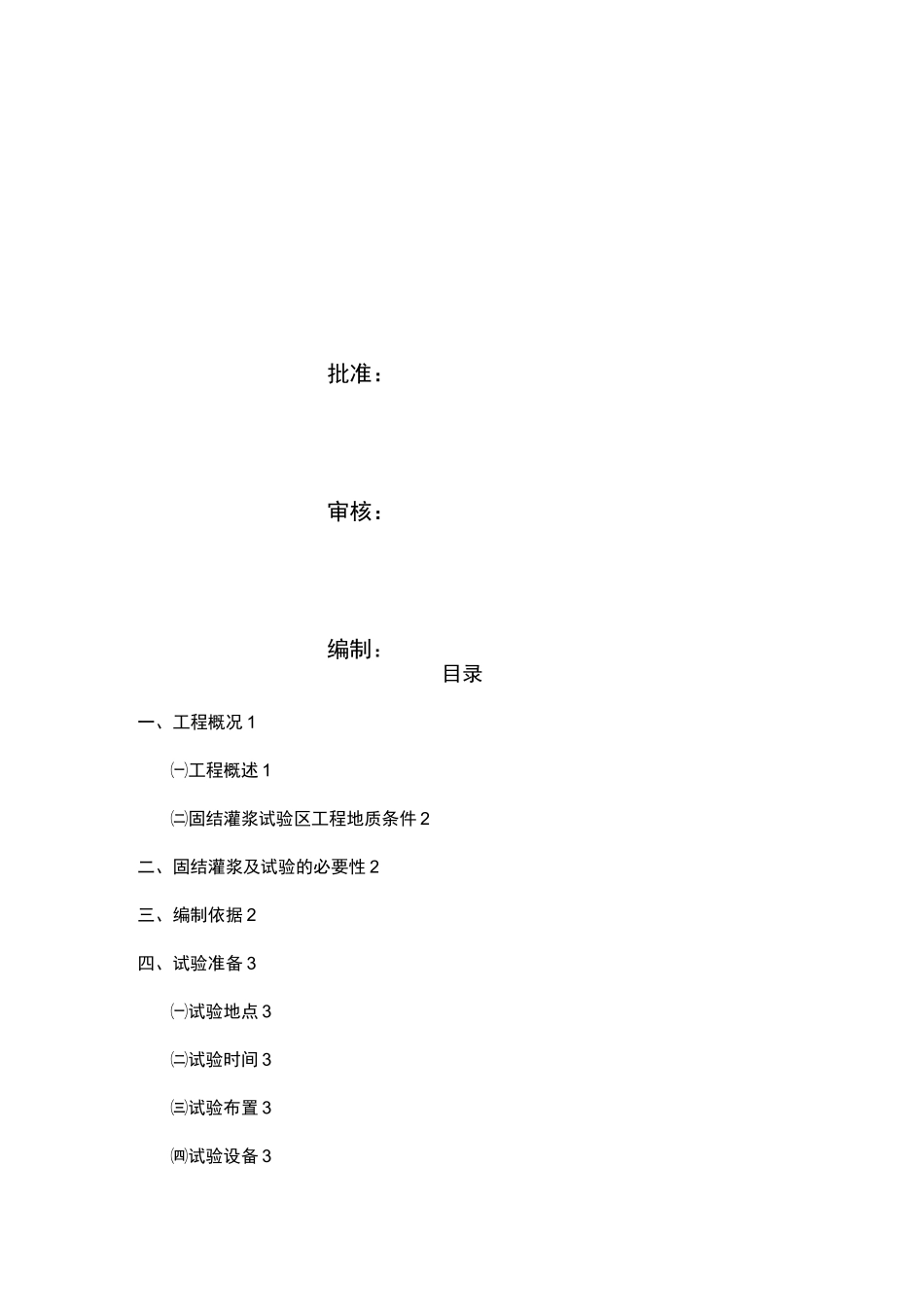

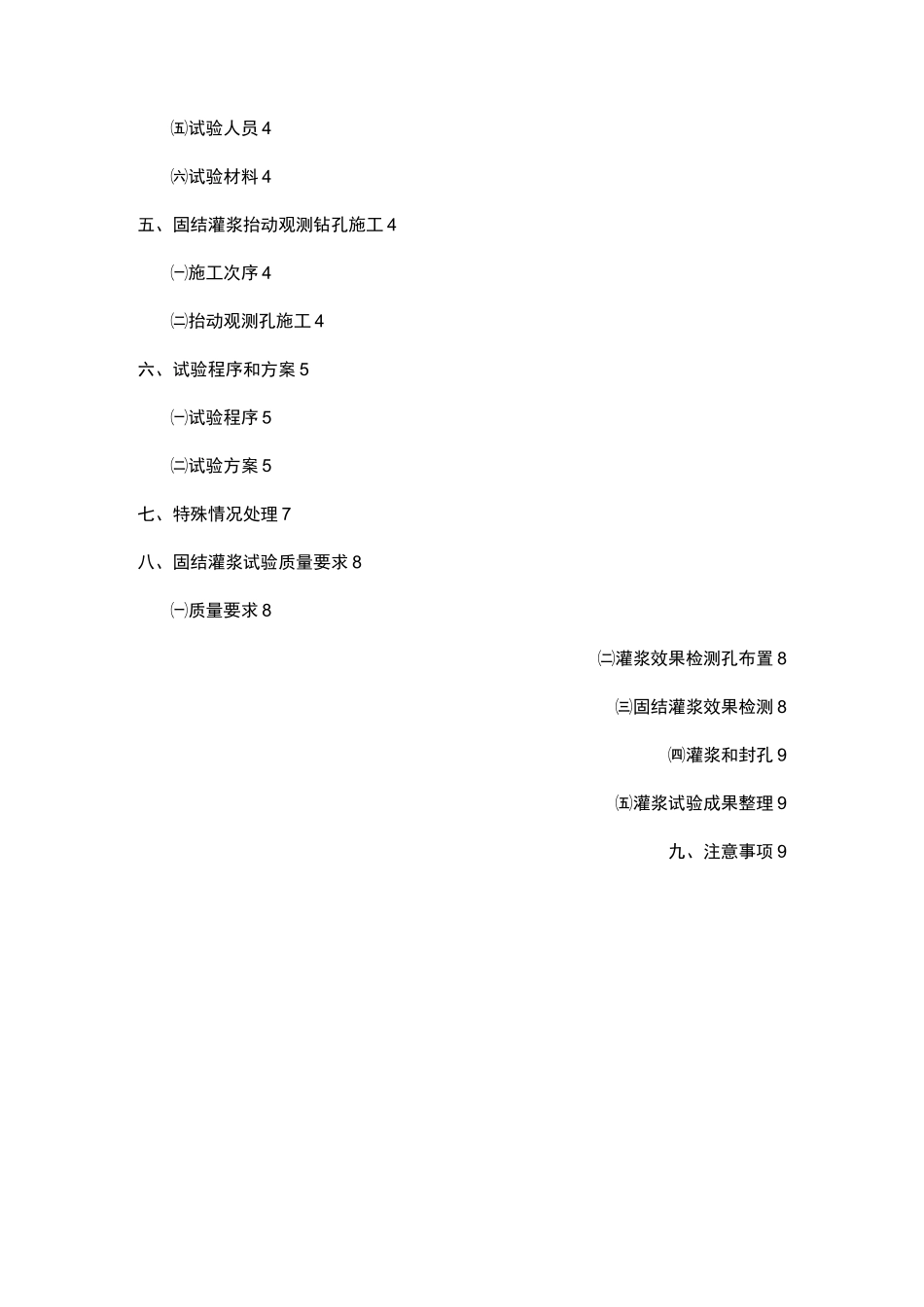

潼南航电枢纽一期工程固结灌浆试验方案中国水利水电第四工程局有限公司潼南航电枢纽工程项目部2015 年 4 月批准：审核：编制：目录一、工程概况 1㈠工程概述 1㈡固结灌浆试验区工程地质条件 2二、固结灌浆及试验的必要性 2三、编制依据 2四、试验准备 3㈠试验地点 3㈡试验时间 3㈢试验布置 3㈣试验设备 3㈤试验人员 4㈥试验材料 4五、固结灌浆抬动观测钻孔施工 4㈠施工次序 4㈡抬动观测孔施工 4六、试验程序和方案 5㈠试验程序 5㈡试验方案 5七、特殊情况处理 7八、固结灌浆试验质量要求 8㈠质量要求 8㈡灌浆效果检测孔布置 8㈢固结灌浆效果检测 8㈣灌浆和封孔 9㈤灌浆试验成果整理 9九、注意事项 9一、工程概况㈠工程概述涪江干流梯级渠化潼南航电枢纽工程位于重庆市潼南县城区涪江大桥下游约 3km 处，开发任务是以航运为主兼顾发电，修复涪江干流潼南县城段水生态系统。水库正常蓄水位为 236.50m,相应库容 1571 万 m3,校核洪水位 249.26m(P=0.2%),相应流量 36000m/s，总库容 2.19 亿 m3,船闸和航道等级为 V 级，设计通航船舶吨级为 300t,电站装机容量 42MW。本工程等别为 II 等，工程规模为大(2)型。枢纽主要建筑物泄水闸、船闸上下闸首和闸室、发电厂房、挡水土坝为 3 级建筑物，引航道建筑物等次要建筑物为 4 级，临时建筑物为 5 级。本工程枢纽主要建筑物从左至右依次为：左岸土坝连接段、厂房安装间、厂房主机间、18 孔泄水闸坝段、船闸上闸首段、船闸门库坝段和右岸土坝连接段。枢纽轴线全长 685.00m,坝顶高程 252.40m。泄水闸为 18 孔,采用开敞式平底宽顶堰，孔口净宽为 14m,堰顶高程为 225.00m,前沿总长 307.80m,闸室顺水向宽 25.5m,泄水闸采用底流消能型式，消能工分三区设置。船 闸 布 置 于 右 岸 ， 为 V 级 船 闸 ， 船 舶 吨 位 按 300t 设 计 ， 闸 室 有 效 尺 度 为120mx12mx3m(长 x 宽灯门槛水深)，为整体式结构，船闸前沿总长为 30m。电站厂房为河床式厂房，布置于枢纽左岸，厂房前沿总长 101.86m,主机间共布置 3 台灯泡式贯流机组，总装机容量 42MW,电站厂房采用垂直进厂方式。挡水土坝采用粘土防渗分区土石坝坝型，坝顶宽 10m,坝体上游侧填筑料为防渗土料,下游侧填筑砂砾料。上、下游坡比为 1:2.5,基础采用垂直截渗方式,选用混凝土防渗墙+帷幕灌浆，帷幕深度为qw3Lu 线以下 5m。泄水闸坝基础由侏罗系中统上沙溪庙组...
