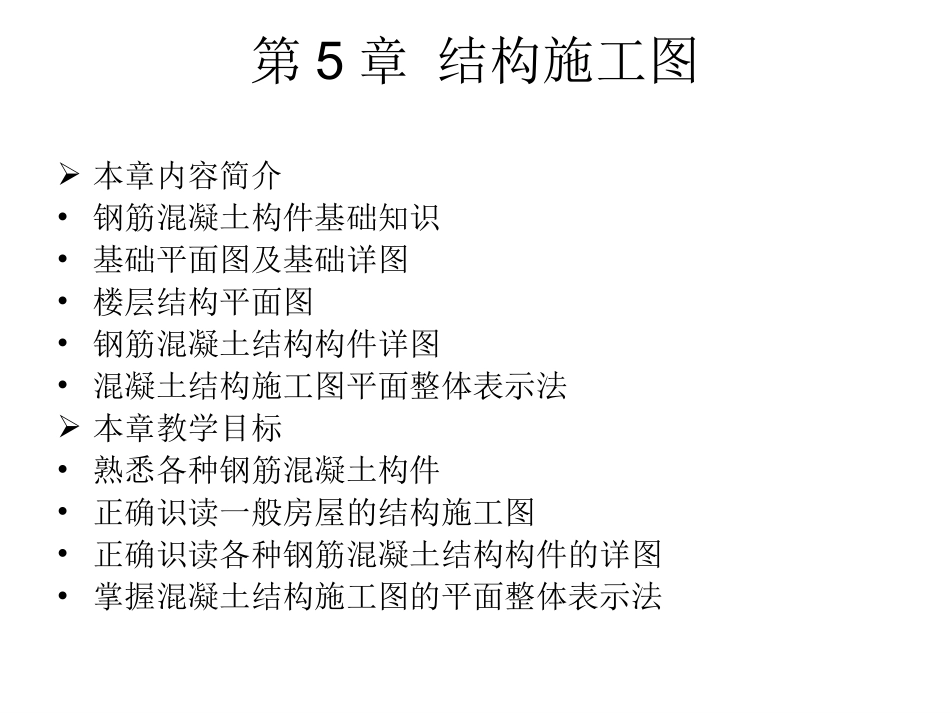

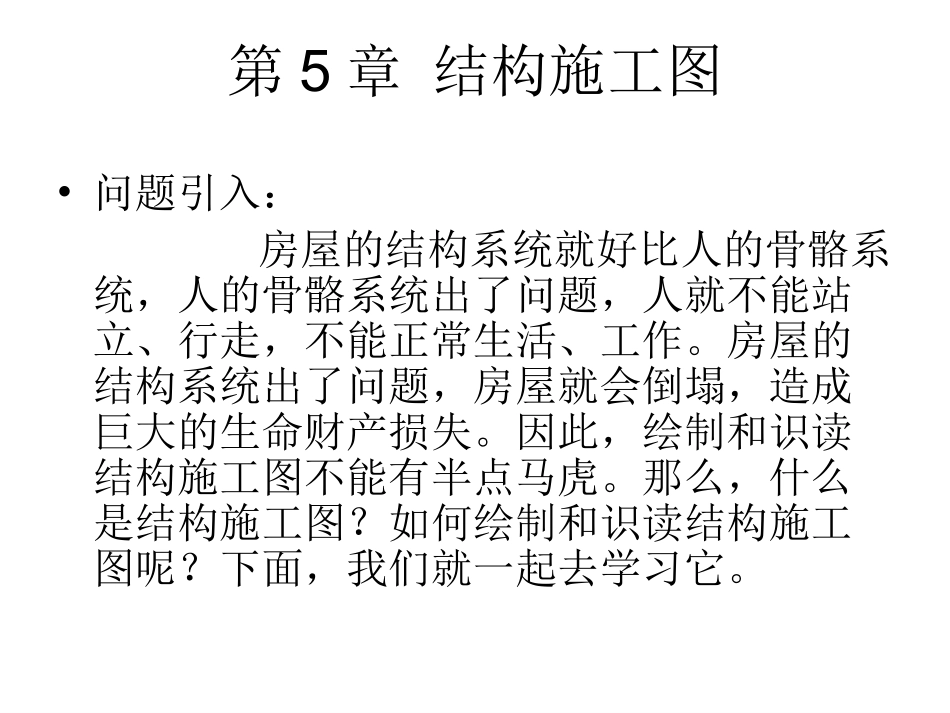

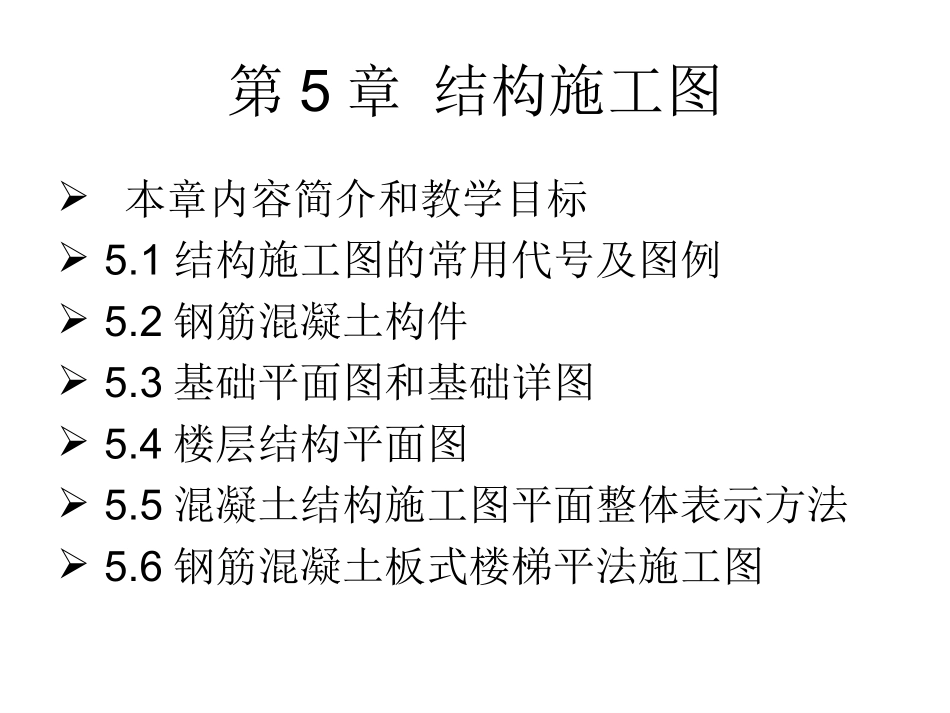

第5章结构施工图本章内容简介和教学目标5.1结构施工图的常用代号及图例5.2钢筋混凝土构件5.3基础平面图和基础详图5.4楼层结构平面图5.5混凝土结构施工图平面整体表示方法5.6钢筋混凝土板式楼梯平法施工图第5章结构施工图本章内容简介•钢筋混凝土构件基础知识•基础平面图及基础详图•楼层结构平面图•钢筋混凝土结构构件详图•混凝土结构施工图平面整体表示法本章教学目标•熟悉各种钢筋混凝土构件•正确识读一般房屋的结构施工图•正确识读各种钢筋混凝土结构构件的详图•掌握混凝土结构施工图的平面整体表示法第5章结构施工图•问题引入：房屋的结构系统就好比人的骨骼系统，人的骨骼系统出了问题，人就不能站立、行走，不能正常生活、工作。房屋的结构系统出了问题，房屋就会倒塌，造成巨大的生命财产损失。因此，绘制和识读结构施工图不能有半点马虎。那么，什么是结构施工图？如何绘制和识读结构施工图呢？下面，我们就一起去学习它。第5章结构施工图房屋中承受并传递荷载的构件如基础、墙、柱、梁、楼（屋）盖、屋架、支撑叫结构构件。由结构构件组成的“骨架”系统叫建筑结构。结构施工图是表达建筑物承重构件的布置、形状、大小、材料及其构造的施工图。完整的结构施工图包括：结构设计总说明基础平面图及基础详图楼层（屋面）结构平面图结构构件（如梁、板、柱、楼梯、屋架等）详图认识建筑结构构件5.1结构施工图的常用代号及图例5.1.1常用构件代号名称代号名称代号名称代号板B梁L框支梁KZL屋面板WB屋面梁WL屋面框架梁WKL空心板KB吊车梁DL屋架WJ槽形板CB圈梁QL柱Z楼梯板TB过梁GL框架柱KZ盖板或沟盖板板GB连系梁LL构造柱GZ挡雨板或檐口YB基础梁JL雨篷YP天沟板TGB楼梯梁TL阳台YT墙板QB框架KJ基础J桩ZH框架梁KL预埋件M-5.1.2一般钢筋图例名称图例说明钢筋横断面·无弯钩的钢筋端部下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜划线表示带半圆形弯钩的钢筋端部带直钩的钢筋端部带丝口的钢筋端部无弯钩的钢筋搭接带半圆形弯钩的钢筋搭接带直钩的钢筋搭接花蓝螺丝钢筋搭接机械连接的钢筋接头用文字说明机械连接的方式5.1.3钢筋画法图例序号说明图例1在结构平面图中配置双层钢筋时，底层钢筋的弯钩应向上或向左，顶层钢筋的钩弯则向下或向右2钢筋混凝土墙体配双层钢筋时，在配筋立面图中，远面钢筋的弯钩应向上或向左，而近面钢筋的弯钩向下或向右（JM近面；YM远面）续表3若在断面图中不能表达清楚的钢筋布置，应在断面图外增加钢筋大样图（如：钢筋混凝土墙、楼梯等）4图中所表示的箍筋、环筋等若布置复杂时，可加画钢筋大样及说明5每组相同的钢筋、箍筋或环筋，可用一根粗实线表示，同时用一两端带斜短划线的横穿细线，表示其余钢筋及起止范围5.2钢筋混凝土构件5.2.1钢筋混凝土构件基础知识1）钢筋混凝土构件及混凝土强度等级钢筋混凝土构件由钢筋和混凝土两种材料组合而成。混凝土按其抗压强度分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十四个等级，数字越大，抗压强度越高。2）钢筋的分类与作用（1）按其在构件中的作用分受力筋承受拉力或压力的钢筋。架立筋与受力筋、箍筋一起形成骨架，起固定钢筋位置的作用。箍筋起到固定纵向钢筋的作用，并承受一部分斜拉力。分布筋一般用于板内，与受力筋垂直，用以固定受力筋的位置，并抵抗由温度变化或混凝土收缩等原因引起的变形。构造筋为满足构造和吊装需要而设置的钢筋认识钢筋的种类钢筋混凝土梁钢筋混凝土板钢筋骨架的组成（2）按其化学成份和力学性能分种类符号材料直径范围d(mm)说明HPB235Q2358～20热轧光圆钢筋HRB33520MnSi6～50热轧带肋钢筋HRB40020MnSiV20MnSiNb20MnSiTi6～50热轧带肋钢筋RRB400K20MnSi6～40余热处理带肋钢筋3）钢筋的保护层和弯钩钢筋的保护层钢筋外缘起保护钢筋作用的混凝土层叫保护层.钢筋弯钩HPB235级受力钢筋端部应做成半圆弯钩或直弯钩；带肋钢筋可不做弯钩。弯钩的形状和尺寸如下图所示。箍筋的半圆弯钩箍筋的直弯钩箍筋的简化画法4）钢筋混凝土构件的图示方法在构件详图中，假想混凝土为透明体，用细实线画出其...
