架空线工程施工方案

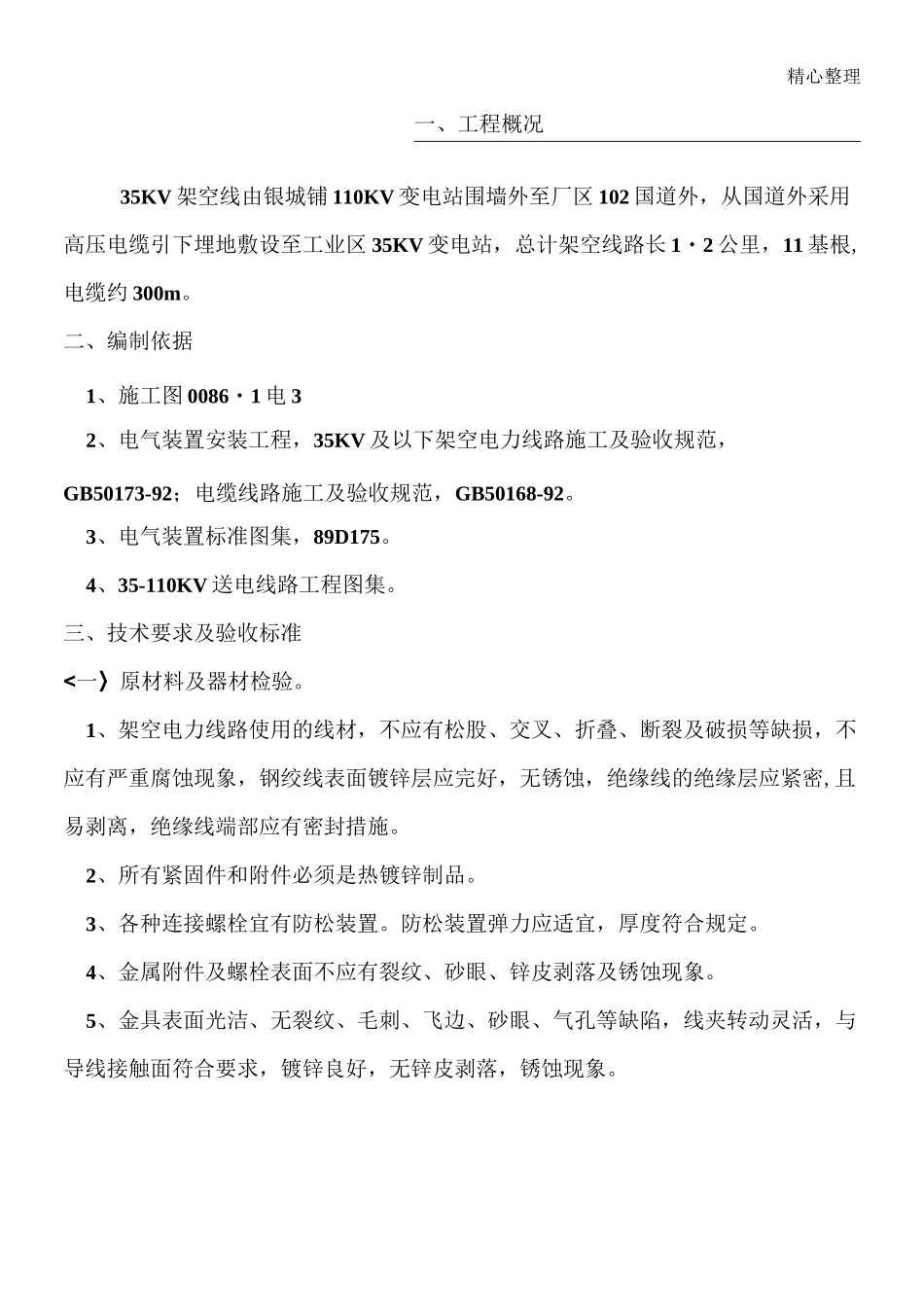

精心整理一、工程概况35KV 架空线由银城铺 110KV 变电站围墙外至厂区 102 国道外，从国道外采用高压电缆引下埋地敷设至工业区 35KV 变电站，总计架空线路长 1・2 公里，11 基根,电缆约 300m。二、编制依据1、施工图 0086・1 电 32、电气装置安装工程，35KV 及以下架空电力线路施工及验收规范，GB50173-92；电缆线路施工及验收规范，GB50168-92。3、电气装置标准图集，89D175。4、35-110KV 送电线路工程图集。三、技术要求及验收标准<一〉原材料及器材检验。1、架空电力线路使用的线材，不应有松股、交叉、折叠、断裂及破损等缺损，不应有严重腐蚀现象，钢绞线表面镀锌层应完好，无锈蚀，绝缘线的绝缘层应紧密,且易剥离，绝缘线端部应有密封措施。2、所有紧固件和附件必须是热镀锌制品。3、各种连接螺栓宜有防松装置。防松装置弹力应适宜，厚度符合规定。4、金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。5、金具表面光洁、无裂纹、毛刺、飞边、砂眼、气孔等缺陷，线夹转动灵活，与导线接触面符合要求，镀锌良好，无锌皮剥落，锈蚀现象。精心整理精心整理10、绝缘子安装时应清除表面灰垢，附着物及不应有的涂料，安装应牢固，连接可靠，防止积水。11、悬式绝缘子与电杆、导线金具连接触无卡压现象，耐张串上的弹簧销子螺栓及穿钉应由上向下穿。悬垂串上的弹簧销子，螺栓及穿钉应向受电侧穿入。两边线应由内向外，中线应由左向右穿入。12、绝缘子裙边与带电部位的间隙不应小于 50mm。13、采用的闭口销或开口销不应有折断、裂纹等现象，当采用开口销时应对称开口，开口角度应为 300-600。＜四＞拉线安装1、拉线盘的埋设深度和方向，符合设计要求。拉线棒与拉线盘垂直，连接处采用双螺母，其外露地面部分的长度应 500mm-700mm,拉线坑应有斜坡，回填土时应将土块打碎后夯实。拉线坑宜设防沉层。2、拉线与地平面的夹角与设计值得允许偏差不应大于 10。3、承立拉线应与线路方向的中心线对正，分角拉线应与线路分角线方向对正，防风拉线应与线路垂直。4、UT 线夹及楔形线夹安装前，丝扣上应涂润滑剂，线夹舌板与拉线接触紧密,受力后无滑动现象，线夹凸肚在尾线侧，安装时与应损伤线股。5、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出尾线长度为 300-500mm，尾线回头后与本线应扎牢。6、UT 形线夹或花篮螺栓的螺栓应露扣，并应有不小于 1/2 的螺杆丝扣长度可供调紧，调整后，UT 形线夹...
