板钢筋计算实例

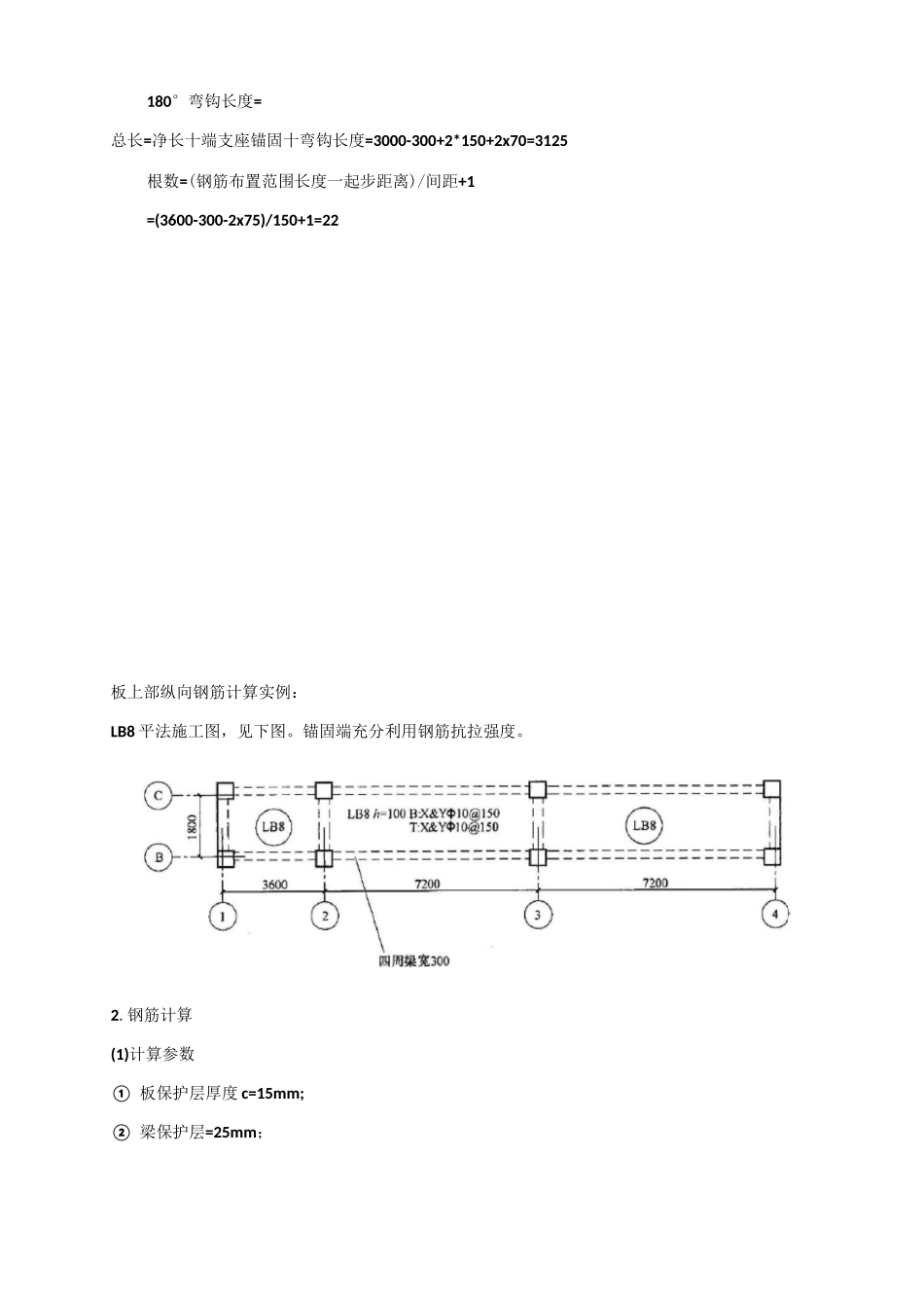

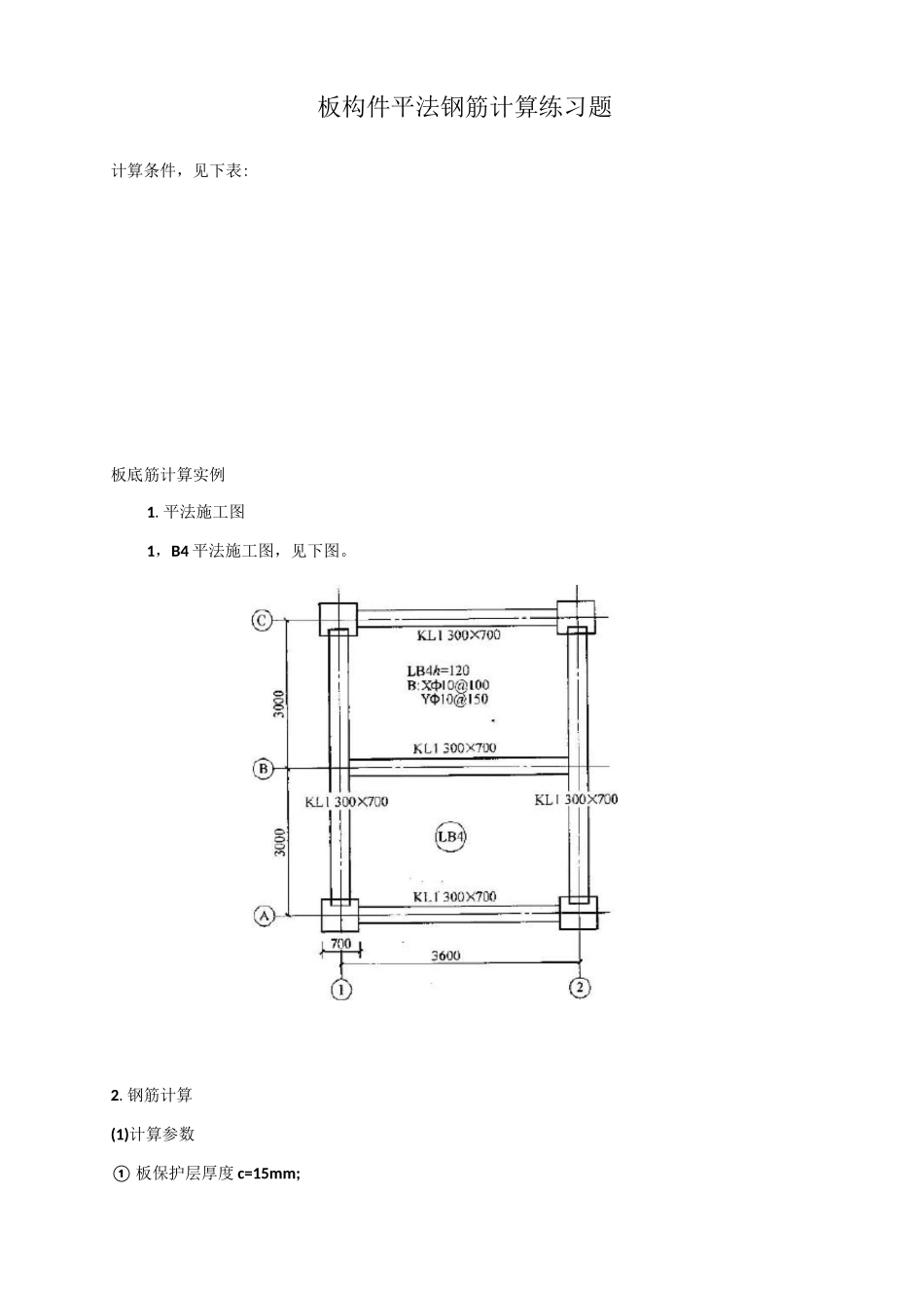

板构件平法钢筋计算练习题计算条件，见下表:板底筋计算实例1.平法施工图1，B4 平法施工图，见下图。2.钢筋计算(1)计算参数① 板保护层厚度 c=15mm;② 梁保护层=25mm；③ la=lab=30d;[11G101-1,p53]④ Ifla；[p55]⑤ 起步距离=1/2 钢筋间距。[p92:距梁边为 1/2 板筋间距](2)钢筋计算过程1) B-C 轴① X①10@100端支座锚固长度=max(hb/2,5d)=max(150,5*10)=150180°弯钩长度=总长=净长十端支座锚固十弯钩长度=3600-300+2x150+2xx10=3725根数=(钢筋布置范围长度一起步距离)／间距+1=(3000-300-100)/100+1=27② Y①10@150端支座锚固长度=max(hb/2,5d)=max(150,5*10)=150180°弯钩长度=总长=净长十端支座锚固十弯钩长度=3000-300+2*150+2xx10=3125根数=(钢筋布置范围长度一起步距离)／间距+1=(3600-300-2x75)/150+1=222) A-B 轴① X①10@100端支座锚固长度=max(hb/2,5d)=max(150,5*10)=150180°弯钩长度=总长=净长十端支座锚固十弯钩长度=3600-300+2x150+2xx10=3725根数=(钢筋布置范围长度一起步距离)／间距+1=(3000-300-100)/100+1=27② Y①10@150端支座锚固长度=max(hb/2,5d)=max(150,5*10)=150180°弯钩长度=总长=净长十端支座锚固十弯钩长度=3000-300+2*150+2x70=3125根数=(钢筋布置范围长度一起步距离)/间距+1=(3600-300-2x75)/150+1=22板上部纵向钢筋计算实例：LB8 平法施工图，见下图。锚固端充分利用钢筋抗拉强度。2.钢筋计算(1)计算参数① 板保护层厚度 c=15mm;② 梁保护层=25mm；(1)平法施工图③ la=lab=30d;[p53]④ Ifla；[p55]⑤ 起步距离=12 钢筋间距。[p92:距梁边为 12 板筋间距](2)钢筋计算过程1) X①10@150① 端支座锚固长度=15d+支座宽-保护层=15*10+300-25=425[11G101-1,p92。本题中梁是板的支座]总长=净长十端支座锚固=3600+2*7200-300+2*425=18550接头个数=18550/9000-1=2② 根数=(钢筋布置范围长度一两端起步距离)/间距+1=(1800-300-2x75)/150+1=102) Y①10@150① 端支座锚固长度=15d+(支座宽-保护层)=15*10+300-25=425总长=净长十端支座锚固=1800-300+2*425=2350接头个数=0② 根数=(钢筋布置范围长度一两端起步距离)/间距+11- 2 轴=(3600-300-2*75)/150+1=222- 3 轴=(7200-300-2*75)/150+1=463- 4 轴=(7200-300-2*75)/150+1=46支座负筋计算实例1．中间支座负筋两侧共 12根。LB1A 二 1200)4?10@10Q1200,四周梁宽孔 01/中间支座负筋平法施工图，见下图。（2）钢筋计算1）计算参数① 板...
