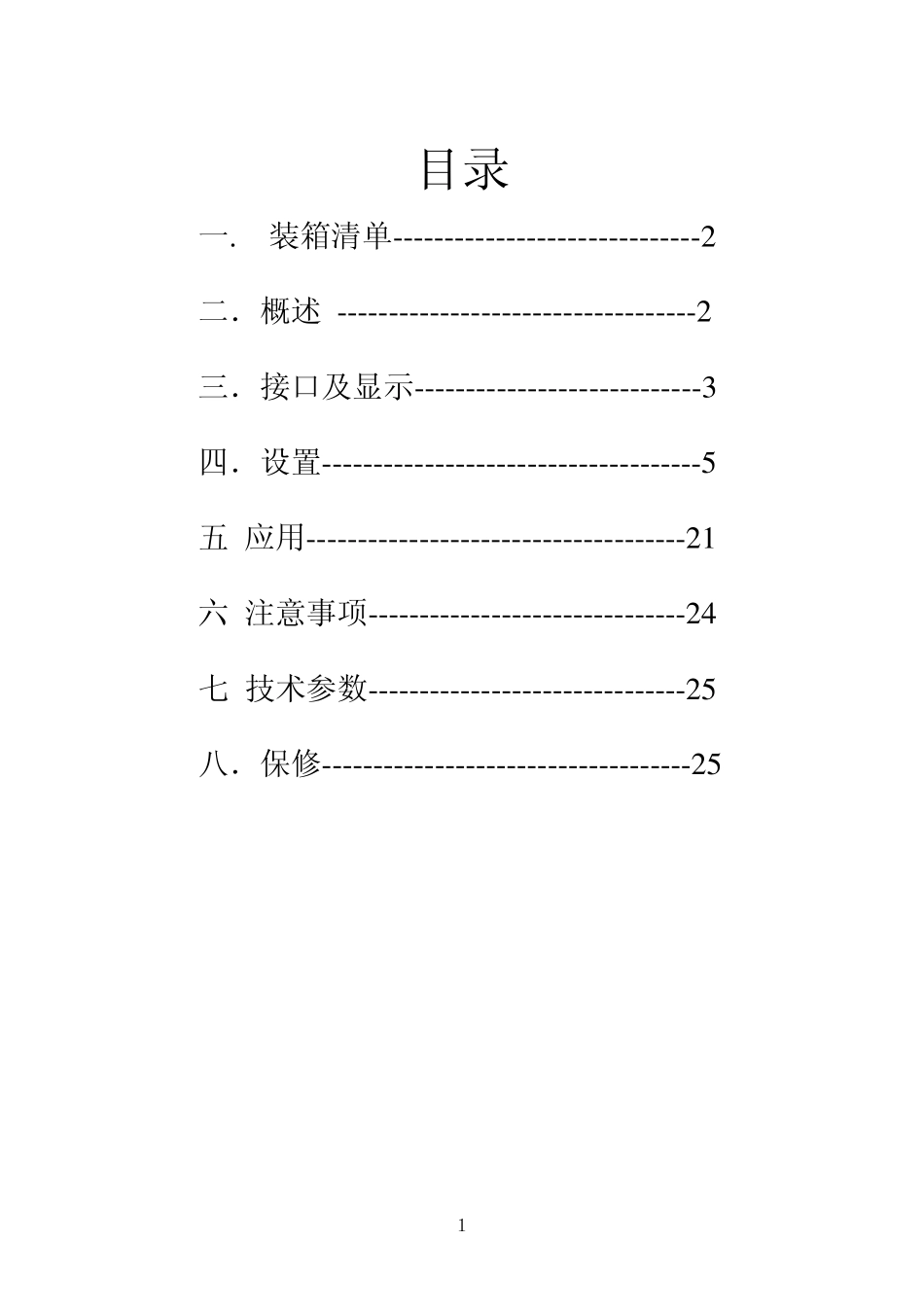

０ C2000 Plu s S232/1 TWZ 说 明 书 １ 目录 一. 装箱清单------------------------------2 二．概述 -----------------------------------2 三．接口及显示----------------------------3 四．设置-------------------------------------5 五 应用-------------------------------------2 1 六.注意事项-------------------------------2 4 七.技术参数-------------------------------2 5 八．保修------------------------------------2 5 2 一. 装箱清单 序号 品名 数量 单位 备注 1 转换器 1 台 2 电源 1 个 3 电源端子 1 个 4 合格证 1 张 5 说明书 1 本 二． 概述 C2000 Plus S232/1 TWZ是RS232到TCP/IP的协议转换器，它提供RS232到TCP/IP网络和TCP/IP网络到RS232的数据透明传输，它将从转换器的RS232串行口上收到的数据，透明的传送到在网络上的数据服务器，数据服务器发出的数据经网络通过它透明的发送到转换器上的RS232串行口上。 该转换器向上提供10M以太网接口，向下提供1个标准 RS232串行口，16K通讯缓存，通讯参数可通过软件设置，波特率从1200bps~115200bps。C2000 Plus S232/1 TWZ可适用各种网络环境，网络参数和串口参数可使用转换器设置软件进行设置，也可以由用户编程进行设置。 该型号转换器有三种工作模式： 1. 作为 TCP服务器，转换器在指定的TCP端口上监听 TCP连接请求；2. 作为 TCP客户端，转换器上电时主动向 TCP服务器请求连接；3. 自动方式，当转换器收到串口数据时自动切换到作为 TCP客户端模式，转换器向数据服务器请求连接，并将数据传送到数据服务器，传 3 送完后转换器自动切换回作为TCP服务器模式。 （建议：不要使用自动方式） 应用软件可使用三种方式与转换器通讯： 1.通过本公司开发的虚拟串口驱动和连接管理程序C2000 Manager将网络数据重定向到虚拟串口，然后从虚拟串口读取数据； 2.用本公司开发的控件 EDSockServer.ocx(或动态库EDSockServer.dll)； 3.使用 Socket进行通讯。 三． 接口及显示 C2000 Plus S232 TWZ 正面见下图： LED1：电源指示灯。 LED2：网络指示灯，当转换器从网络接收到数据或向网络发送数据时灯亮。 LED3：串口通讯指示灯，当转换器收到串口数据或向串口发送数据时灯亮。 LED3 LED2 LED1 4 如下图： NET：RJ45 网络接口，使用时该接口通过网络线将转换器接入TCP/IP 网络。...
