C30路面混凝土配合比设计书

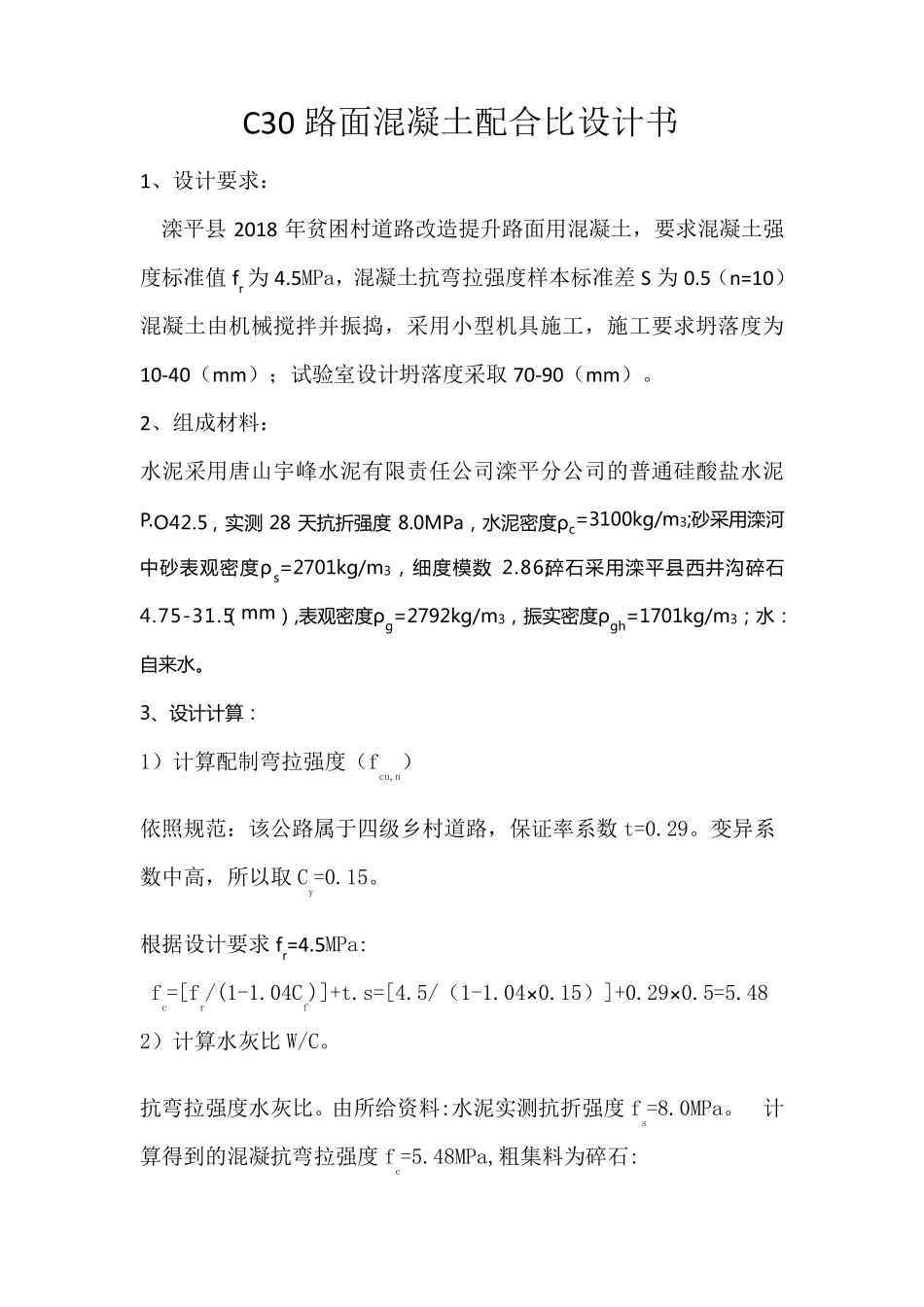

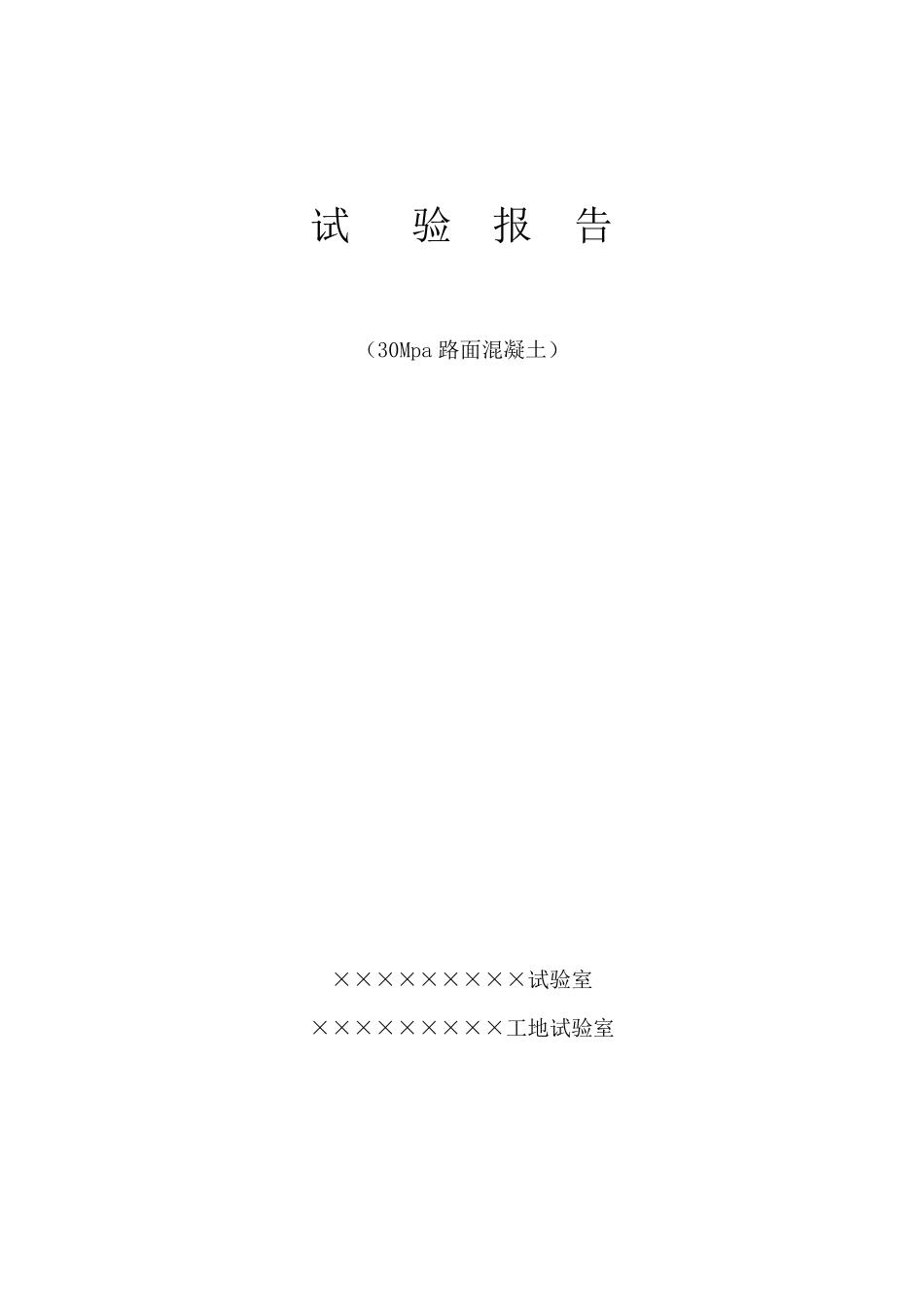

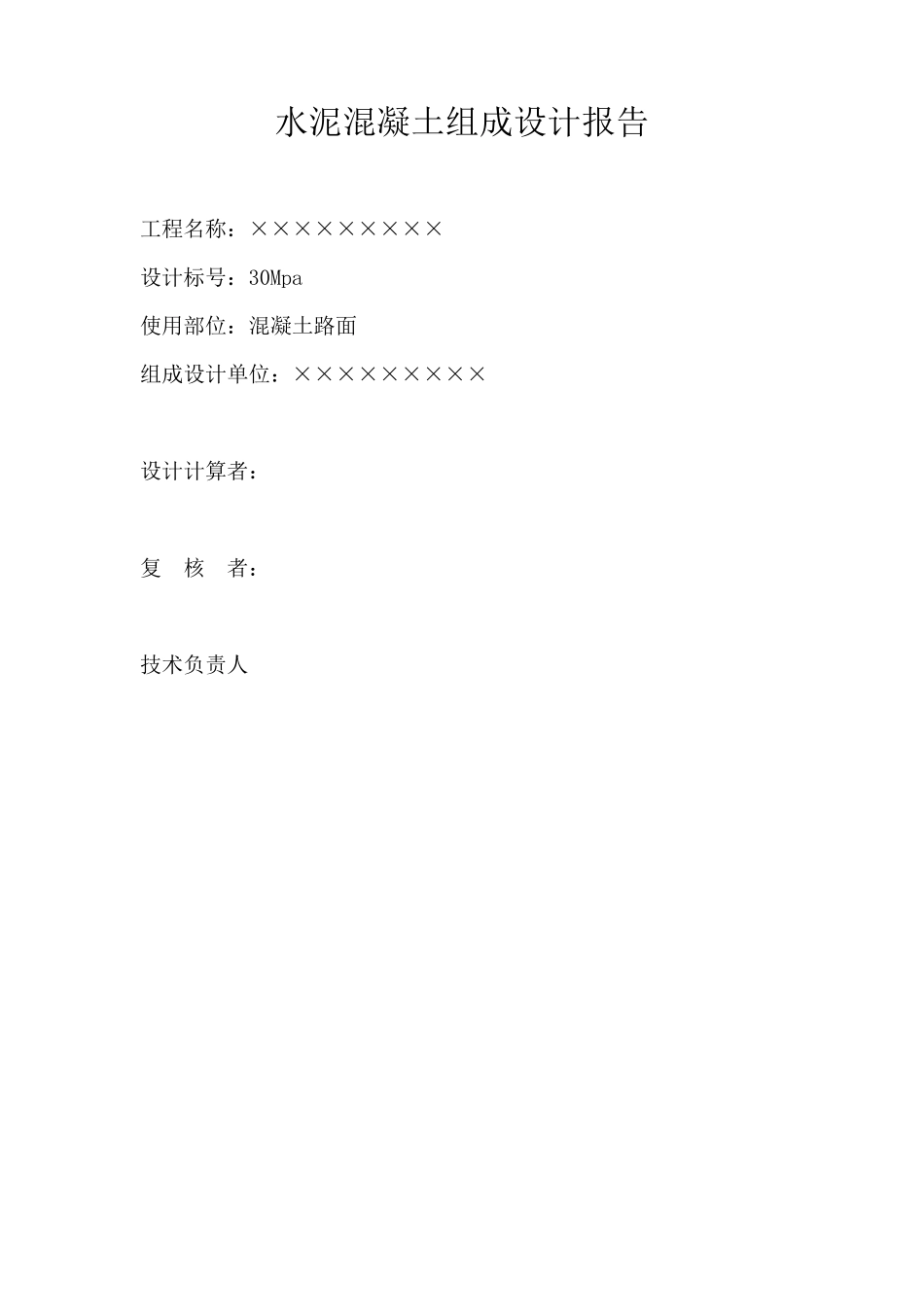

试 验 报 告 （30Mpa 路面混凝土） ×××××××××试验室 ×××××××××工地试验室 水泥混凝土组成设计报告 工程名称：××××××××× 设计标号：30Mpa 使用部位：混凝土路面 组成设计单位：××××××××× 设计计算者： 复 核 者： 技术负责人 C30 路面混凝土配合比设计书 1、设计要求： 滦平县 2018 年贫困村道路改造提升路面用混凝土，要求混凝土强度标准值 fr为 4.5MPa，混凝土抗弯拉强度样本标准差 S 为 0.5（n=10）混凝土由机械搅拌并振捣，采用小型机具施工，施工要求坍落度为10-40（mm）；试验室设计坍落度采取 70-90（mm）。 2、组成材料： 水泥采用唐山宇峰水泥有限责任公司滦平分公司的普通硅酸盐水泥P.O42.5， 实 测28 天 抗 折 强 度8.0MPa， 水 泥 密 度 ρc=3100kg/m3;砂 采 用 滦 河中 砂 表 观 密 度 ρs=2701kg/m3， 细 度 模 数2.86;碎 石 采 用 滦 平 县 西 井 沟 碎 石4.75-31.5（ mm） ,表 观 密 度 ρg=2792kg/m3， 振 实 密 度 ρgh=1701kg/m3； 水 ：自 来 水 。 3、设计计算： 1）计算配制弯拉强度（fcu,n） 依照规范：该公路属于四级乡村道路，保证率系数 t=0.29。变异系数中高，所以取 Cy=0.15。 根据设计要求 fr=4.5MPa: fc=[fr/(1-1.04Cf)]+t.s=[4.5/（1-1.04×0.15）]+0.29×0.5=5.48 2）计算水灰比W/C。 抗弯拉强度水灰比。由所给资料:水泥实测抗折强度 fs=8.0MPa。 计算得到的混凝抗弯拉强度 fc=5.48MPa,粗集料为碎石: W/C=1.5684/(fc+1.0097-0.3595×fs) =1.5684/(5.48+1.0097-0.359×8.0)=0.42 耐久性校核。说凝土用于乡村公路路面，无机冰冻性要求，依据规范查表最大水灰比为0.48，按照强度计算水灰比结果符合耐久性要求，取水灰比W/C=0.42.灰水比C/W=2.38 3) 确定砂率(βs) 由砂的细度模数 2.68、碎石，依据规范，取表中砂率中间值β=36%。 4) 确定单位用水量(m) 依据规范小型机具施工出机坍落度要求为10-40(mm),摊铺坍落度0-20(mm)取20mm，灰水比C/W2.17 砂率36%代入下式,计算用水量: mwo=104.97+0.309SL+11.27(C/W)+0.61Sp =104.97+0.309×20+11.27×2.38+0.61×36=160(kg/m3) 依据规范最大单位用水量为150kg/m3,故取150kg/m3。 (5)确定单位水泥用量(m) 将单位用水量 150kg/m'，灰水比C/W =2.38 代人式,计算单位水泥用量: mco=（C/W)×mwo=2.38x150=357(kg/m3 )...
