CA6140型卧式车床的电气控制电路

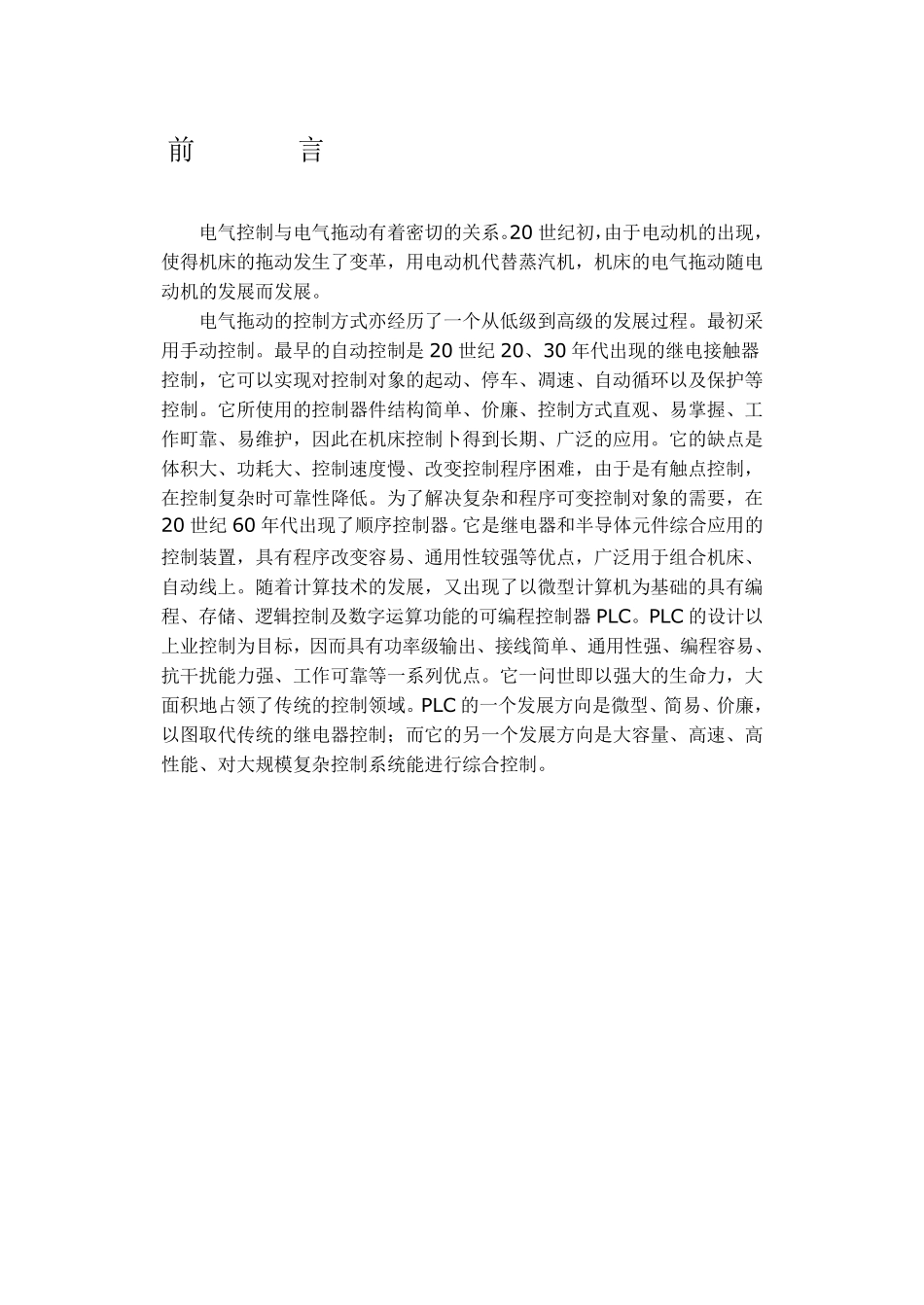

CA6140型卧式车床的电气控制电路_第1页
1/10
CA6140型卧式车床的电气控制电路_第2页
2/10

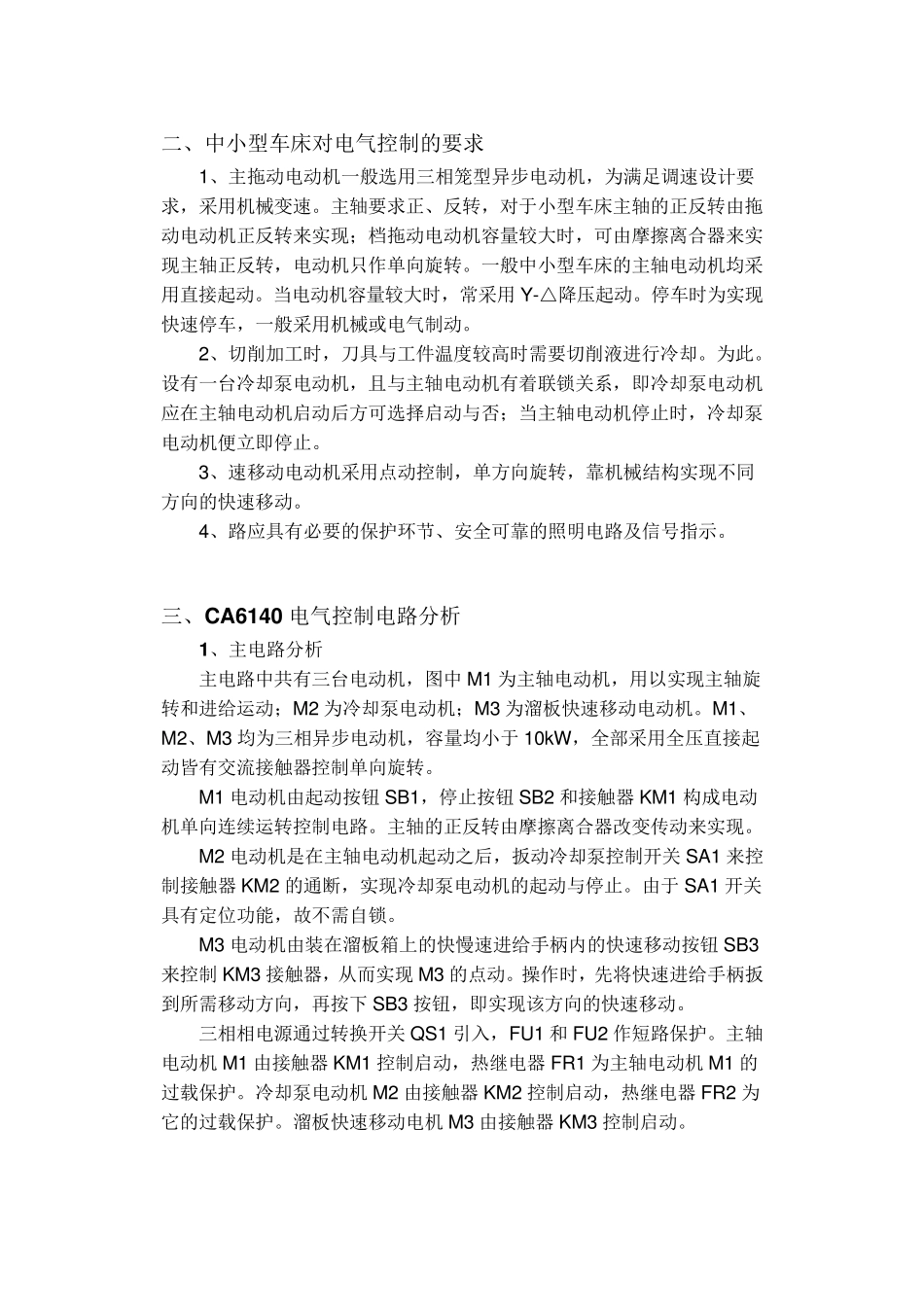

CA6140型卧式车床的电气控制电路_第3页
3/10
前 言 电气控制与电气拖动有着密切的关系。20 世纪初,由于电动机的出现,使得机床的拖动发生了变革,用电动机代替蒸汽机,机床的电气拖动随电动机的发展而发展。 电气拖动的控制方式亦经历了一个从低级到高级的发展过程。最初采用手动控制。最早的自动控制是20 世纪20、30 年代出现的继电接触器控制,它可以实现对控制对象的起动、停车、凋速、自动循环以及保护等控制。它所使用的控制器件结构简单、价廉、控制方式直观、易掌握、工作町靠、易维护,因此在机床控制卜得到长期、广泛的应用。它的缺点是体积大、功耗大、控制速度慢、改变控制程序困难,由于是有触点控制,在控制复杂时可靠性降低。为了解决复杂和程序可变控制对象的需要,在20 世纪60 年代出现了顺序控制器。它是继电器和半导体元件综合应用的控制装置,具有程序改变容易、通用性较强等优点,广泛用于组合机床、自动线上。随着计算技术的发展,又出现了以微型计算机为基础的具有编程、存储、逻辑控制及数字运算功能的可编程控制器 PLC。PLC 的设计以上业控制为目标,因而具有功率级输出、接线简单、通用性强、编程容易、抗干扰能力强、工作可靠等一系列优点。它一问世即以强大的生命力,大面积地占领了传统的控制领域。PLC 的一个发展方向是微型、简易、价廉,以图取代传统的继电器控制;而它的另一个发展方向是大容量、高速、高性能、对大规模复杂控制系统能进行综合控制。 C A 6140 型卧式车床的电气控制电路 一、C A 6140 型卧式车床的电气控制 1、CA6140 型卧式车床的电气控制电路(如图 1-1) 图 1-1 二、中小型车床对电气控制的要求 1、主拖动电动机一般选用三相笼型异步电动机,为满足调速设计要求,采用机械变速。主轴要求正、反转,对于小型车床主轴的正反转由拖动电动机正反转来实现;档拖动电动机容量较大时,可由摩擦离合器来实现主轴正反转,电动机只作单向旋转。一般中小型车床的主轴电动机均采用直接起动。当电动机容量较大时,常采用Y-△降压起动。停车时为实现快速停车,一般采用机械或电气制动。 2、切削加工时,刀具与工件温度较高时需要切削液进行冷却。为此。设有一台冷却泵电动机,且与主轴电动机有着联锁关系,即冷却泵电动机应在主轴电动机启动后方可选择启动与否;当主轴电动机停止时,冷却泵电动机便立即停止。 3、速移动电动机采用点动控制,单方向旋转,靠机械结构实现不同方向的快速移动。 4、路应具有必要的保护环节、...
