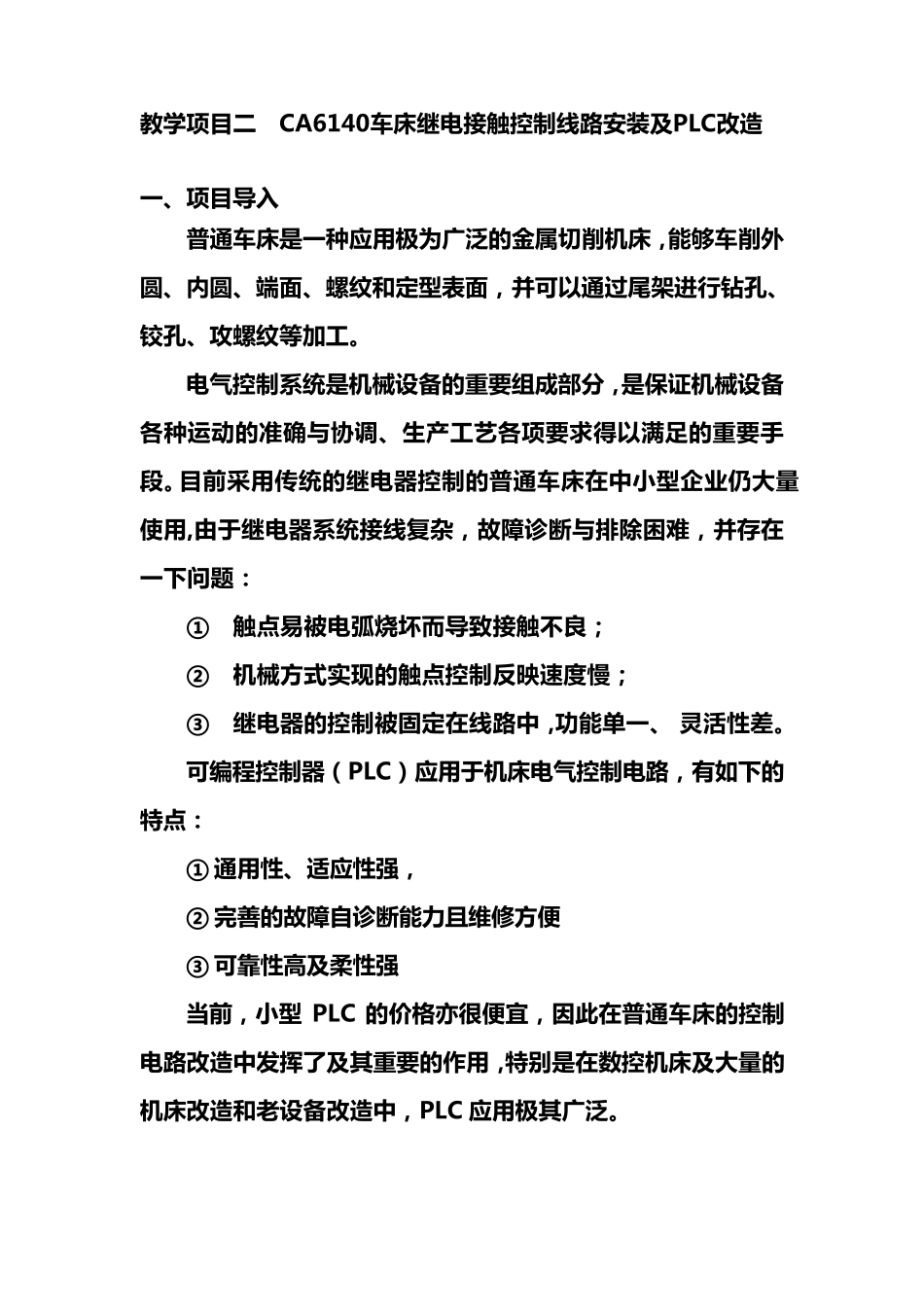

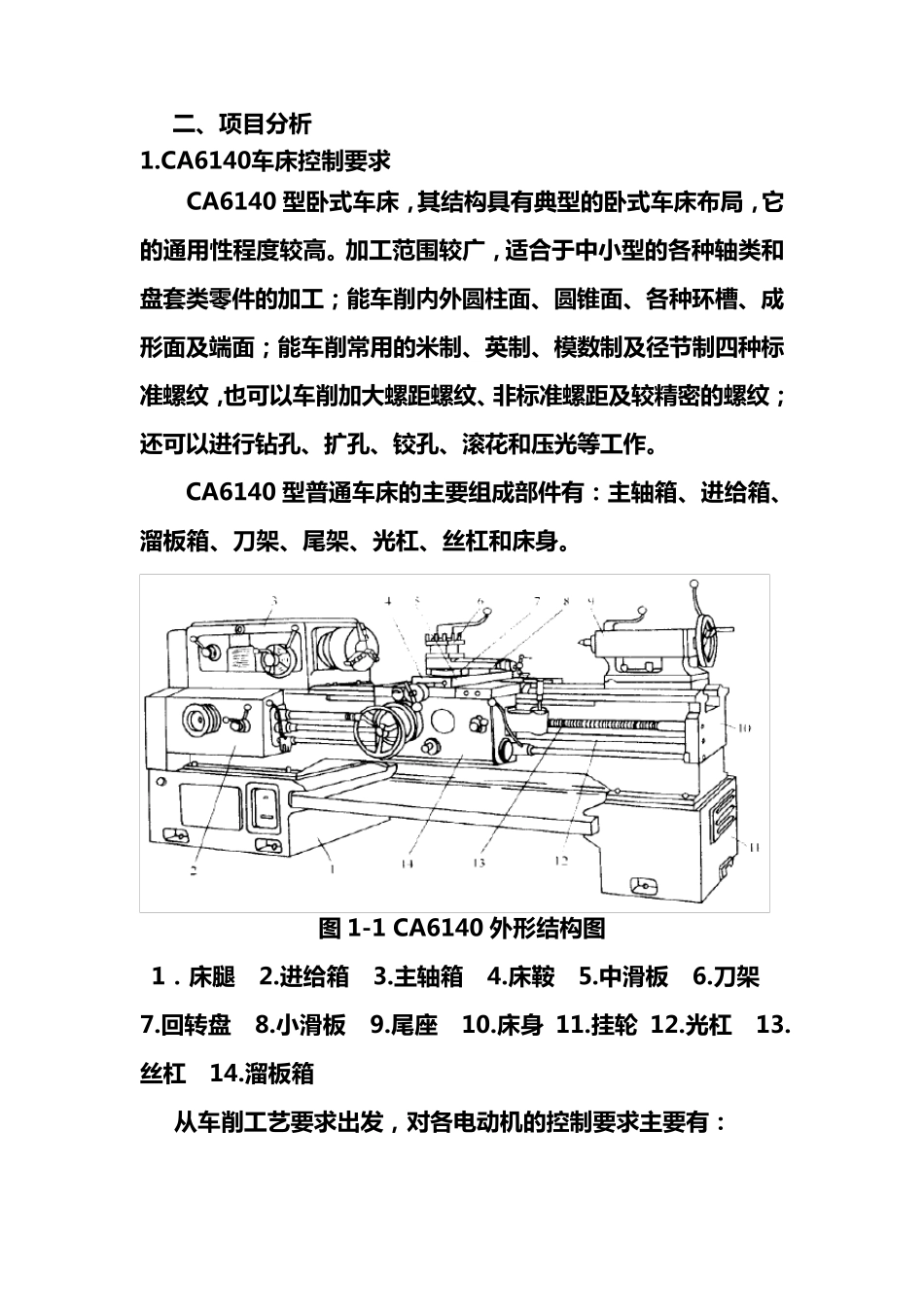

教 学 项 目 二 CA6140车 床 继 电 接 触 控 制 线 路 安 装 及 PLC改 造 一 、 项 目 导 入 普 通 车 床 是 一 种 应 用 极 为 广 泛 的 金 属 切 削 机 床 ，能 够 车 削 外圆 、 内 圆 、 端 面 、 螺 纹 和 定 型 表 面 ， 并 可 以 通 过 尾 架 进 行 钻 孔 、铰 孔 、 攻 螺 纹 等 加 工 。 电 气 控 制 系 统 是 机 械 设 备 的 重 要 组 成 部 分 ，是 保 证 机 械 设 备各 种 运 动 的 准 确 与 协 调 、 生 产 工 艺 各 项 要 求 得 以 满 足 的 重 要 手段 。目 前 采 用 传 统 的 继 电 器 控 制 的 普 通 车 床 在 中 小 型 企 业 仍 大 量使 用 ,由 于 继 电 器 系 统 接 线 复 杂 ， 故 障 诊 断 与 排 除 困 难 ， 并 存 在一 下 问 题 ： ① 触 点 易 被 电 弧 烧 坏 而 导 致 接 触 不 良 ； ② 机 械 方 式 实 现 的 触 点 控 制 反 映 速 度 慢 ； ③ 继 电 器 的 控 制 被 固 定 在 线 路 中 ，功 能 单 一 、 灵 活 性 差 。 可 编 程 控 制 器 （ PLC） 应 用 于 机 床 电 气 控 制 电 路 ， 有 如 下 的特 点 ： ① 通 用 性 、 适 应 性 强 ， ② 完 善 的 故 障 自 诊 断 能 力 且 维 修 方 便 ③ 可 靠 性 高 及 柔 性 强 当 前 ， 小 型 PLC 的 价 格 亦 很 便 宜 ， 因 此 在 普 通 车 床 的 控 制电 路 改 造 中 发 挥 了 及 其 重 要 的 作 用 ，特 别 是 在 数 控 机 床 及 大 量 的机 床 改 造 和 老 设 备 改 造 中 ， PLC 应 用 极 其 广 泛 。 二 、项目分析 1.CA6140车床控制要求 CA6140 型卧式车床，其结构具有典型的卧式车床布局，它的通用性程度较高。加工范围较广，适合于中小型的各种轴类和盘套类零件的加工；能车削内外圆柱面、圆锥面、各种环槽、成形面及端面；能车削常用的米制、英制、模数制及径节制四种标准螺纹，也可以车削加大螺距螺纹、非标准螺距及较精密的螺纹；还可以进行钻孔、扩孔、铰孔、滚花和压光等工作。 CA6140 型普通车床的主要组成部件有：主轴箱、进给箱、溜板箱...
