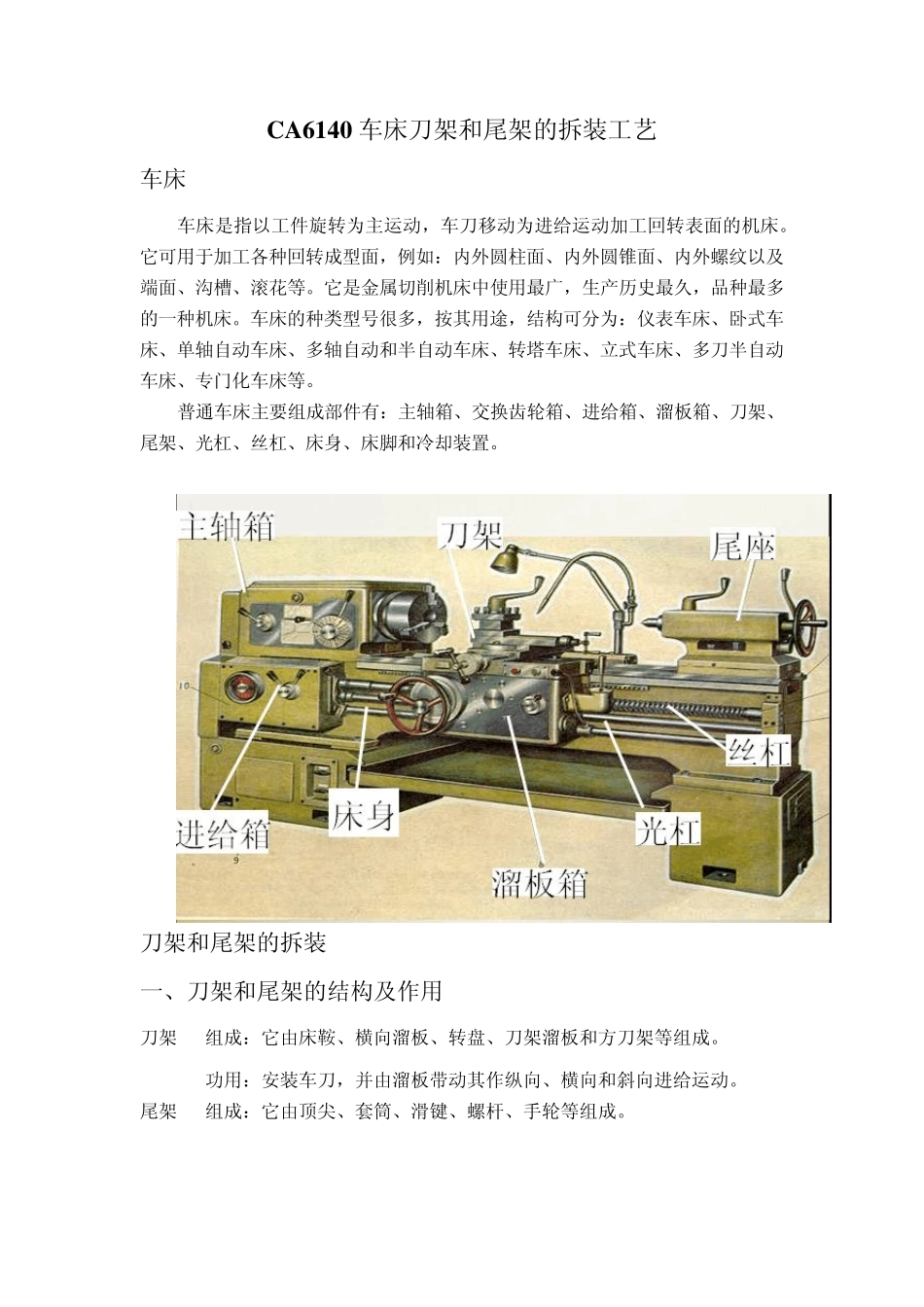

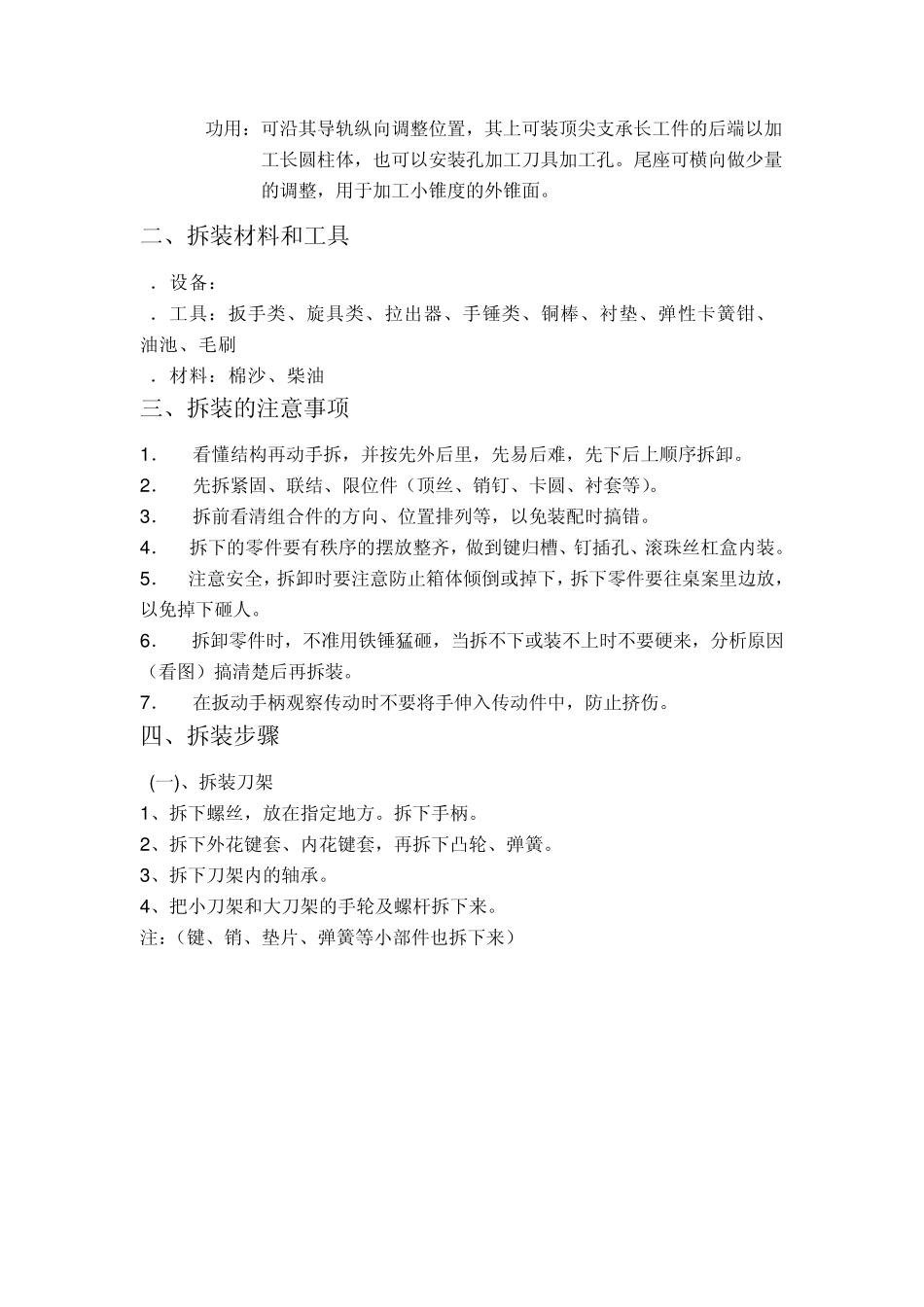

C A 6140 车床刀架、尾架的拆装工艺 组别: 组员及学号: 主要完成人: 时间: C A 6140 车床刀架和尾架的拆装工艺 车床 车床是指以工件旋转为主运动,车刀移动为进给运动加工回转表面的机床。它可用于加工各种回转成型面,例如:内外圆柱面、内外圆锥面、内外螺纹以及端面、沟槽、滚花等。它是金属切削机床中使用最广,生产历史最久,品种最多的一种机床。车床的种类型号很多,按其用途,结构可分为:仪表车床、卧式车床、单轴自动车床、多轴自动和半自动车床、转塔车床、立式车床、多刀半自动车床、专门化车床等。 普通车床主要组成部件有:主轴箱、交换齿轮箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠、床身、床脚和冷却装置。 刀架和尾架的拆装 一、刀架和尾架的结构及作用 刀架 组成:它由床鞍、横向溜板、转盘、刀架溜板和方刀架等组成。 功用:安装车刀,并由溜板带动其作纵向、横向和斜向进给运动。 尾架 组成:它由顶尖、套筒、滑键、螺杆、手轮等组成。 功用:可沿其导轨纵向调整位置,其上可装顶尖支承长工件的后端以加工长圆柱体,也可以安装孔加工刀具加工孔。尾座可横向做少量的调整,用于加工小锥度的外锥面。 二、拆装材料和工具 1.设备:CA6140 2.工具:扳手类、旋具类、拉出器、手锤类、铜棒、衬垫、弹性卡簧钳、油池、毛刷 3.材料:棉沙、柴油 三、拆装的注意事项 1 . 看懂结构再动手拆,并按先外后里,先易后难,先下后上顺序拆卸。 2 . 先拆紧固、联结、限位件(顶丝、销钉、卡圆、衬套等)。 3 . 拆前看清组合件的方向、位置排列等,以免装配时搞错。 4 . 拆下的零件要有秩序的摆放整齐,做到键归槽、钉插孔、滚珠丝杠盒内装。 5 . 注意安全,拆卸时要注意防止箱体倾倒或掉下,拆下零件要往桌案里边放, 以免掉下砸人。 6 . 拆卸零件时,不准用铁锤猛砸,当拆不下或装不上时不要硬来,分析原因(看图)搞清楚后再拆装。 7 . 在扳动手柄观察传动时不要将手伸入传动件中,防止挤伤。 四、拆装步骤 (一)、拆装刀架 1 、拆下螺丝,放在指定地方。拆下手柄。 2 、拆下外花键套、内花键套,再拆下凸轮、弹簧。 3 、拆下刀架内的轴承。 4 、把小刀架和大刀架的手轮及螺杆拆下来。 注:(键、销、垫片、弹簧等小部件也拆下来) (二)、尾架拆装 1 、拆下螺丝,再拆手柄(尾架上方的)。 2 、拆下手轮及连接着的螺杆。 3 、拆除顶尖,拆下套筒。 注...
