CA6140车床杠杆(831009)工艺设计说明书

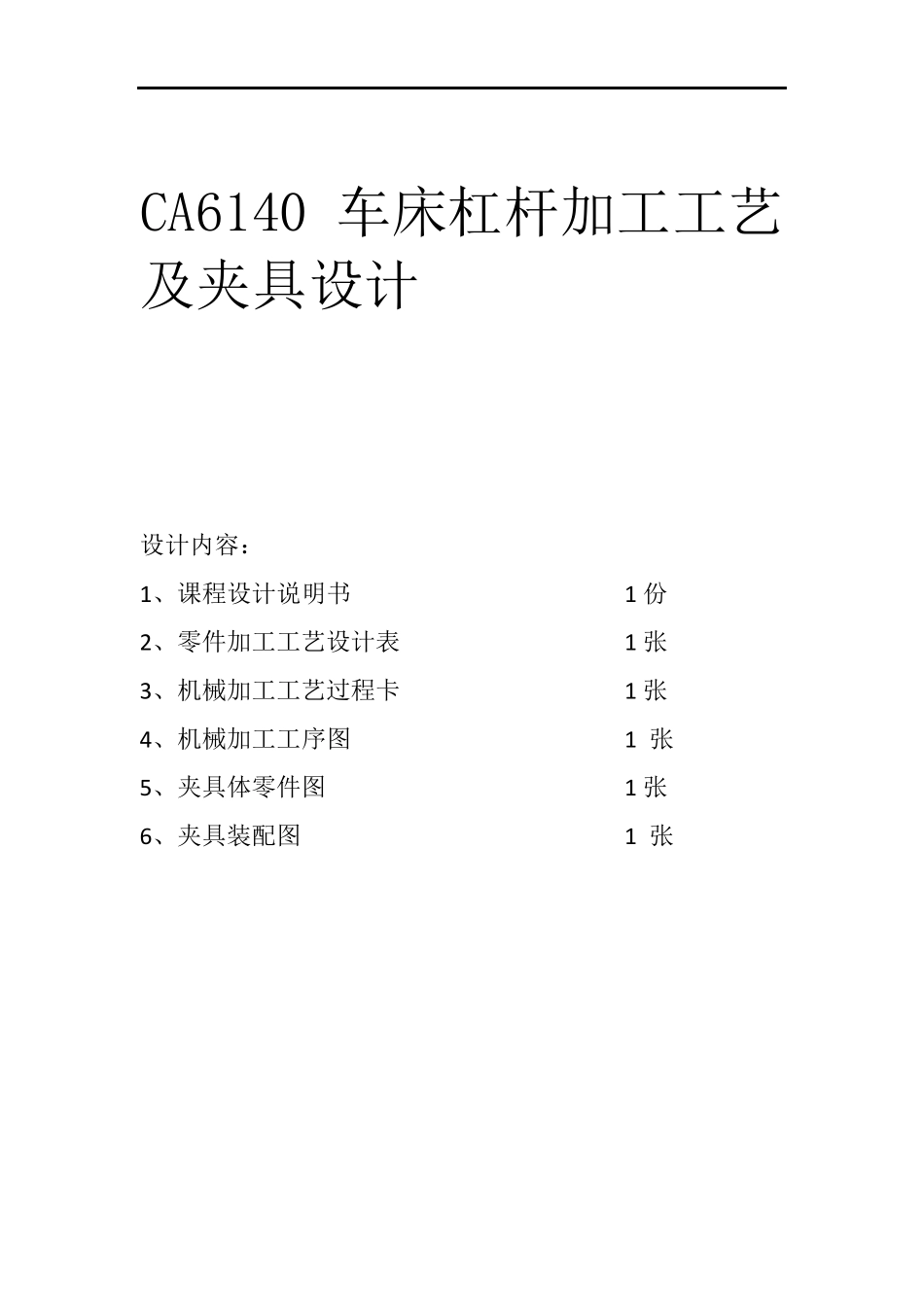

CA6140车床杠杆(831009)工艺设计说明书_第1页
1/27

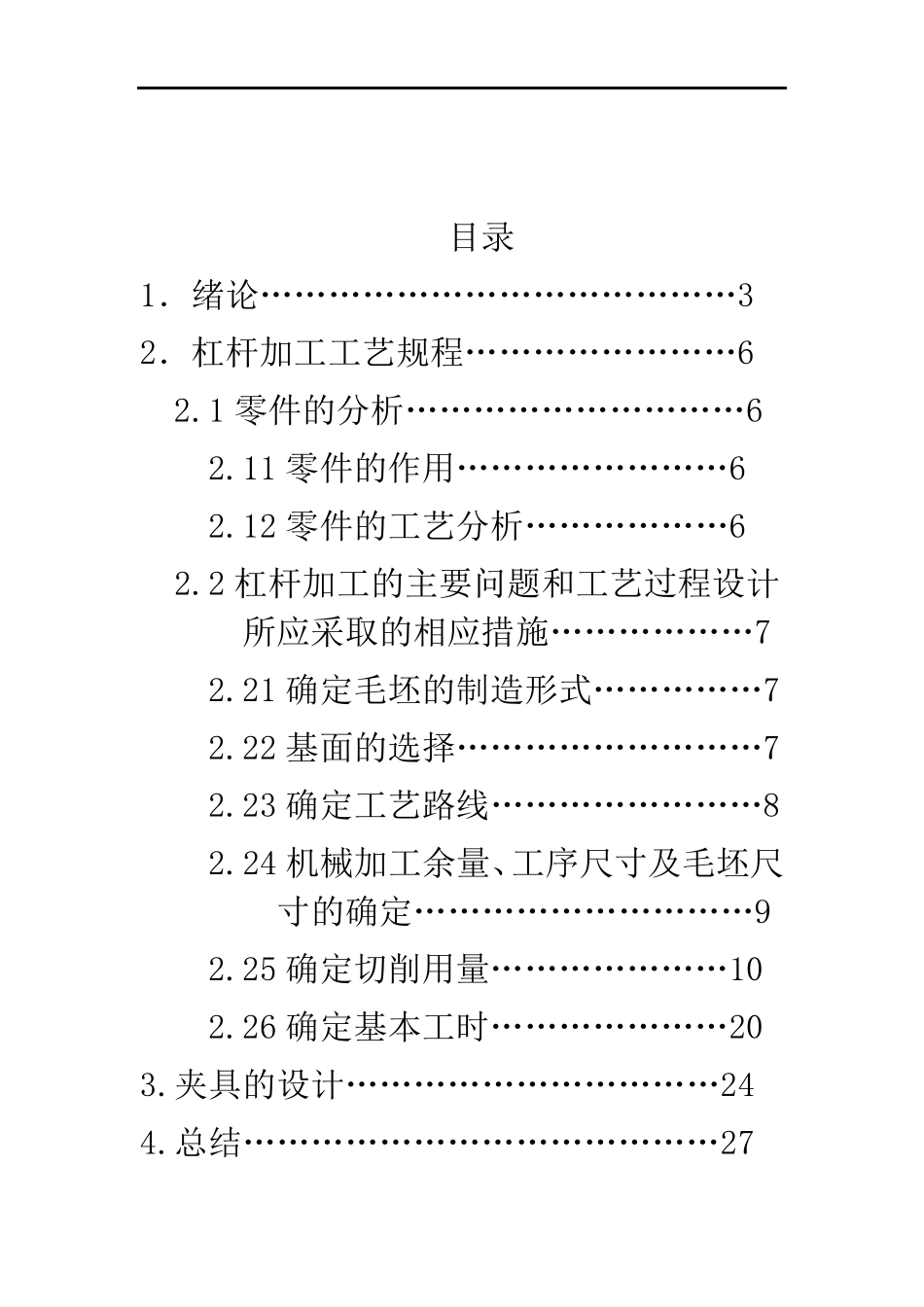

CA6140车床杠杆(831009)工艺设计说明书_第2页
2/27

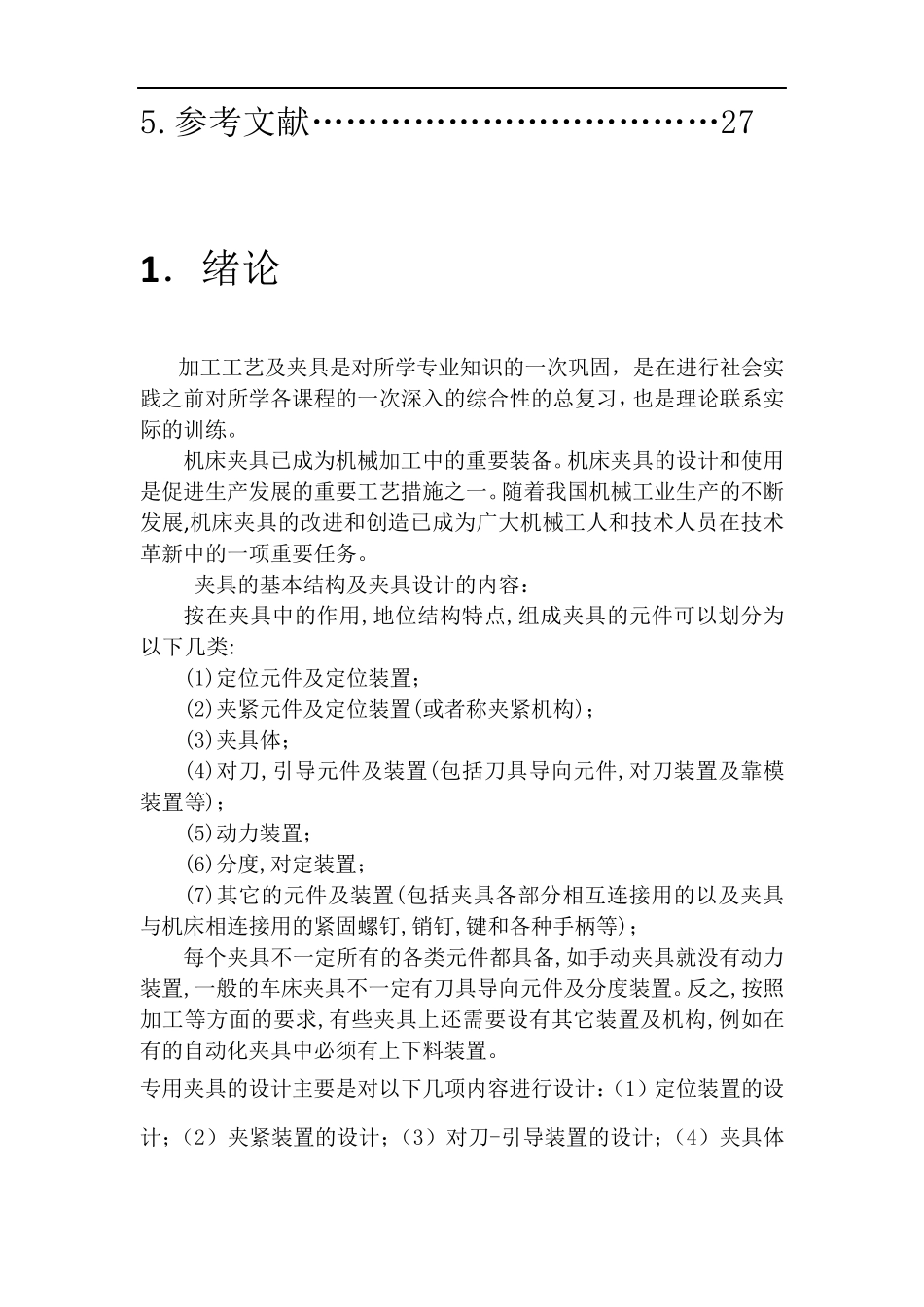

CA6140车床杠杆(831009)工艺设计说明书_第3页
3/27
CA6140 车床杠杆加工工艺及夹具设计 设计内容: 1 、课程设计说明书 1 份 2 、零件加工工艺设计表 1 张 3 、机械加工工艺过程卡 1 张 4 、机械加工工序图 1 张 5 、夹具体零件图 1 张 6 、夹具装配图 1 张 目录 1.绪论……………………………………3 2.杠杆加工工艺规程……………………6 2.1 零件的分析…………………………6 2.11 零件的作用……………………6 2.12 零件的工艺分析………………6 2.2 杠杆加工的主要问题和工艺过程设计所应采取的相应措施………………7 2.21 确定毛坯的制造形式……………7 2.22 基面的选择………………………7 2.23 确定工艺路线……………………8 2.24 机械加工余量、工序尺寸及毛坯尺寸的确定…………………………9 2.25 确定切削用量…………………10 2.26 确定基本工时…………………20 3.夹具的设计……………………………24 4.总结……………………………………27 5.参考文献………………………………27 1 .绪论 加工工艺及夹具是对所学专业知识的一次巩固,是在进行社会实践之前对所学各课程的一次深入的综合性的总复习,也是理论联系实际的训练。 机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。 夹具的基本结构及夹具设计的内容: 按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类: (1)定位元件及定位装置; (2)夹紧元件及定位装置(或者称夹紧机构); (3)夹具体; (4)对刀,引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等); (5)动力装置; (6)分度,对定装置; (7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等); 每个夹具不一定所有的各类元件都 具备,如 手动夹具就 没 有动力装置,一般 的车 床夹具不一定有刀具导向元件及分度装置。反 之,按照加工等方 面 的要求 ,有些 夹具上 还 需 要设有其它装置及机构,例 如 在有的自 动化 夹具中必 须 有上 下料 装置。 专用夹具的设计主 要是对以下几项内容进行设计:( 1) 定位装置的设计;( 2) 夹紧装置的设计;( 3) 对刀-引导装置的设计;( 4) 夹具体 的设计;(5)其他元件及装置的设计。 由...
