CA6140车床杠杆(831009)工艺设计说明书完全版(附毛坯图工序卡片)

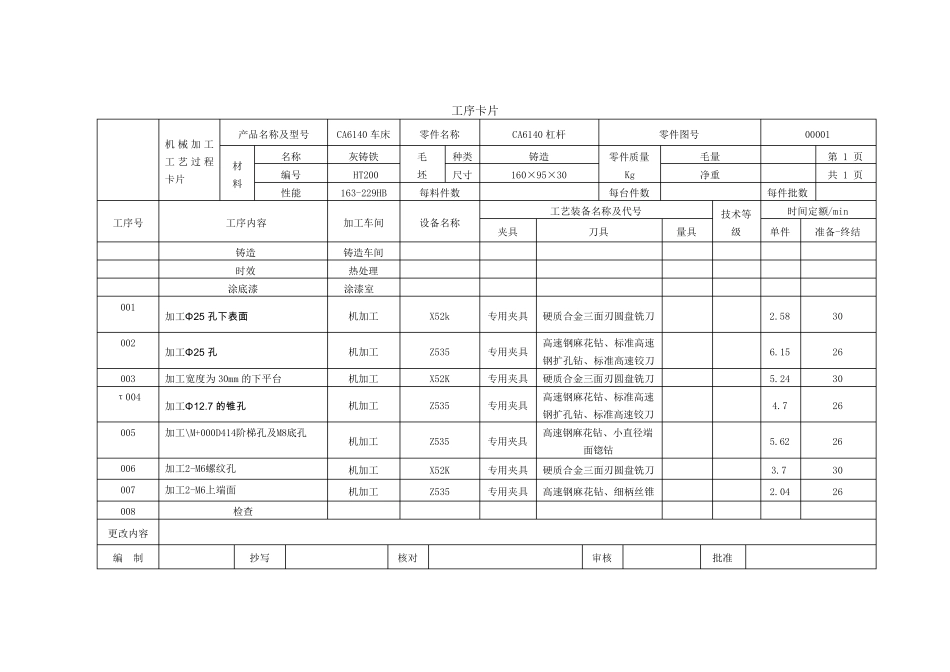

工序卡片 机械加工工艺过程卡片 产品名称及型号 CA6140 车床 零件名称 CA6140 杠杆 零件图号 00001 材 料 名称 灰铸铁 毛 坯 种类 铸造 零件质量 Kg 毛量 第 1 页 编号 HT200 尺寸 160×95×30 净重 共 1 页 性能 163-229HB 每料件数 每台件数 每件批数 工序号 工序内容 加工车间 设备名称 工艺装备名称及代号 技术等级 时间定额/min 夹具 刀具 量具 单件 准备-终结 铸造 铸造车间 时效 热处理 涂底漆 涂漆室 001 加工Φ25 孔 下表面 机加工 X52k 专用夹具 硬质合金三面刃圆盘铣刀 2.58 30 002 加工Φ25 孔 机加工 Z535 专用夹具 高速钢麻花钻、标准高速钢扩孔钻、标准高速铰刀 6.15 26 003 加工宽度为 30mm 的下平台 机加工 X52K 专用夹具 硬质合金三面刃圆盘铣刀 5.24 30 τ004 加工Φ12.7 的锥孔 机加工 Z535 专用夹具 高速钢麻花钻、标准高速钢扩孔钻、标准高速铰刀 4.7 26 005 加工\M+000D414阶梯孔及M8底孔 机加工 Z535 专用夹具 高速钢麻花钻、小直径端面锪钻 5.62 26 006 加工2-M6螺纹孔 机加工 X52K 专用夹具 硬质合金三面刃圆盘铣刀 3.7 30 007 加工2-M6上端面 机加工 Z535 专用夹具 高速钢麻花钻、细柄丝锥 2.04 26 008 检查 更改内容 编 制 抄写 核对 审核 批准 机械加工 工序卡片 产品名称及型号 零件名称 零件图号 第 1 页 CA6140 车床 CA6140 杠杆 831009 共 7 页 车间 工序名称 工序号 材料牌号 机加工 粗、精铣Φ25 通孔下表面 001 HT200 同时加工件数 每料件数 技术等级 力学性能 1 1 163-229HB 设备名称 设备型号 设备编号 工作液 立式铣床 X52K 夹具名称 夹具编号 单件时间 min 准备—终结 时间/min 专用夹具 v 2.58 30 工步号 工步内容 工艺 装备 主轴转速 r/min 切削速度 m/mim 背吃刀量mm 进给量 mm/r 进给 次数 时间定额 机动 辅助 1 粗铣Φ25 通孔下表面 专用铣夹具、硬质合金三面刃圆盘铣刀 300 94.2 1.9 57.6 1 0.34 0.41 2 精铣Φ25 通孔下表面 专用铣夹具、硬质合金三面刃圆盘铣刀 75 24 0.1 108 1 1.42 0.41 更改内容 编 制 抄写 核对 审核 批准 机械加工 产品名称及型号 零件名称 零件图号 第 2 页 CA6140 车床 CA6140 杠杆 831009 共 7 页 车间 工序名称工序号...
