CA6140车床电气控制线路教案

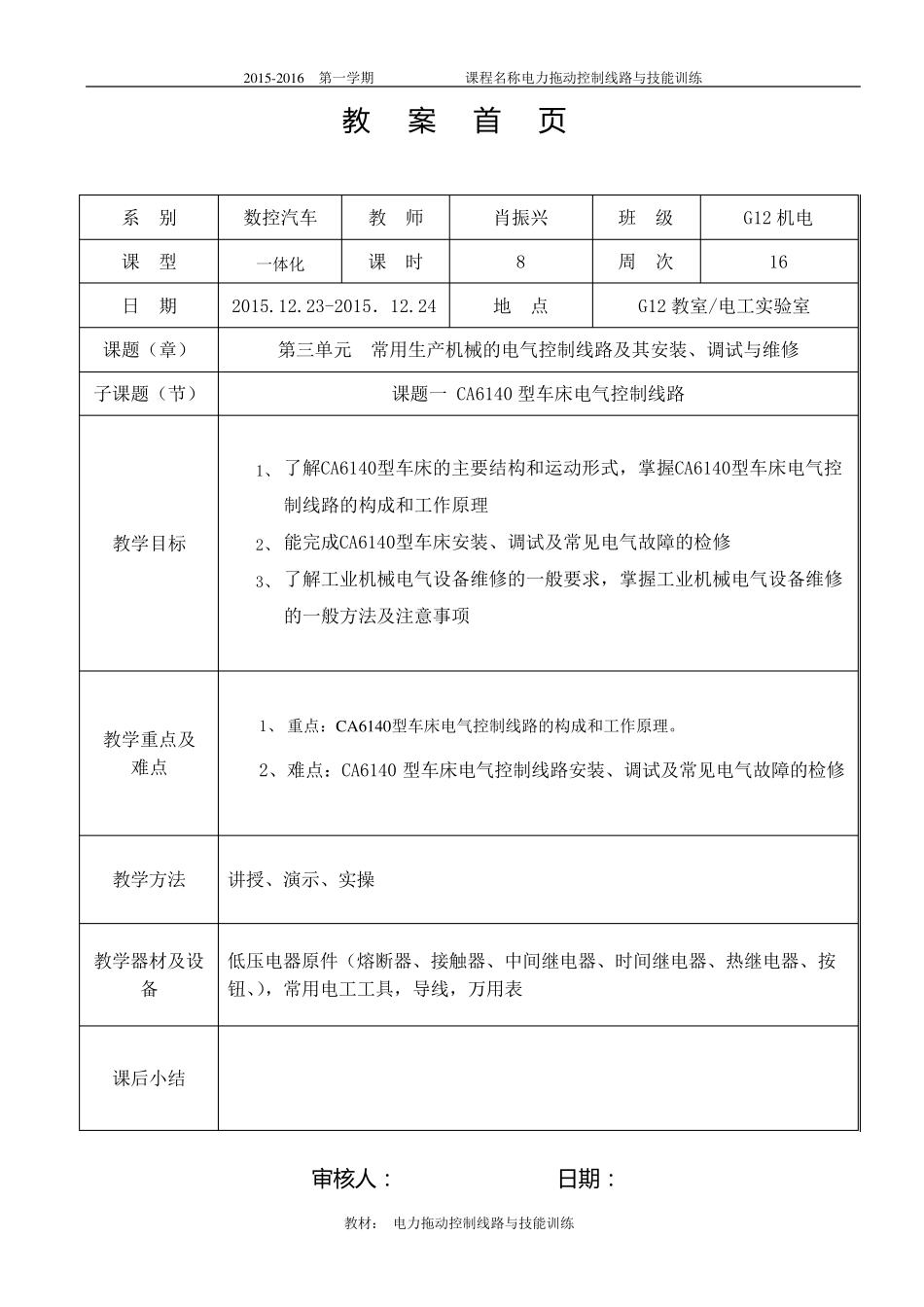

2015-2016 第一学期 课程名称电力拖动控制线路与技能训练 教材： 电力拖动控制线路与技能训练 教案首页 系 别 数控汽车 教 师 肖振兴 班 级 G12 机电 课 型 一体化 课 时 8 周 次 16 日 期 2015.12.23-2015．12.24 地 点 G12 教室/电工实验室 课题（章） 第三单元 常用生产机械的电气控制线路及其安装、调试与维修 子课题（节） 课题一 CA6140 型车床电气控制线路 教学目标 1、 了解CA6140型车床的主要结构和运动形式，掌握CA6140型车床电气控制线路的构成和工作原理 2、 能完成CA6140型车床安装、调试及常见电气故障的检修 3、 了解工业机械电气设备维修的一般要求，掌握工业机械电气设备维修的一般方法及注意事项 教学重点及 难点 1、 重点：CA6140型车床电气控制线路的构成和工作原理。 2、难点：CA6140 型车床电气控制线路安装、调试及常见电气故障的检修 教学方法 讲授、演示、实操 教学器材及设备 低压电器原件（熔断器、接触器、中间继电器、时间继电器、热继电器、按钮、），常用电工工具，导线，万用表 课后小结 审 核 人： 日期： 2 0 1 5 -2 0 1 6 第一学期 课程名称 电力拖动控制线路与技能训练 教材：电力拖动控制线路与技能训练 【新课引入】（时间：2 分） 复习提问：三相异步电动机正反转控制线路的工作原理？ 同学们观看图片资料，结合日常生活和实际生产活动展开新课 【新课讲授】（时间：150 分） CA6140 型车床电气控制线路 一、CA6140 型车床的基本结构 CA6140 型车床是普通车床的一种，适用于加工各种轴类、套筒类和盘类零件上的回转表面，例如车削内外圆柱面、圆锥面、环槽及成型回转表面，加工端面及加工各种常用的公制、英制、模数制和径节制螺纹，还能进行钻孔、铰孔、滚花等工作它的加工范围较广，但自动化程度低，适于小批量生产及修配车间使用 普通车床主要由床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杠和光杠等部件组成。下图是 CA6140 型普通车床外观结构图 教 师活动 讲授 演示 具 体讲 述电 气原 理图 工作 原理 学 生活动 提问 认 真做 好相 关笔记 2 0 1 5 -2 0 1 6 第一学期 课程名称 电力拖动控制线路与技能训练 教材：电力拖动控制线路与技能训练 二、CA6140 卧式车床的主要运动形式及控制要求 运动种类 运动形式 控制要求 主运动 主轴通过卡盘或顶尖带动工件的旋...
