CADDoctor3.0模型修复与简化

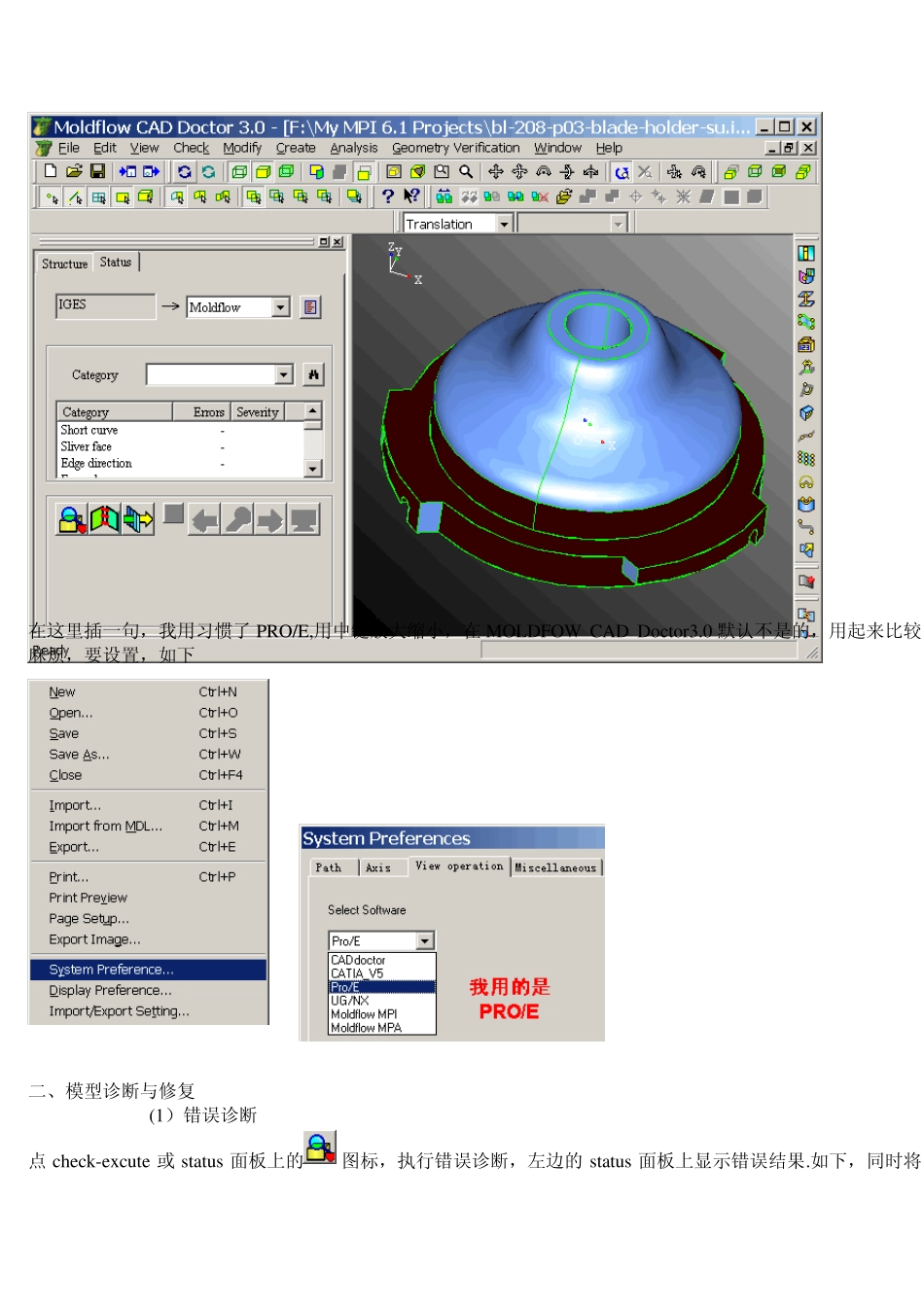

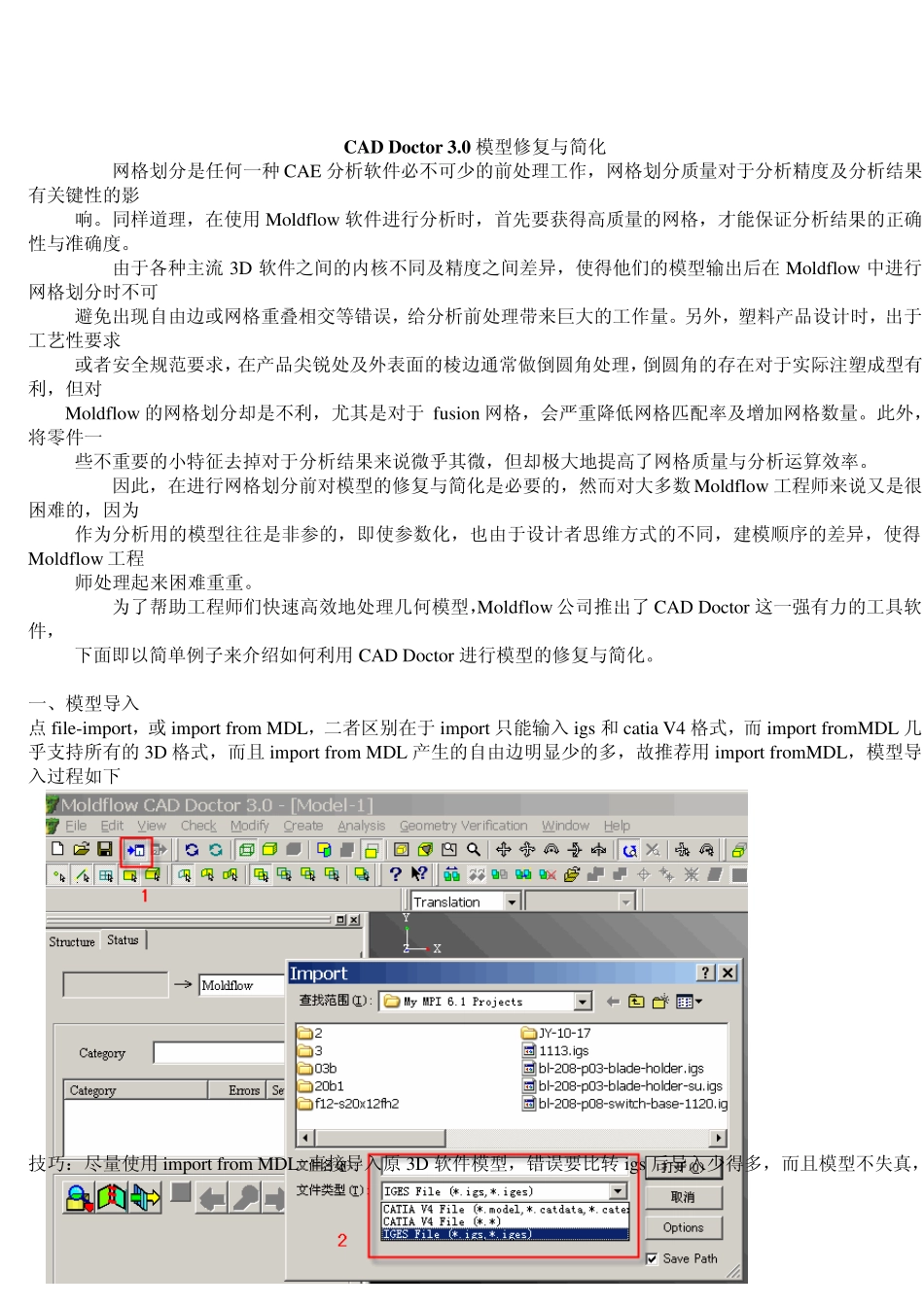

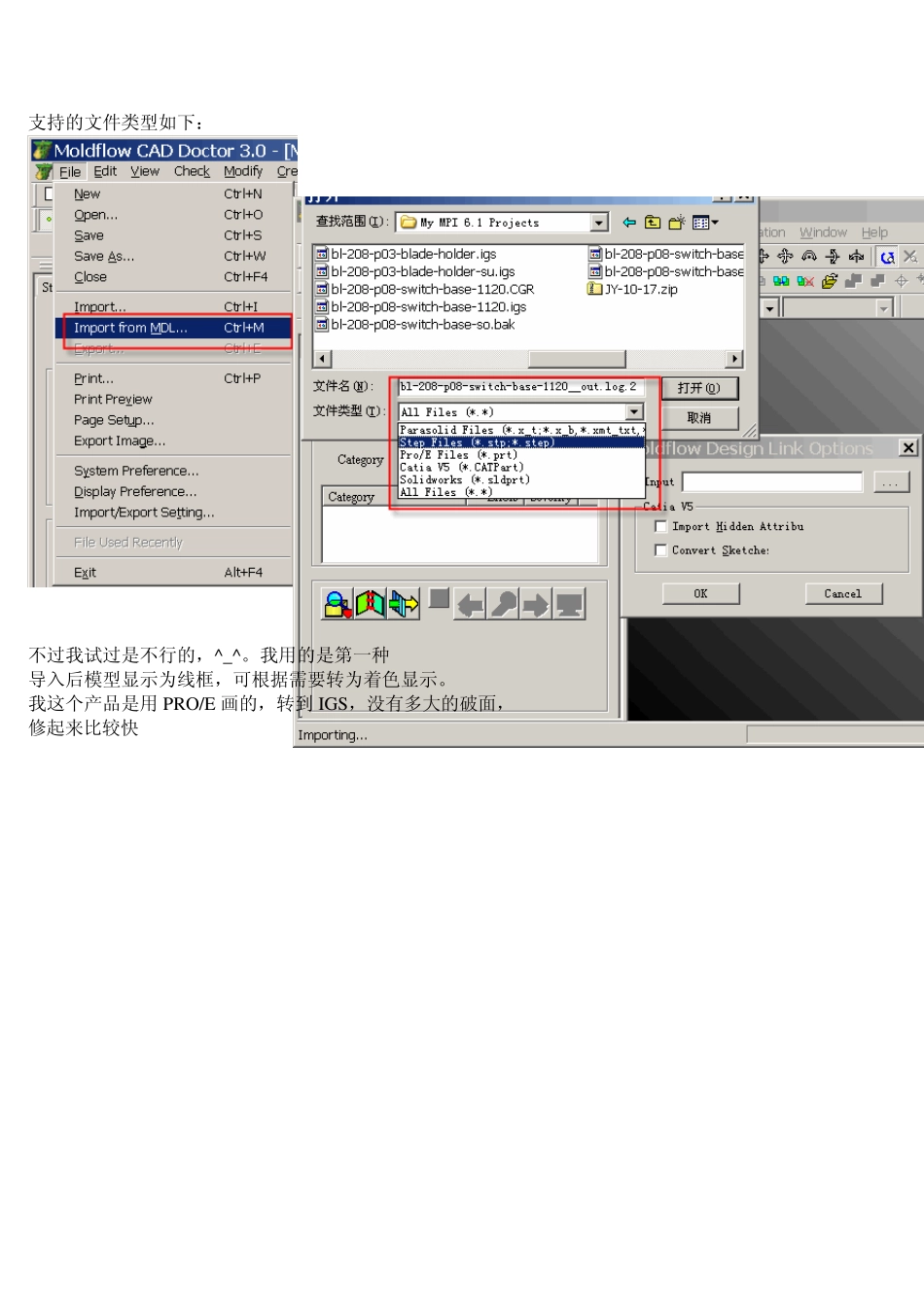

CAD Doctor 3.0 模型修复与简化 网格划分是任何一种 CAE 分析软件必不可少的前处理工作，网格划分质量对于分析精度及分析结果有关键性的影 响。同样道理，在使用 Moldflow 软件进行分析时，首先要获得高质量的网格，才能保证分析结果的正确性与准确度。 由于各种主流 3D 软件之间的内核不同及精度之间差异，使得他们的模型输出后在 Moldflow 中进行网格划分时不可 避免出现自由边或网格重叠相交等错误，给分析前处理带来巨大的工作量。另外，塑料产品设计时，出于工艺性要求 或者安全规范要求，在产品尖锐处及外表面的棱边通常做倒圆角处理，倒圆角的存在对于实际注塑成型有利，但对 Moldflow 的网格划分却是不利，尤其是对于 fusion 网格，会严重降低网格匹配率及增加网格数量。此外，将零件一 些不重要的小特征去掉对于分析结果来说微乎其微，但却极大地提高了网格质量与分析运算效率。 因此，在进行网格划分前对模型的修复与简化是必要的，然而对大多数Moldflow 工程师来说又是很困难的，因为 作为分析用的模型往往是非参的，即使参数化，也由于设计者思维方式的不同，建模顺序的差异，使得Moldflow 工程 师处理起来困难重重。 为了帮助工程师们快速高效地处理几何模型，Moldflow 公司推出了CAD Doctor 这一强有力的工具软件， 下面即以简单例子来介绍如何利用 CAD Doctor 进行模型的修复与简化。 一、模型导入 点 file-import，或 import from MDL，二者区别在于 import 只能输入 igs 和 catia V4 格式，而import fromMDL 几乎支持所有的 3D 格式，而且 import from MDL 产生的自由边明显少的多，故推荐用 import fromMDL，模型导入过程如下 技巧：尽量使用 import from MDL 直接导入原 3D 软件模型，错误要比转 igs 后导入少得多，而且模型不失真，支持的文件类型如下： 不过我试过是不行的，^_^。我用的是第一种 导入后模型显示为线框，可根据需要转为着色显示。 我这个产品是用 PRO/E 画的，转到 IGS，没有多大的破面， 修起来比较快 在这里插一句，我用习惯了PRO/E,用中键放大缩小，在MOLDFOW CAD Doctor3.0 默认不是的，用起来比较麻烦，要设置，如下 二、模型诊断与修复 (1）错误诊断 点 check-ex cu te 或 statu s 面板上的图标，执行错误诊断，左边的statu s 面板上显示错误结果.如下，同时将模型着色显示后看到模型破损，曲面丢失，如图所...
