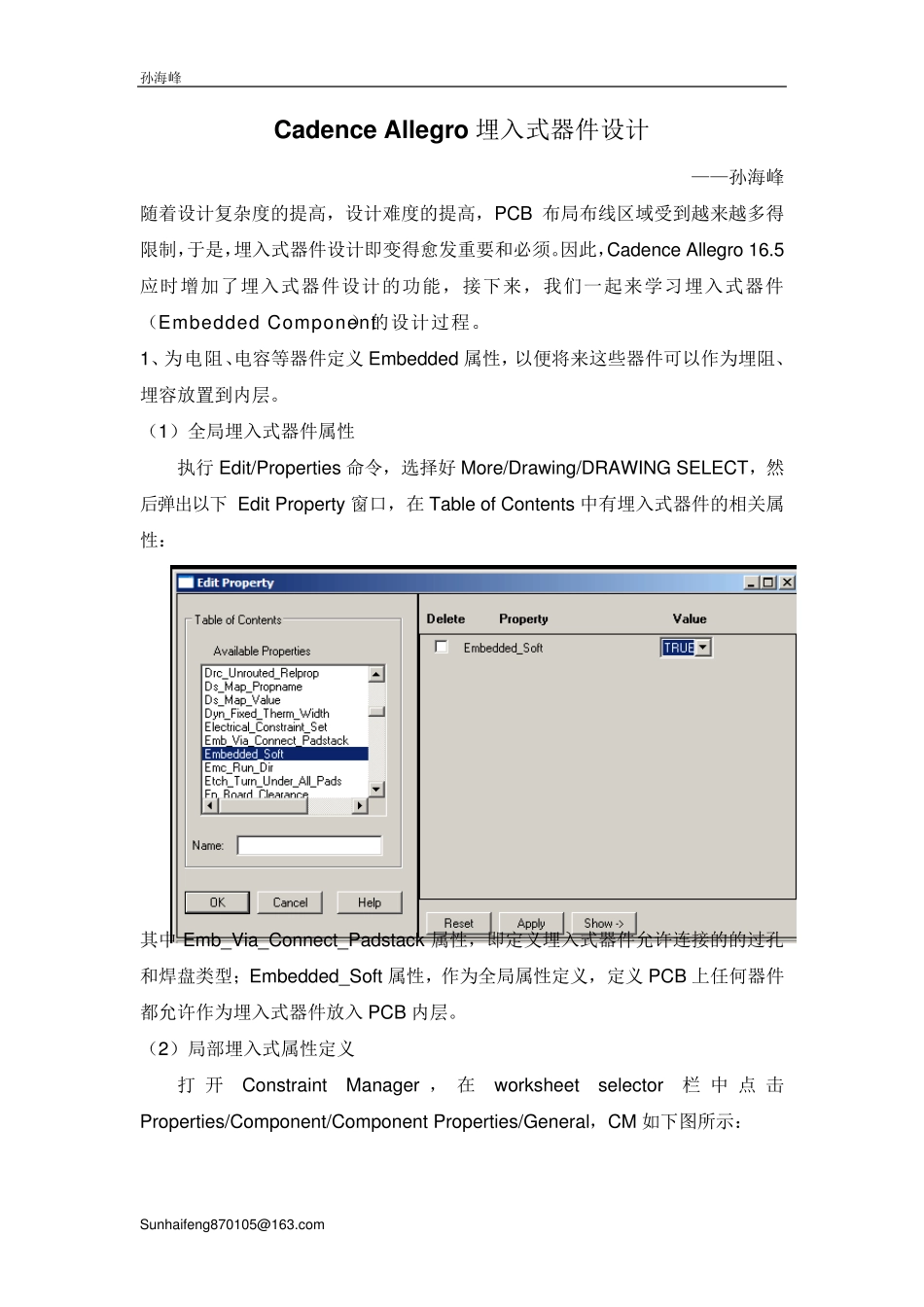

孙海峰 Sunhaifeng870105@163.com Cadence Allegro 埋入式器件设计 ——孙海峰 随着设计复杂度的提高，设计难度的提高，PCB 布局布线区域受到越来越多得限制，于是，埋入式器件设计即变得愈发重要和必须。因此，Cadence Allegro 16.5应时增加了埋入式器件设计的功能，接下来，我们一起来学习埋入式器件（Embedded Component）的设计过程。 1、为电阻、电容等器件定义 Embedded 属性，以便将来这些器件可以作为埋阻、埋容放置到内层。 （1）全局埋入式器件属性 执行 Edit/Properties 命令，选择好 More/Drawing/DRAWING SELECT，然后弹出以下 Edit Property窗口，在 Table of Contents 中有埋入式器件的相关属性： 其中 Emb_Via_Connect_Padstack 属性，即定义埋入式器件允许连接的的过孔和焊盘类型；Embedded_Soft 属性，作为全局属性定义，定义 PCB 上任何器件都允许作为埋入式器件放入PCB 内层。 （2）局部埋入式属性定义 打 开Constraint Manager ， 在worksheet selector栏 中 点 击Properties/Component/Component Properties/General，CM 如下图所示： 孙海峰 Sunhaifeng870105@163.com 在Embedded 属性栏中，Placement 列用以定义器件的埋入式属性，为某个器件定义Embedded/Placement 属性，这些器件就可以在PCB 中作为埋入式器件放入PCB 内层，该属性包括：Option 可选埋入式，则该器件可放在表面层，也可以作为埋入式器件放入内层；Required 必要埋入式属性，则该器件必须作为埋入式器件放在内层，不可以置于表面层；External Only 只外置属性，则该器件只能放在表面层，不可以作为埋入式器件置于内层。 2、埋入式器件叠层设置 设置好器件的埋入式属性后，器件还不能直接放入PCB 内层，因为我们还需要在PCB 中定义好埋入式器件的叠层。这样，埋入式器件才能正常放入内层，对应的嵌入叠层。 在Allegro 16.5 中，点击 Setup/Embedded Layer Setup 命令，弹出埋入式器件的叠层设置窗口 Embedded Layer Setup，如下图所示： 孙海峰 Sunhaifeng870105@163.com 其中上半部分为叠层设置，Embedded Status 设置埋入式器件状态，即设置内层器件方向：Body up 表示器件在内导电层之上；Body down 表示器件在内导电层之下；Not Embedded 表示该叠层不允许放置埋入器件；Protruding Allowed 表示允许器件凸起，即允许该内层下方或上方的导电层凸出本层，如下图所...
