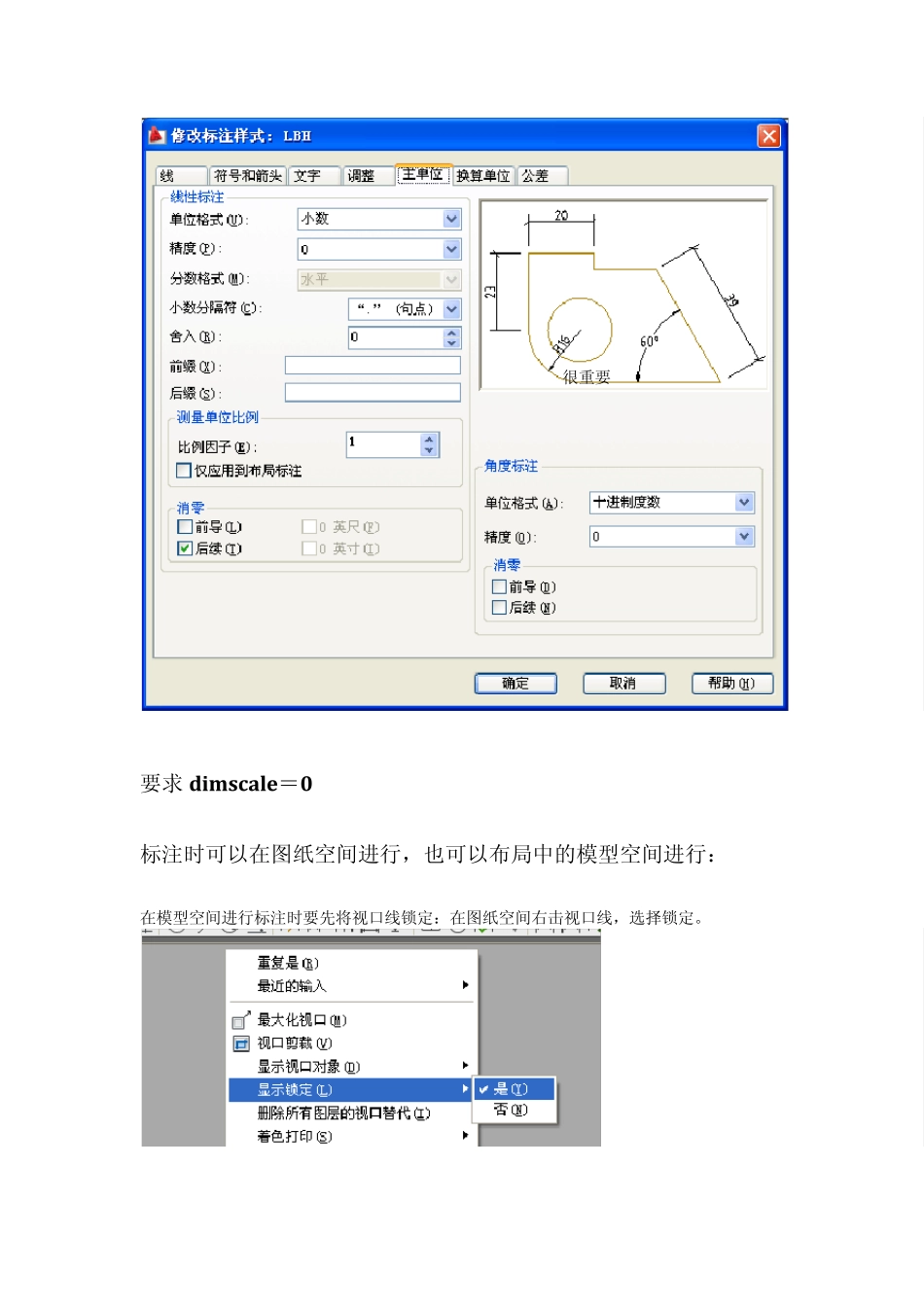

注意事项:应在模型空间按1:1 进行绘制,在布局空间进行文字的添加和标注。 布局空间的建立 插入图框 可以用“插入块”的方法,也可以“复制”的方法,也可以用“dw t”文件的方法。 建立视口 对视口内的图形进行缩放: 需在“布局”的械“模型空间”进行 布局空间标注 标注的设置 很重要 要求dimscale=0 标注时可以在图纸空间进行,也可以布局中的模型空间进行: 在模型空间进行标注时要先将视口线锁定:在图纸空间右击视口线,选择锁定。 很重要 在图纸空间进行标注时,最好将标注成果转换成模型空间中,以避免移动时造成错误。 命令:chspace 菜单:/修改/——/更改空间/ 布局空间背景色更改 主要有两步: 第一步:/选项/——/布局元素/,取消/显示图纸背景/ 第二步:/选项/——/窗口元素/——/颜色/——/图纸布局/——/统一背景/,选黑色,或是其他色。 很重要 布局空间视图对齐 1 .在图纸空间的一个视口用构造线定好参考点; 2 .在图纸空间另一个视口移动参考点到相应的构造线; 3 .调整视口的形状。 视口内与视口外标注 1 .视口内标注在模型空间中;(个人建议在视口内标注) 2 .视口外标注在图纸空间中。 将布局输出到模型 因各人的习惯不同,目前多数人认同在模型空间图纸,故为统一,有时需将布输出到模型。 1.在图纸空间的布局选项卡上,右击/将布输出到模型/ 注意事项:若图形中有插入的Ex cel 或 Word 则不能输入。 如何将视口旋转 在图纸空间进入浮动空间后,用命令 UCS(3 点)新建一个坐标系统,再用命令 plan(当前),就可以实现,而模型空间的坐标及位置都不会变。
