CAD三维实体绘制详细教程+例题

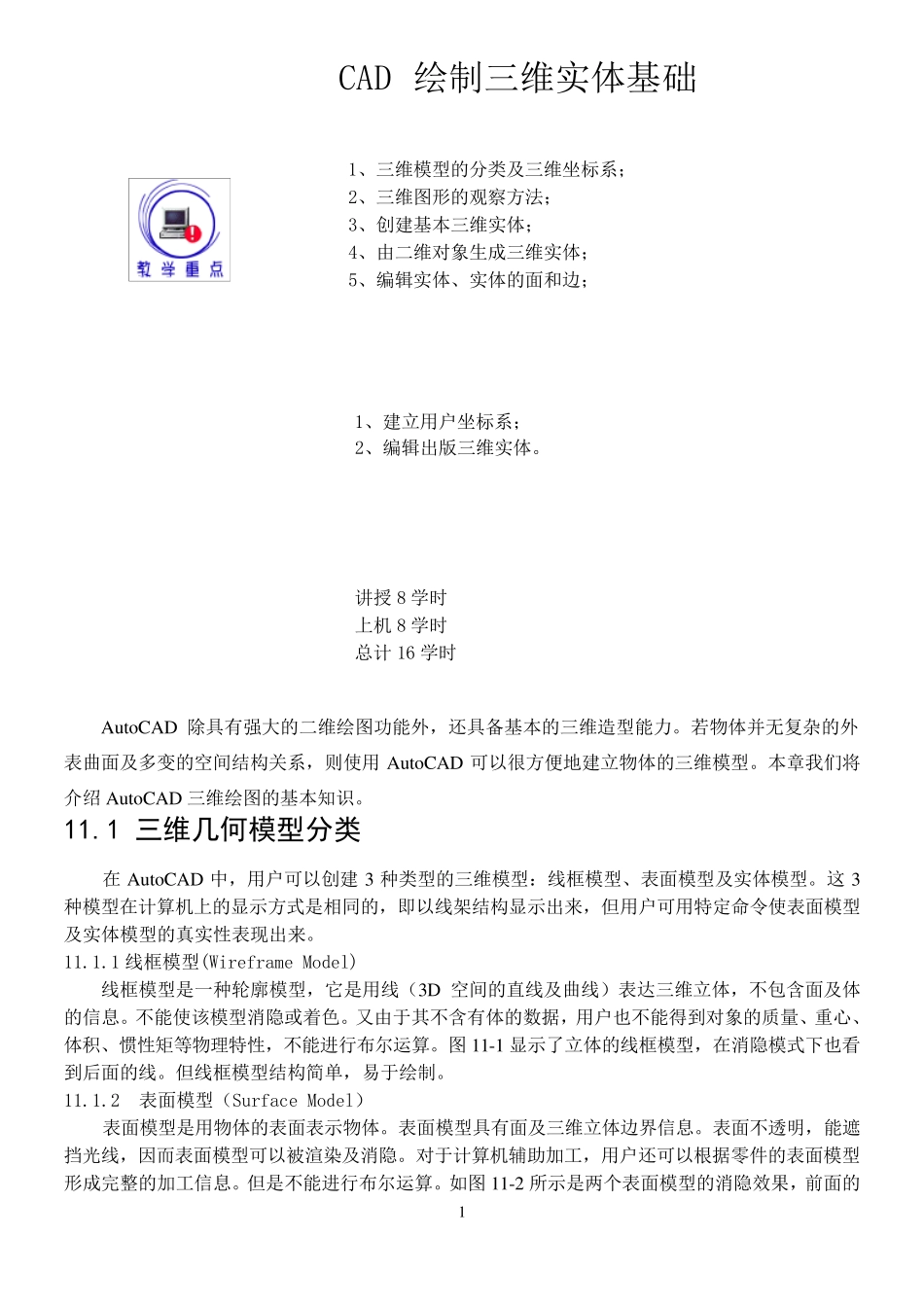

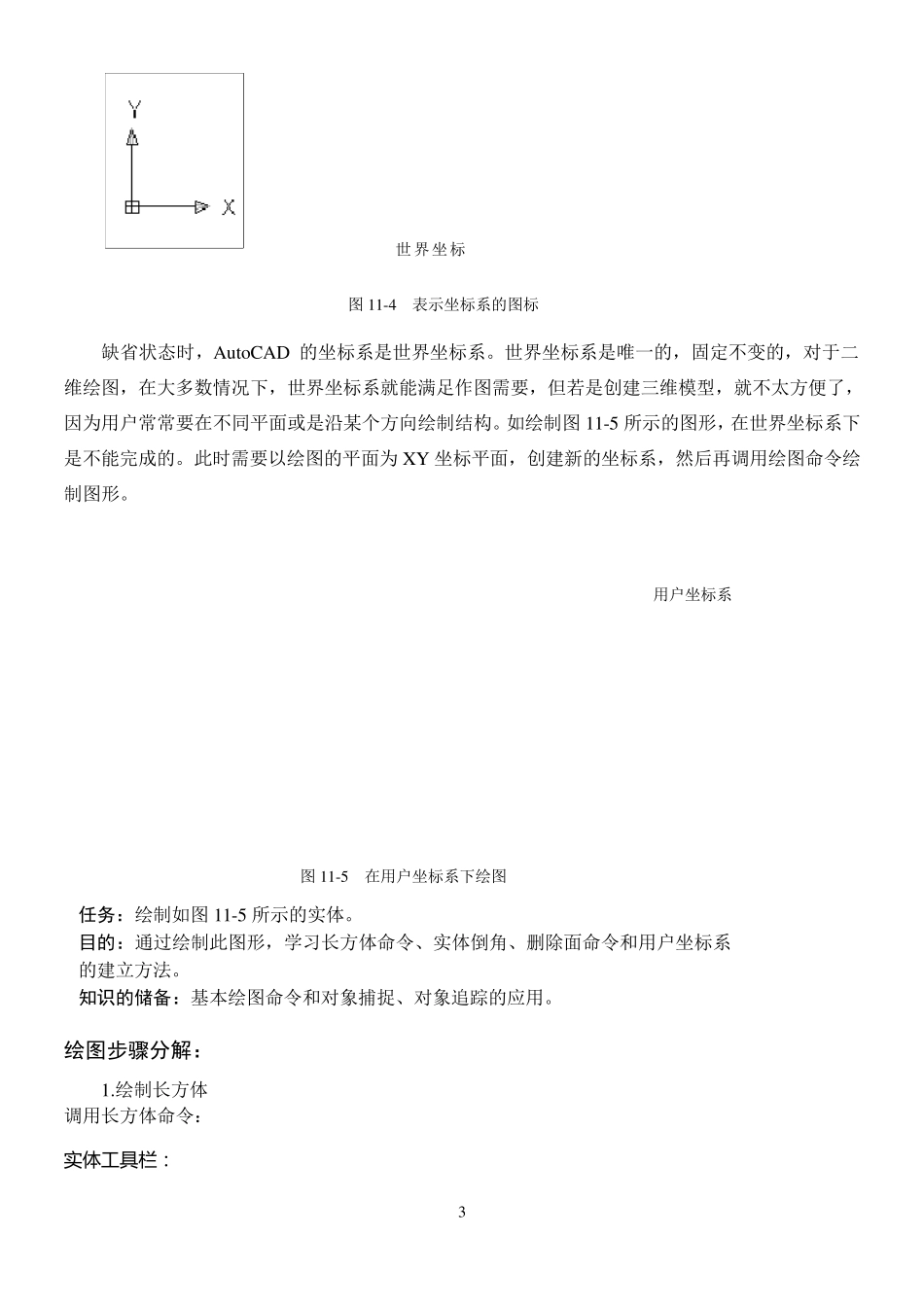

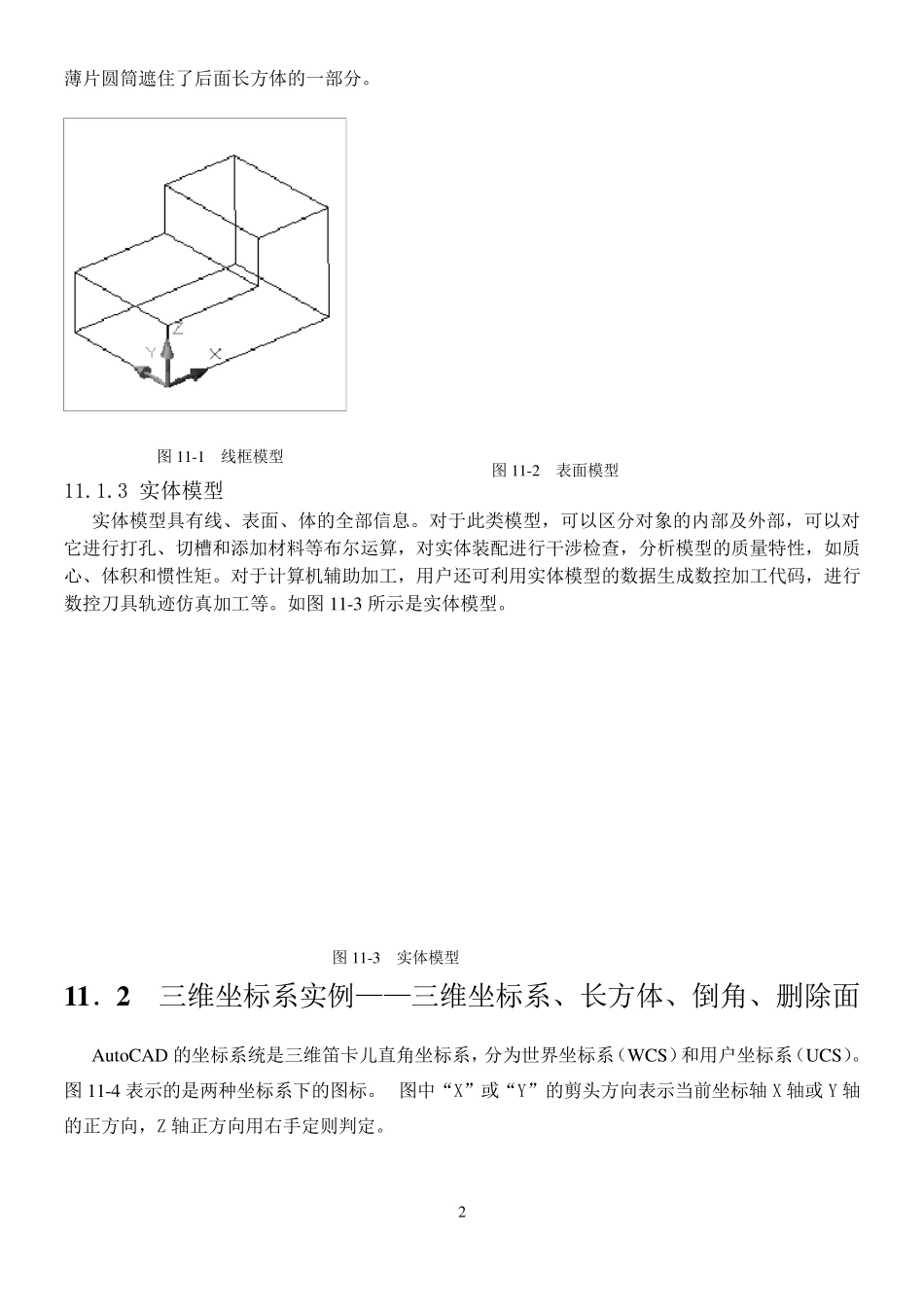

1 CAD 绘制三维实体基础 Au toCAD 除具有强大的二维绘图功能外，还具备基本的三维造型能力。若物体并无复杂的外表曲面及多变的空间结构关系，则使用Au toCAD 可以很方便地建立物体的三维模型。本章我们将介绍Au toCAD 三维绘图的基本知识。 11.1 三维几何模型分类 在Au toCAD 中，用户可以创建3 种类型的三维模型：线框模型、表面模型及实体模型。这 3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。 11.1.1 线框模型(Wireframe Model) 线框模型是一种轮廓模型，它是用线（3D 空间的直线及曲线）表达三维立体，不包含面及体的信息。不能使该模型消隐或着色。又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。图11-1 显示了立体的线框模型，在消隐模式下也看到后面的线。但线框模型结构简单，易于绘制。 11.1.2 表面模型（Surface Model） 表面模型是用物体的表面表示物体。表面模型具有面及三维立体边界信息。表面不透明，能遮挡光线，因而表面模型可以被渲染 及消隐。对于计算机辅 助 加 工 ，用户还可以根 据零 件 的表面模型形 成 完 整 的加 工 信息。但是不能进行布尔运算。如 图11-2 所 示是两 个 表面模型的消隐效 果 ，前 面的1、三维模型的分 类及三维坐 标 系； 2、三维图形 的观 察 方法 ； 3、创建基本三维实体； 4、由二维对象生 成 三维实体； 5、编 辑 实体、实体的面和 边； 1、建立用户坐 标 系； 2、编 辑 出版 三维实体。 讲 授 8 学 时 上机 8 学 时 总 计 16 学 时 2 薄片圆筒遮住了后面长方体的一部分。 11.1.3 实体模型 实体模型具有线、表面、体的全部信息。对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。如图11-3 所示是实体模型。 1 1 ．2 三维坐标系实例——三维坐标系、长方体、倒角、删除面 Au toCAD 的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS）和用户坐标系（UCS）。图11-4 表示的是两种坐标系下的图标。 图中“X”或“Y”的剪头方向表示当前坐标轴 X...
