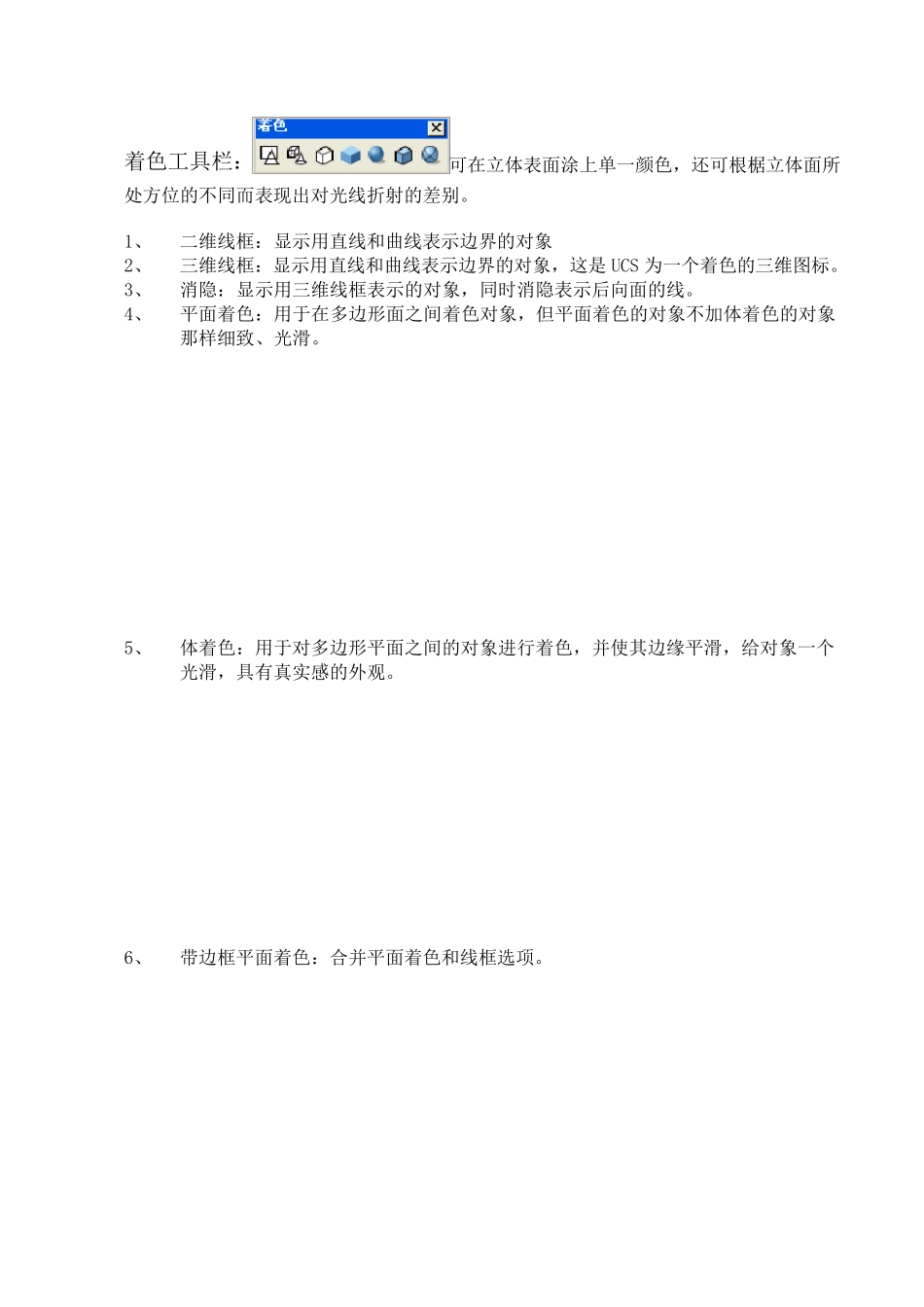

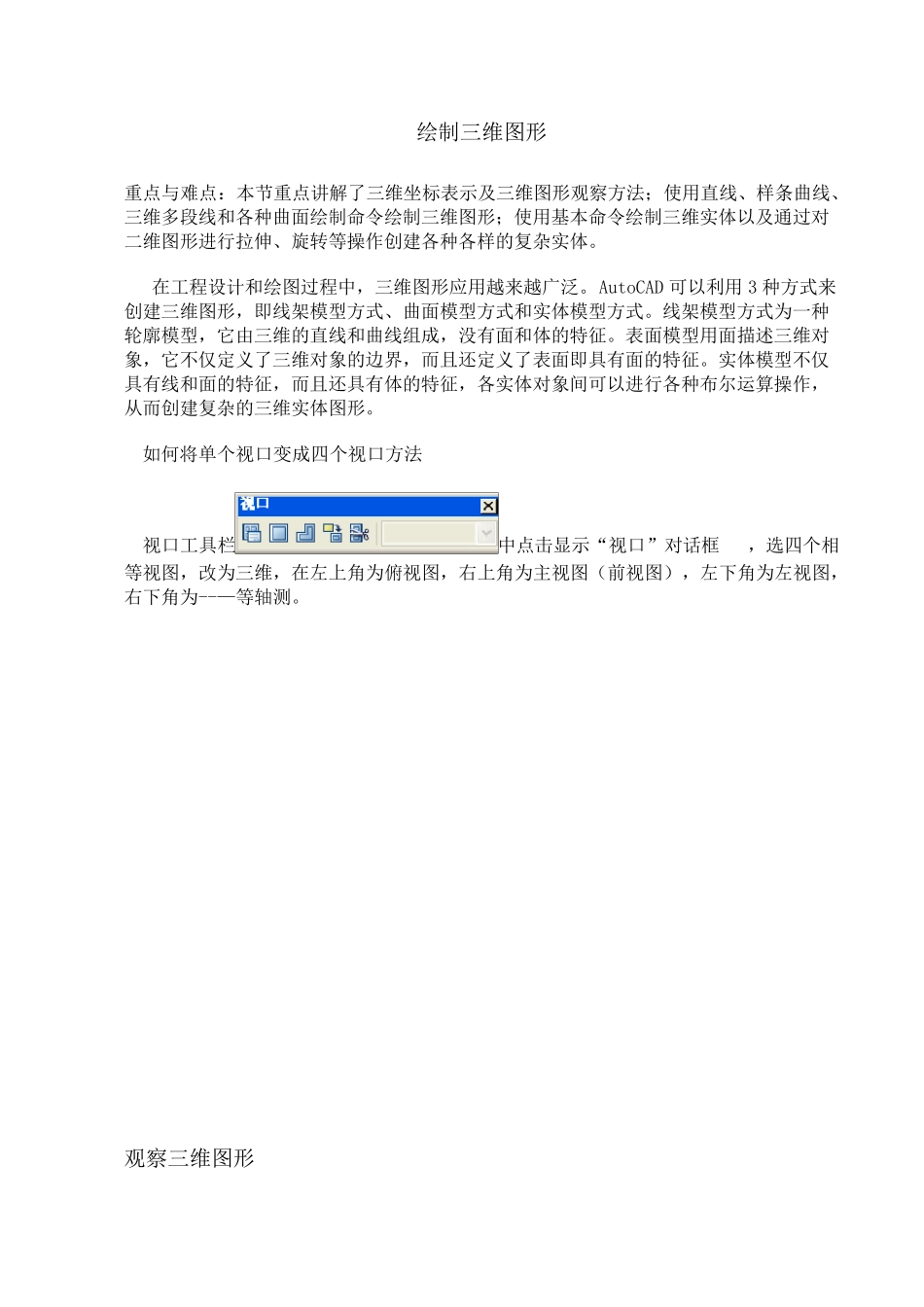

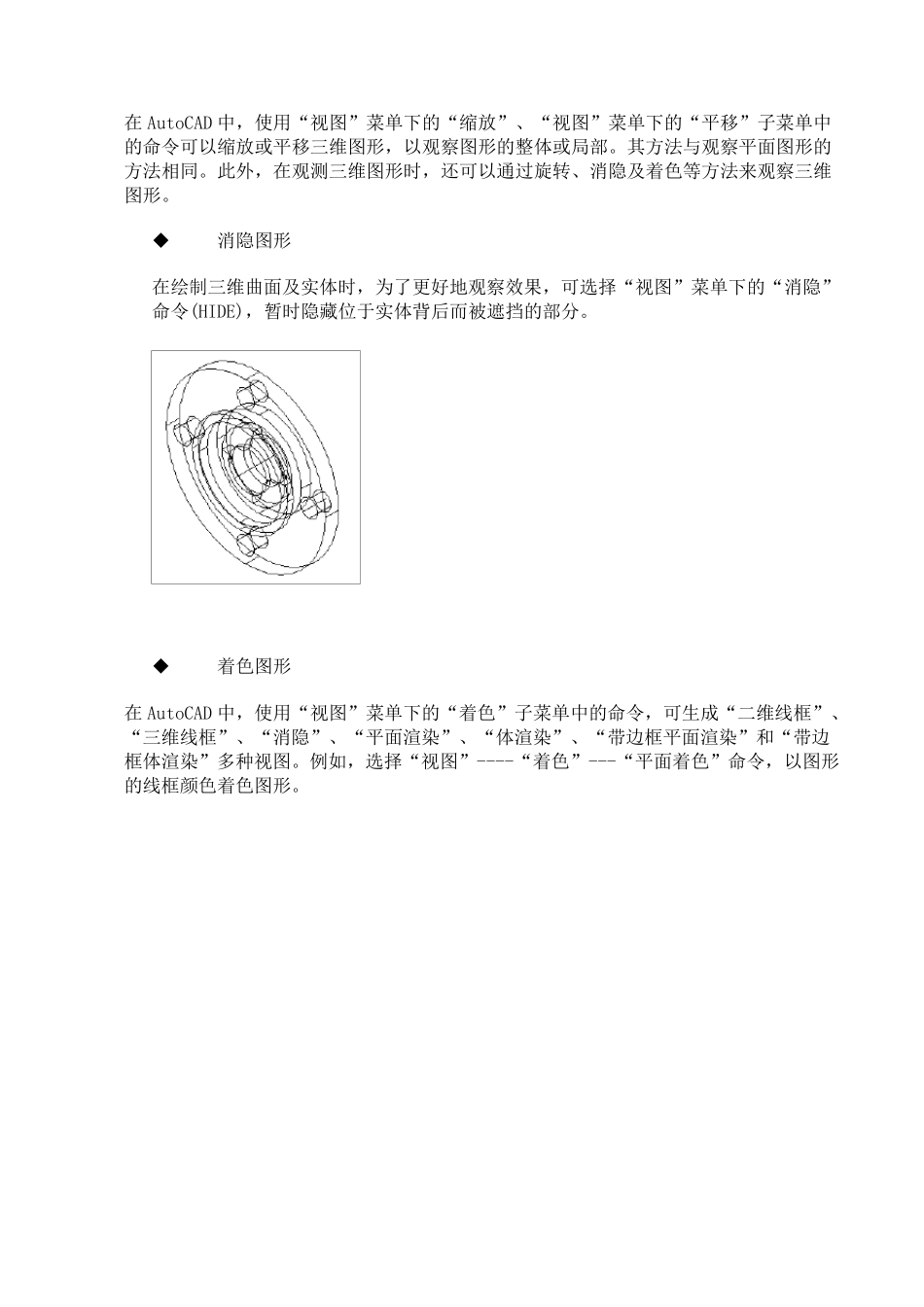

绘 制 三 维 图 形 重 点 与 难 点 : 本 节 重 点 讲 解 了 三 维 坐 标 表 示 及 三 维 图 形 观 察 方 法 ; 使 用 直 线 、 样 条 曲 线 、三 维 多 段 线 和 各 种 曲 面 绘 制 命 令 绘 制 三 维 图 形 ; 使 用 基 本 命 令 绘 制 三 维 实 体 以 及 通 过 对二 维 图 形 进 行 拉 伸 、 旋 转 等 操 作 创 建 各 种 各 样 的 复 杂 实 体 。 在 工 程 设 计 和 绘 图 过 程 中 , 三 维 图 形 应 用 越 来 越 广 泛 。 AutoCAD 可 以 利 用 3 种 方 式 来创 建 三 维 图 形 , 即 线 架 模 型 方 式 、 曲 面 模 型 方 式 和 实 体 模 型 方 式 。 线 架 模 型 方 式 为 一 种轮 廓 模 型 , 它 由 三 维 的 直 线 和 曲 线 组 成 , 没 有 面 和 体 的 特 征 。 表 面 模 型 用 面 描 述 三 维 对象 , 它 不 仅 定 义 了 三 维 对 象 的 边 界 , 而 且 还 定 义 了 表 面 即 具 有 面 的 特 征 。 实 体 模 型 不 仅具 有 线 和 面 的 特 征 , 而 且 还 具 有 体 的 特 征 , 各 实 体 对 象 间 可 以 进 行 各 种 布 尔 运 算 操 作 ,从 而 创 建 复 杂 的 三 维 实 体 图 形 。 如 何 将 单 个 视 口 变 成 四 个 视 口 方 法 视 口 工 具 栏中 点 击 显 示 “ 视 口 ”对 话框, 选四 个 相等 视 图 , 改为 三 维 , 在 左上角为 俯视 图 , 右上角为 主视 图 (前视 图 ), 左下角为 左视 图 ,右下角为 --—等 轴测。 观 察 三 维 图 形 在AutoCAD 中,使用“视图”菜单下的“缩放”、“视图”菜单下的“平移”子菜单中的命令可以缩放或平移三维图形,以观察图形的整体或局部。其方法与观察平面图形的方法相同。此外,在观测三维图形时,还可以通过旋转、消隐及着色等方法来观察三维图形。 消隐图形 在绘制三维曲面及实体时,为了更好地观察效果,可选择“视图”菜单下的“消隐”命令(HIDE),暂时隐藏位于实体背后而被遮挡的部分。 着色图形 在AutoCAD 中,使用“视图”菜单下的“着色”子菜单中的命令,可生成“二维线...
